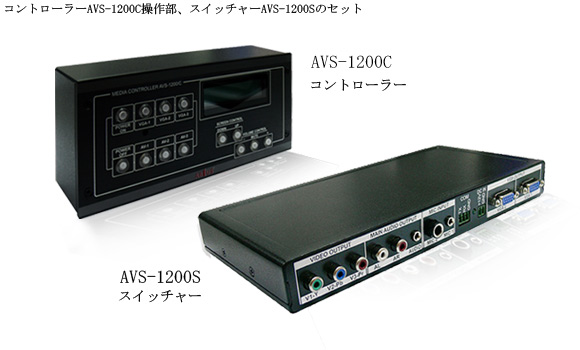

AVS-1200C/S　マルチメディアコントローラー/スイッチャー

■ RS-232またはIRによるプロジェクターコントロール。
■ スクリーンのアップダウンまたは室内照明のオン・オフ等。
■ カスタマイズ可能なスイッチボタン。
■ デジタル時計内蔵。オフタイマー付。
■ ボリュームコントロール。
■ 音声端子付。

インターフェース

AVS-1200/C

AVS-1200/S

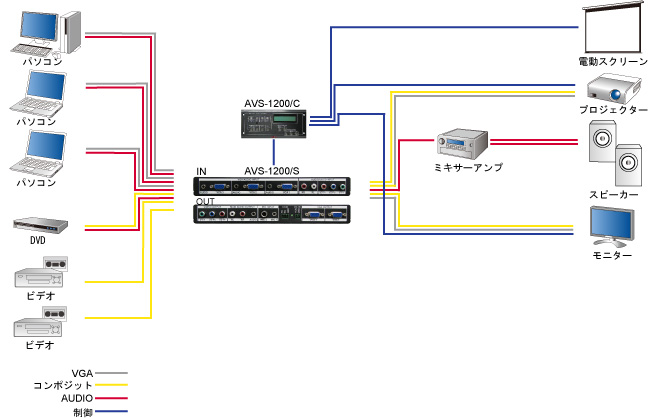

配線例


※ビデオ信号とコンポーネント信号を同時に接続する事はできません。（接続端子が同一の為）

スペック



AVS-1200C

AVS-1200S

入力

ﾋﾞﾃﾞｵ(RCA)×3 or ｺﾝﾎﾟｰﾈﾝﾄ(RCA) × 1 / Audio(RCA) ×1 ,
VGA(D-sub15pin) ×3 / Audio(3.5mmｽﾃﾚｵﾐﾆｼﾞｬｯｸ) ×3

出力

ﾋﾞﾃﾞｵ(RCA)×1 or ｺﾝﾎﾟｰﾈﾝﾄ(RCA) × 1 ,
VGA(D-sub15pin) ×2 (分配出力) , Audio(RCA & 3.5mmｽﾃﾚｵﾐﾆｼﾞｬｯｸ) ×1

制御出力

RS-232 (端子台)×1 , IR×2 (端子台) , 接点 (端子台) ×1

電源

DC12V (ACアダプター付属)

外形寸法 (mm)

 (W) 195×(H) 82×(D)44

(W)243×(H)30×(D)125

製品質量 (kg)

0.61

0.74

※アップコンバータは内蔵しておりません。
外部制御端子RS-232制御を行う際には導入機器のプロトコルコマンドをAVS-1200Cに設定する必要があります。
