設計もおまかせ

オーエスグループの設計は多種多様な図面を作成しています。お客様のご要望に応じて、カスタム製品のプランニングやデザインもご提案いたします。

オーエスグループ設計に関わる様々な図面をご紹介します

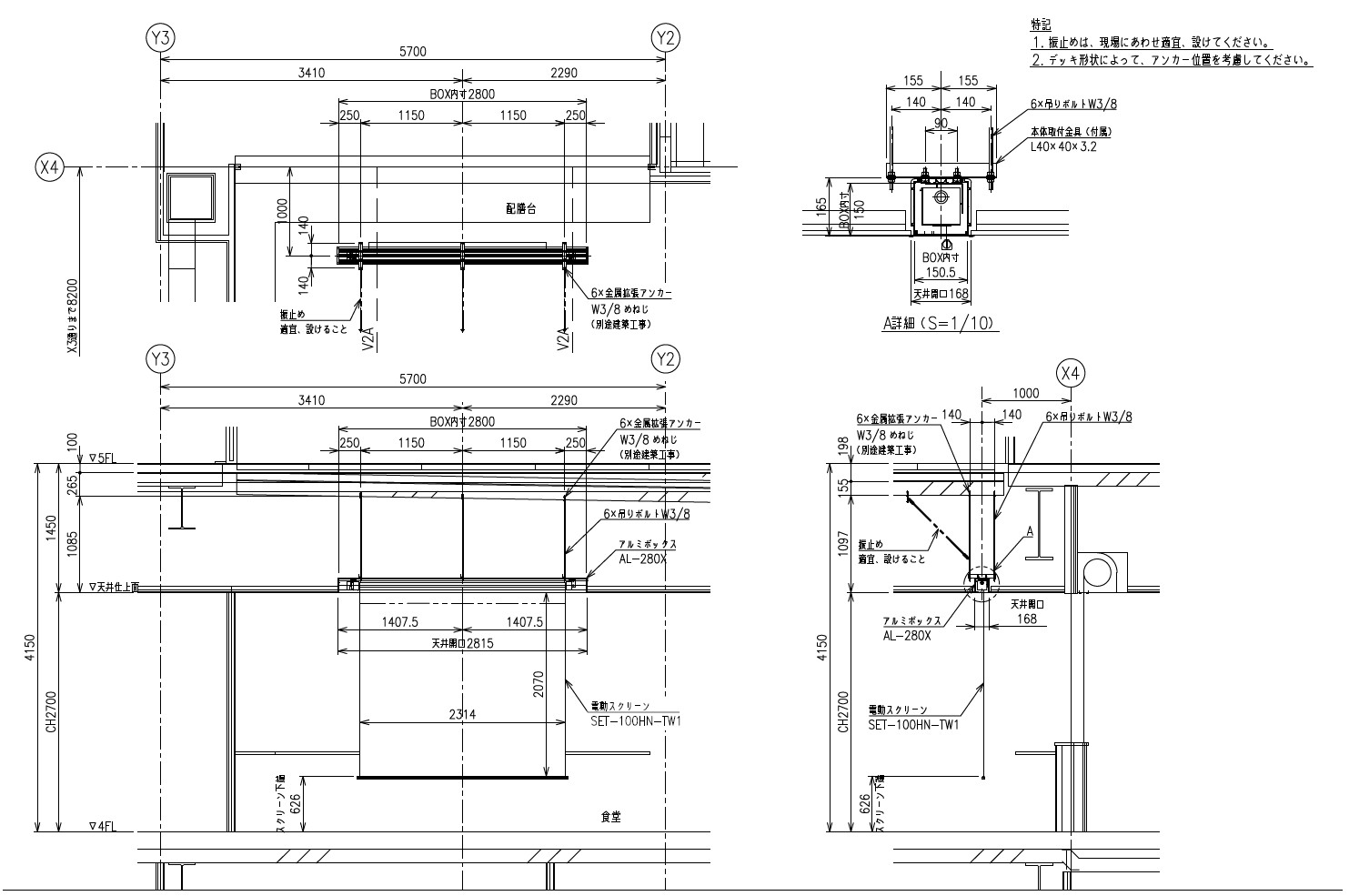

施工図とは、実施設計図に基づき作成される詳細図面。
実施設計図は、基本設計図を基に工事に必要な寸法、材料、仕様、配置を具体的に示した図面です。
当社では、この実施設計図と製品図面を基に、設置・施工に必要なプランと手順を検討し、施工図を作成いたします。

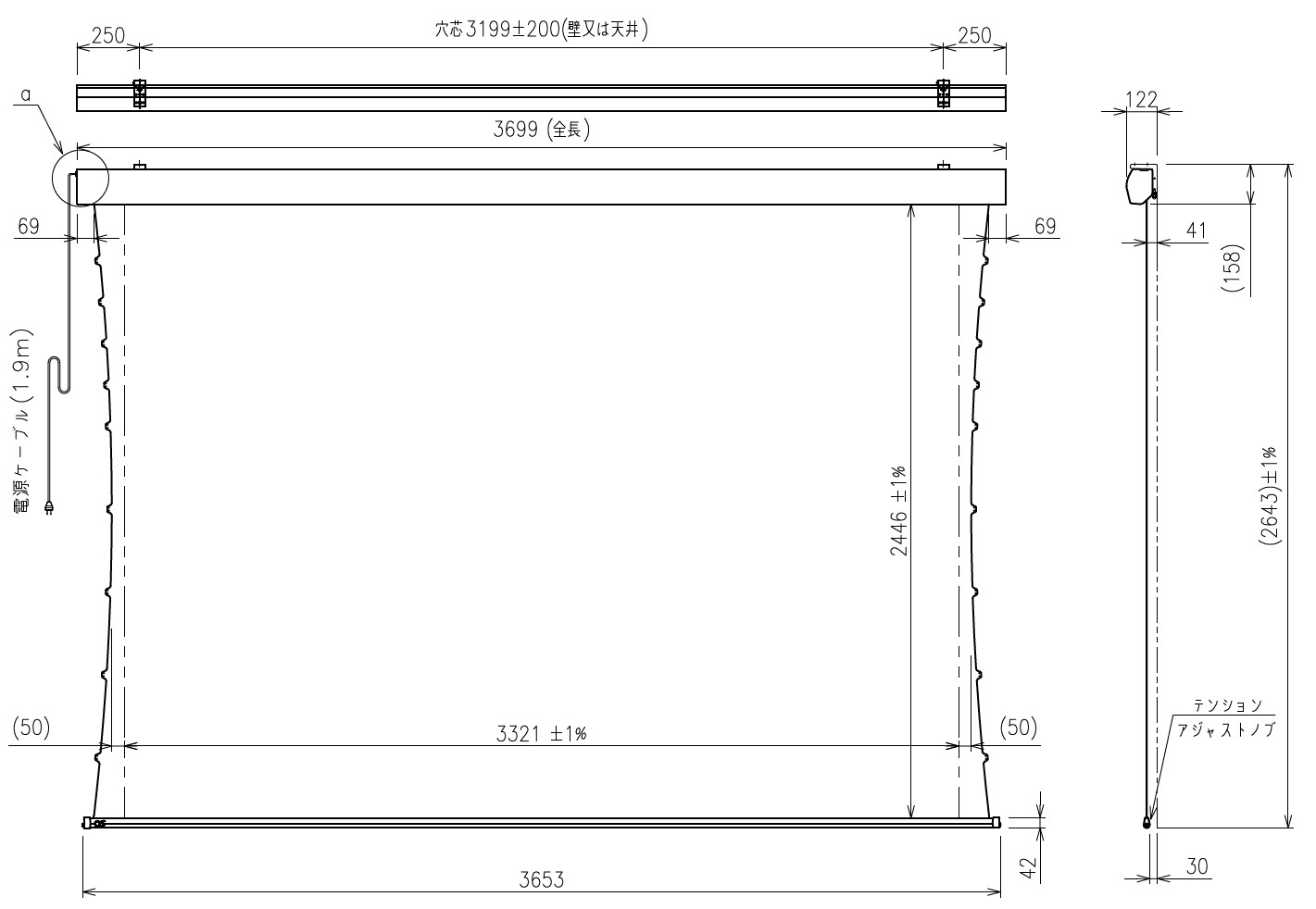

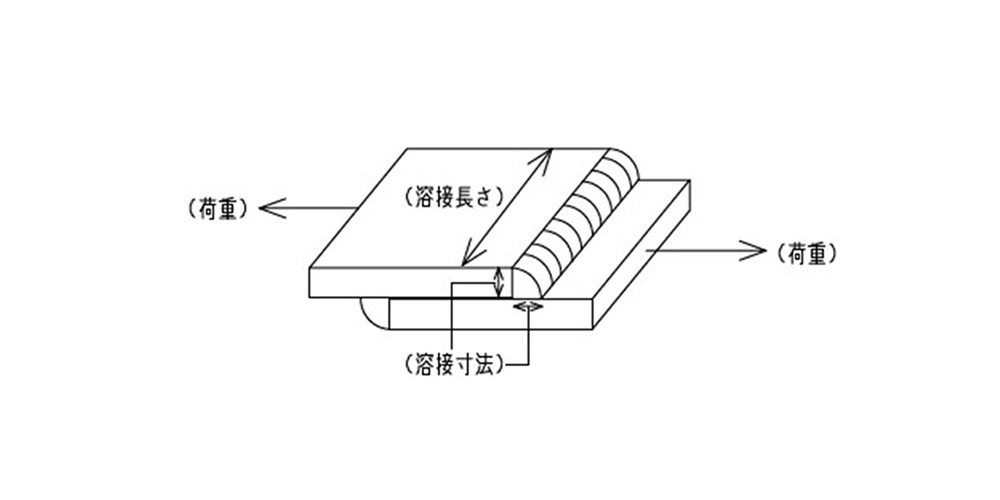

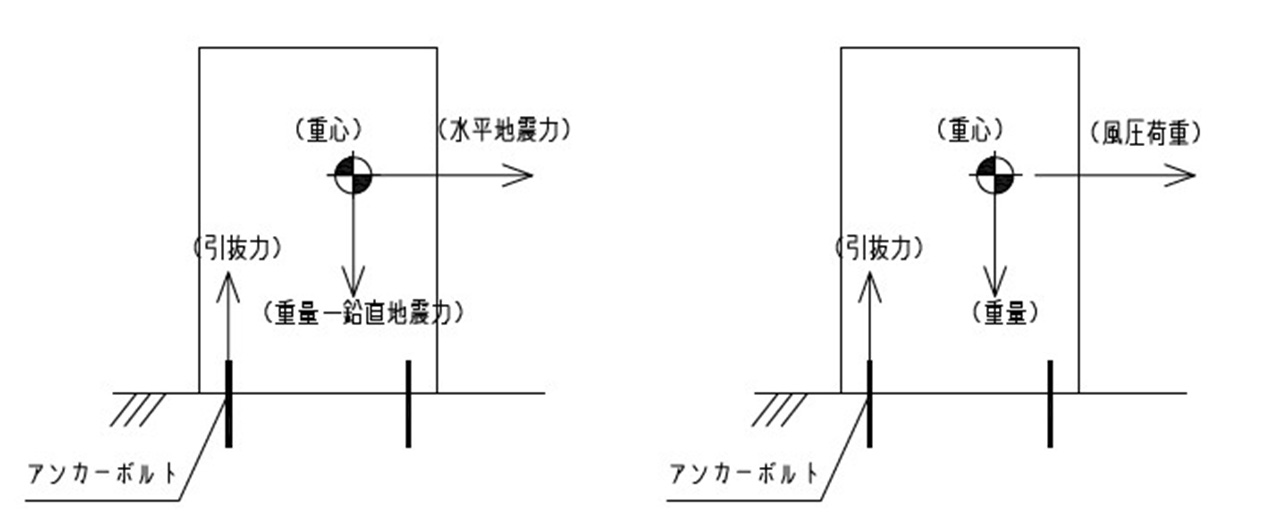

製品そのものの「仕様」を説明する図面。構造はどのようなものか、品質はどの程度のものか等を定めたものです。

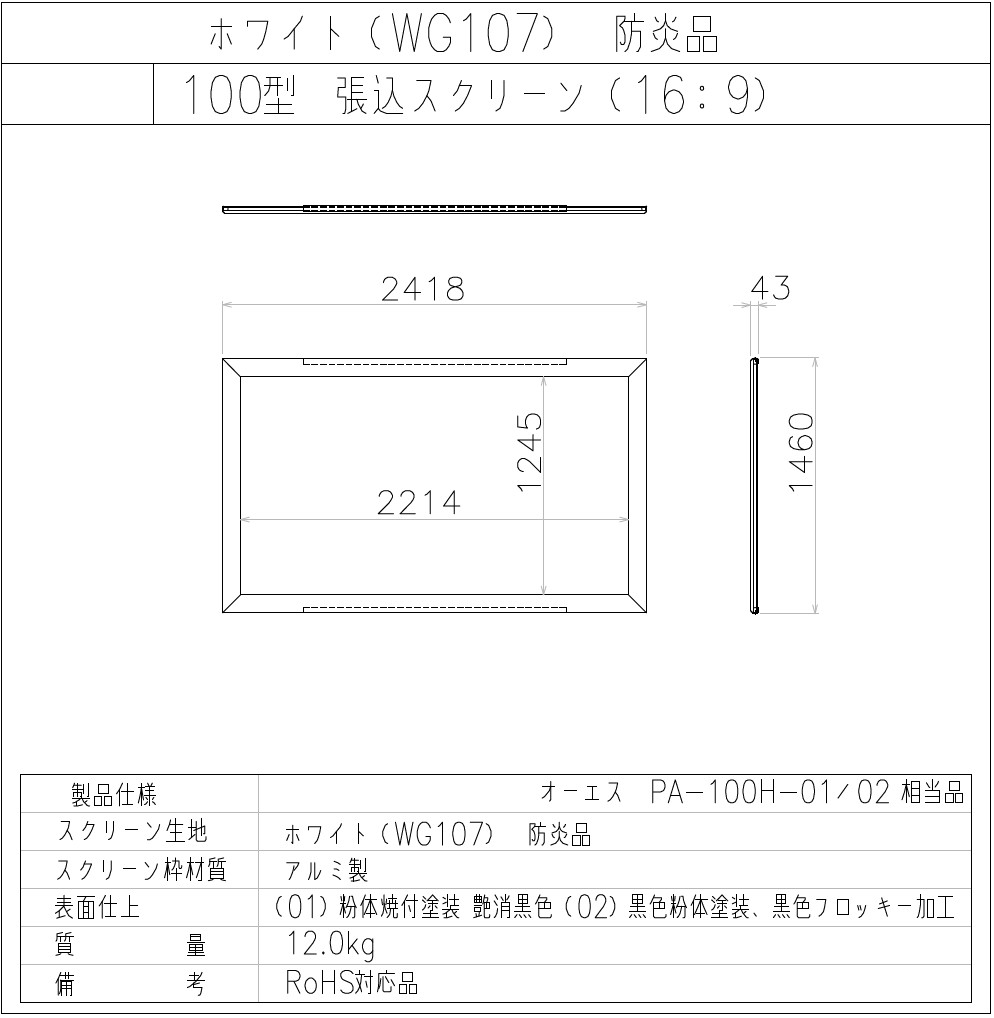

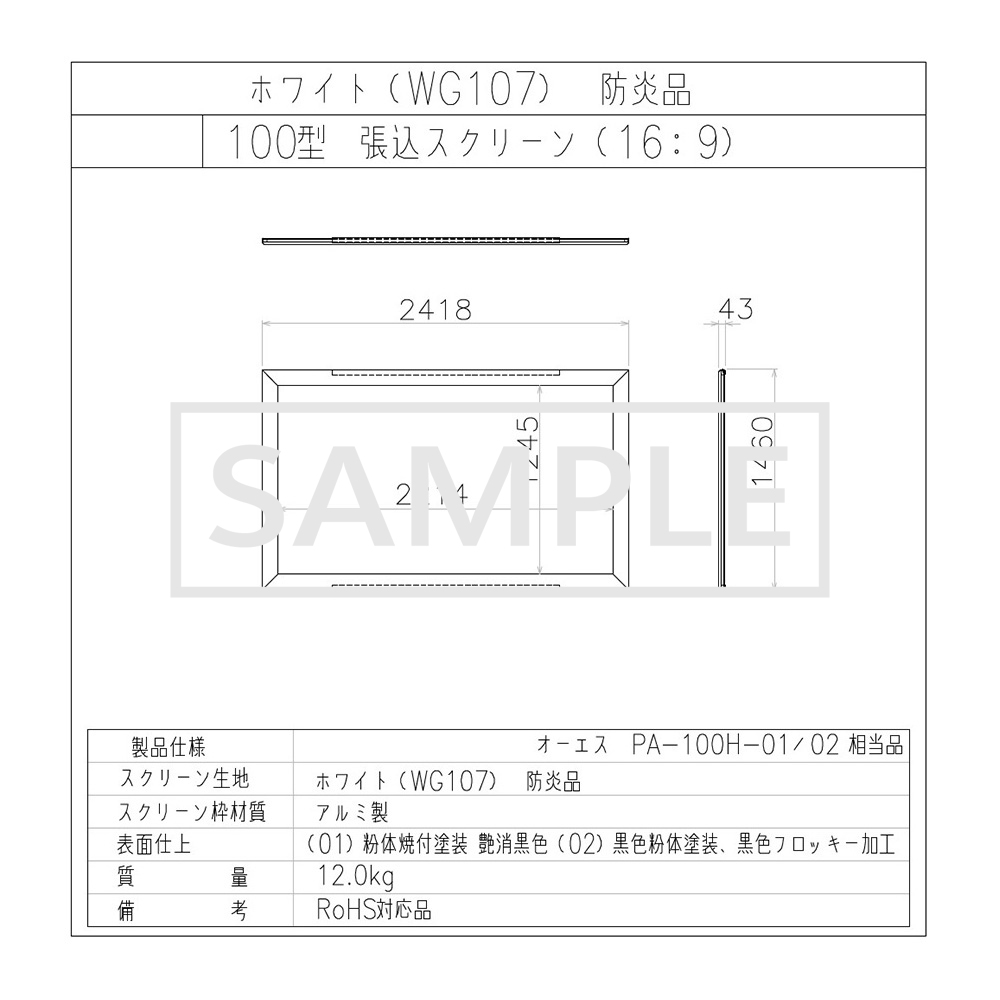

製品の外観を現した図。製品名・設置個所・代表的な外形寸法と仕様が図示され、建築図面の詳細姿図に利用されます。

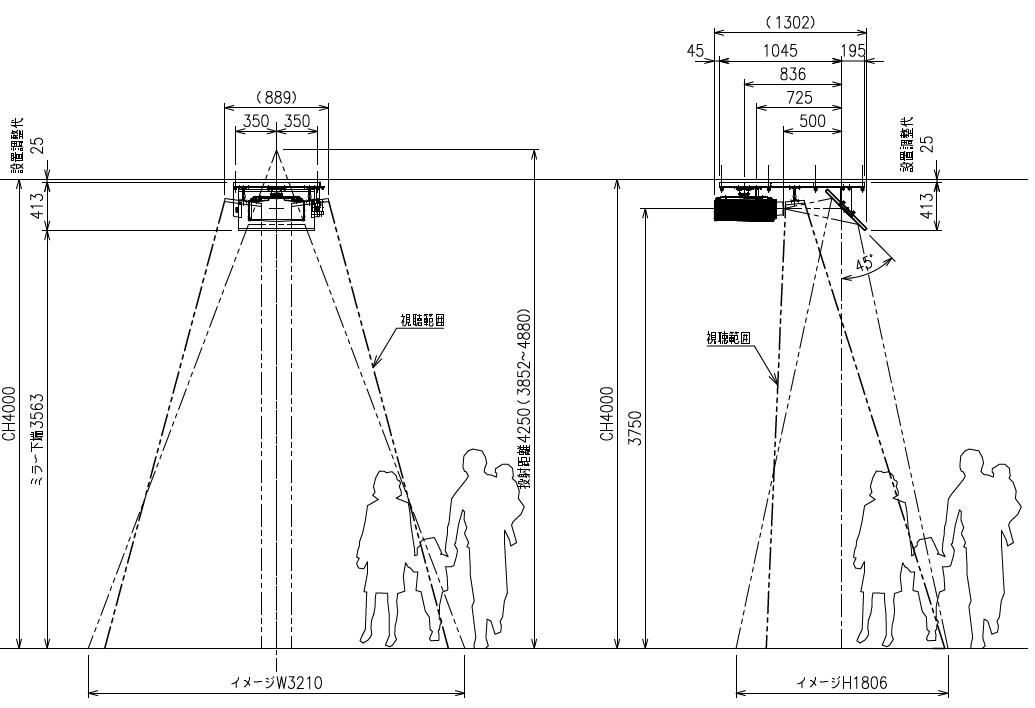

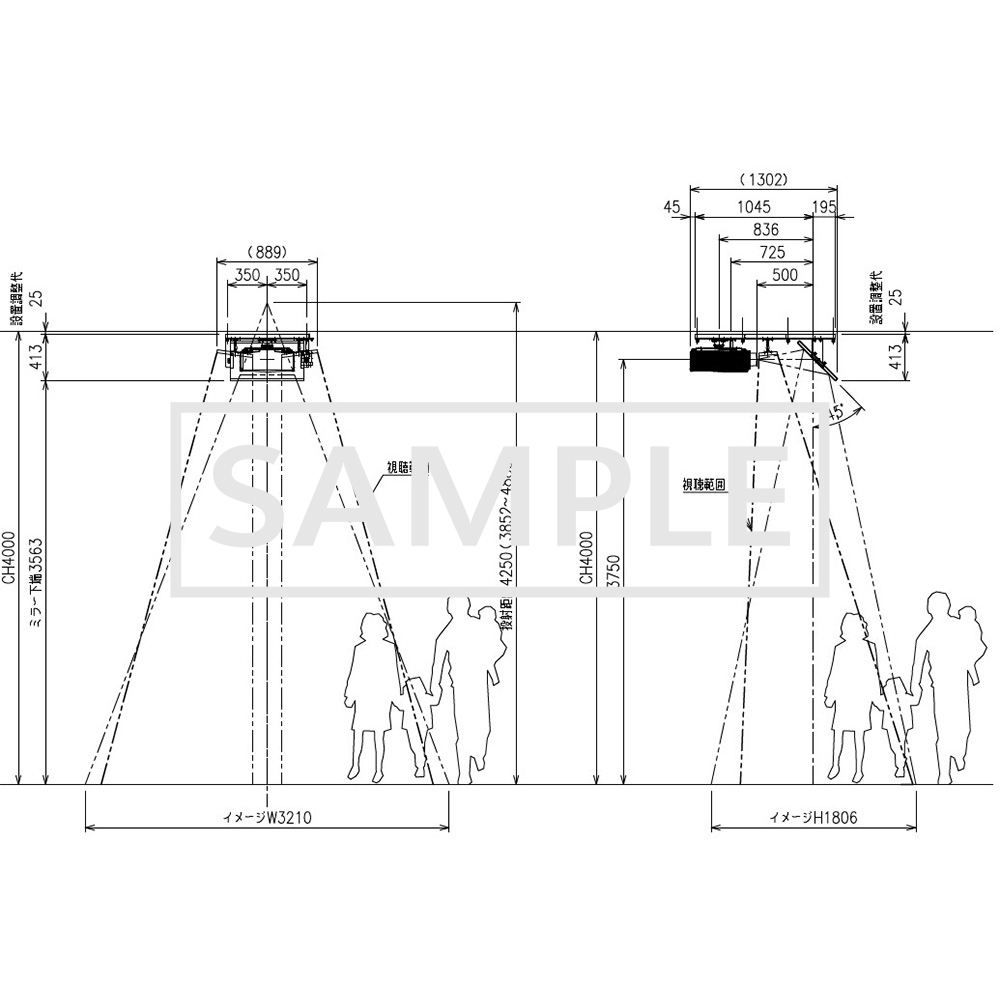

実際にプロジェクターの映像を投写した投影範囲のイメージ図。投写範囲は現場の使用環境やプロジェクターのタイプ・レンズによっても異なります。投写プラン図により、計算に基づいた現場の投写イメージを伝えることができます。

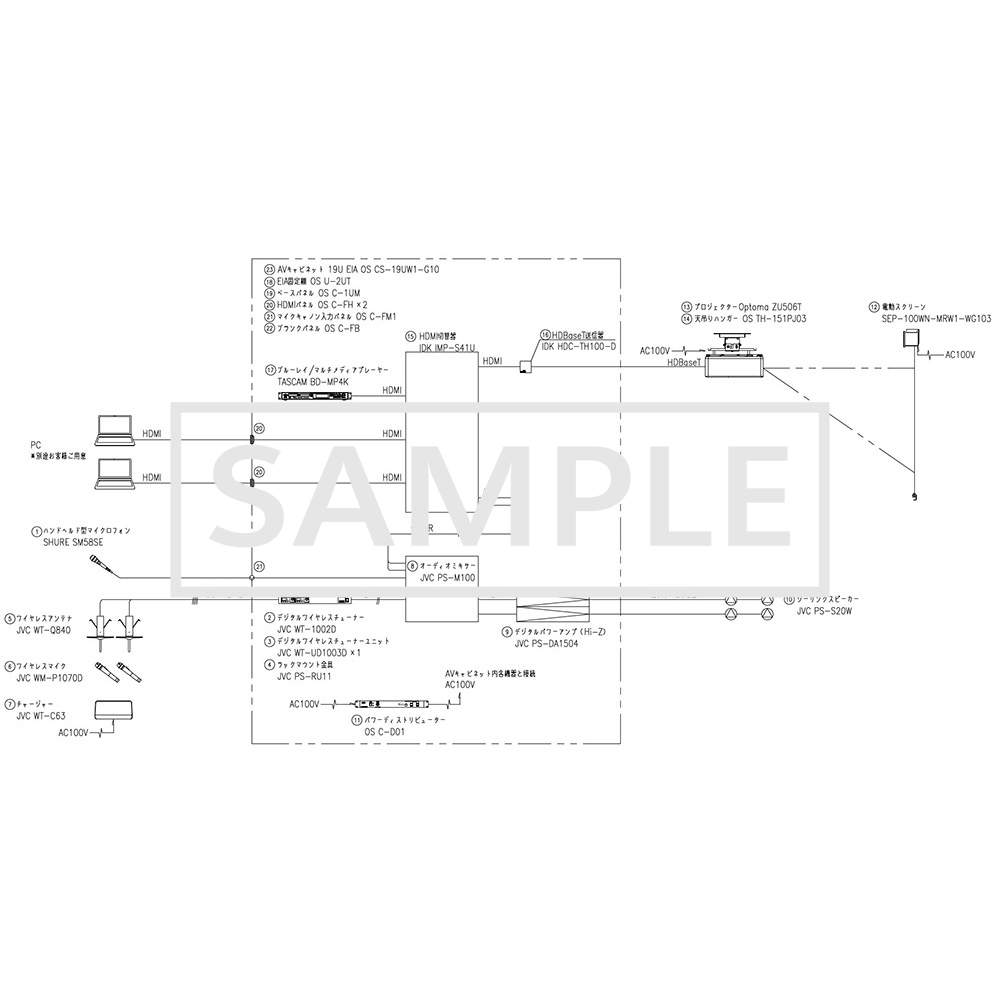

映像機器・音響機器等の配置・構成を示した図。

キープラン図	建築全体の中で、何処に何を設置するかを現した図。
天伏図（平面プロット図）	天井に設置する設備機器の配置を示した図面。
配線ブロック図	システムの構成要素とその関係性を四角いブロックと線で簡潔に示した図。
組立図	複数の部品の組み合せによる製品全体を表す図面。
製作図（部品図）	製品の形状を現した図。
