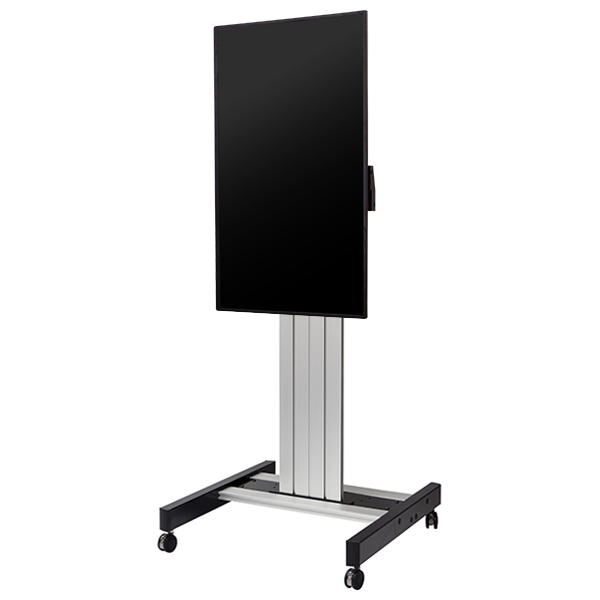

DSF-65F/DSF-55F薄型ディスプレイスタンド ※受注生産

DSF
画像拡大
  • DSF
  • DSF
  • DSF
  • 10年
    保証
  • 受注
    生産

  • 組立
  • DSF-65F
  • 搭載サイズ
    60~65型
  • 搭載質量
    ~40kg
  • DSF-55F
  • 搭載サイズ
    40~55型
  • 搭載質量
    ~20kg
仕様・図面ダウンロード
  • 仕様表
  • 取扱説明書
  • 図面一覧
関連情報
カタログ

DSF-65F 適合ディスプレイ一覧
DSF-55F 適合ディスプレイ一覧

ディスプレイ適合表

※価格はオープンです。

  • 耐震性(65F)
    282Gal
  • 耐震性(55F)
    281Gal

ディスプレイの高さは無段階で調整可能。40~65型まで対応する2種類をラインナップ。
DSF-65F 搭載質量:最大40kg/適合サイズ:60~65型
DSF-55F 搭載質量:最大20kg/適合サイズ:40~55型

主な特長

  • 多彩な配線目隠し機構
    DSF 多彩な配線目隠し機構
  • Tナットを使い、ディスプレイの高さ調整が無段階で可能。※1
    TナットTナットを使い、高さ調整は無段階で可能。
  • アルミ押し出し成型フレームで、スタイリッシュで堅牢なボディ。
  • 商業施設・施設構内などに最適なシンプルデザイン。
  • 軽量で移動が簡単。配線の目隠しが多彩なバリエーションから選択でき、きれいな処理が可能。
  • 40~65型のディスプレイに対応。※2
  • 転倒角度 16°以上。(JIS 規格 15°)
  • 最大65型、40kgまで対応。(DSF-65Fの場合)
  • 最大55型、20kgまで対応。(DSF-55Fの場合)
  • ディスプレイの角度調整が可能。
  • オプションの棚板は2枚まで設置可能。(棚板の高さは無段階で調整可能)
  • 移動にスムーズな双輪キャスター付き。

※1 ディスプレイ固定後の調整はできません。
※2 VESA200×100未満は取付できません。

ページトップへ

DSF-65F/DSF-55F

型式 DSF-65F DSF-55F
JANコード 4942465020291 4942465020277
主材質 A6063、SPCC、STKR、SS400、樹脂(ABS)
塗装色 シルバー(アルマイト)
本体質量(kg) 約34 約30
外形寸法(mm)
W×D×H
780×860×1762 730×740×1662
最大搭載質量(kg) 40 20
搭載ディスプレイサイズ(型) 60~65
(VESA W200~700×H200~400)※1
40~55
(VESA W200~400×H200~400)※1
転倒角度 16°以上※2
耐震性(Gal) 282 281
角度調整 +2°
キャスター Ø60双輪 キャスター4個(ストッパー付2個)
配送形態 ノックダウン(お客様組立)式
梱包寸法(mm)・質量 2梱包
W1530×D410×H170・約18kg
W860×D910×H120・約18kg
2梱包
W1430×D410×H170・約16kg
W810×D790×H120・約16kg
付属品 ディスプレイ取付ねじセット:1式
製品組立用ねじセット:1式
六角スパナ(キャスター取付用):1
ばね座金(呼び径12):4
組立設置説明書:1
図面ダウンロード DXF DWG PDF DXF DWG PDF
適合ディスプレイ DSF-65F 適合ディスプレイ一覧 DSF-55F 適合ディスプレイ一覧

※1 一部対応できないディスプレイがあります。
※2 ディスプレイは最大搭載質量とし、ディスプレイ最上位、ディスプレイ横設置、棚板無しの場合の計算値です。
※3 棚板は、2台まで取り付け可能です。

ページトップへ

使いやすさを追求した、DSF-65F/DSF-55F用オプション

棚板
  • オプション

    製品

写真 型式 ダウンロード
D-T05 仕様表
PDFダウンロード
組立設置・取扱説明書
PDFダウンロード
図面
DXF DWG PDFダウンロード

※価格はオープンです。
