BEM（丸パイプ／角パイプ）美術バトン（電動）　中型Ⅰ（吊荷重50kgf）

活用シーン

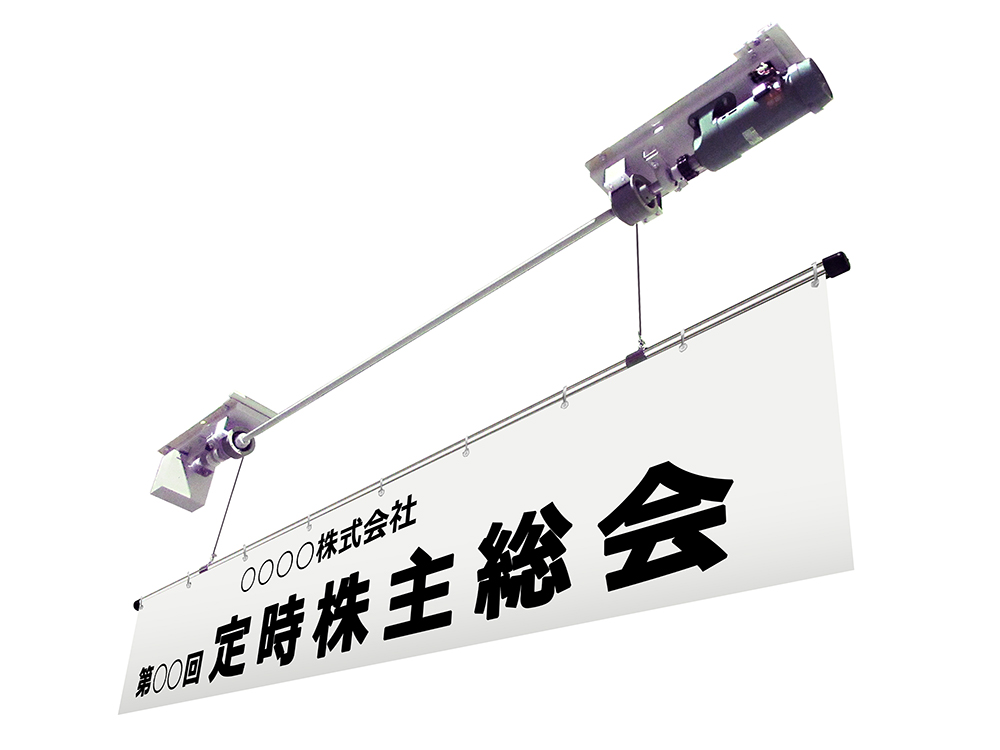

次のような懸垂物の展示や広告でご活用いただけます。

多目的ホール・講堂：式典看板、国旗

会議室・エントランス：社旗、イベント看板

冠婚葬祭場：セレモニー看板

商店街・店舗広場：バナー広告

主な特長

• 受注生産品のため、お客様の詳細なご要望に合わせたオリジナル設計が可能。
• 利用シーンに応じ選択できるよう、「丸パイプ」「角パイプ」2種のパイプを用意。
• 最大50kgまでの懸垂物を安全に吊り下げ可能。比較的大きな懸垂物でも対応できて多用途に使用可能。
• 内部回路AC100Vを採用。
  ※外部制御に適した内部回路DC24Vも対応可能ですので、別途ご相談ください。
• トルクと昇降速度のバランスがよく、会議室、多目的ホール、式場、商店街、店舗広場など多方面に適応。

壁埋込スイッチ
（従来モデル）

【注意】ランプ付き壁埋込スイッチの導入と、配線の変更について（安全対策対応モデル）

2回点滅のイメージ

安全対策機構の追加に伴い、不具合を知らせる
「ランプ付き壁埋込スイッチ（左図）」を導入しています。

ランプ点滅	不具合
1回点滅	サーマルSTOP、負荷検知
2回点滅	ファイナルリミット検知
3回点滅	動作タイマー（90秒）超過

ランプが点滅した場合は、オーエスのオペレーターによる現地での復旧作業が必要となります。ランプの点滅を確認された場合は、速やかに弊社までご連絡いただきますようお願いいたします。
（お問い合わせはコチラ）

なお、ランプ付き壁埋込スイッチの採用に伴い、配線仕様を変更しております。
ご発注の際は、お手数ですが配線仕様をご確認いただきますようお願いいたします。

	変更前	変更後
型式	BEM-TL4S5W50 BEM-TK4S5W50	BEM-UL BEM-UK
スイッチ	壁埋込スイッチ	ランプ付き壁埋込スイッチ
芯数	4芯	6芯

ワンランク上のオーエスの安全対策

より安全に、より安心して電動吊りバトンをご使用いただくため、ご要望に応じて以下の3種類の安全対策機構を追加した仕様にも対応可能です。（安全対策機構の詳細はコチラ）

• ファイナルリミットの追加：万が一の制御異常時にも、バトンの過昇降を防止する最終安全装置。
  　　　　　　　　　　　　　（BEM-UL／BEM-UK は標準装備）
• ワイヤー乱巻き防止機構の追加：ワイヤーの乱巻きを抑制し、ワイヤーへの過度な負荷や摩耗、トラブルの発生を防止。
• 過負荷・ワイヤー緩み検知装置の追加：過負荷状態やワイヤーの緩みを検知した際に異常を検出し通知（または停止）。

仕様例　（※仕様は一例です。ご要望に合わせた設計をいたします。）

安全対策対応モデル

安全対策  安全対策について			ファイナルリミット機能（2箇所） ワイヤークリップカバー追加
パイプ形状			丸パイプ	角パイプ
型式			BEM-UL	BEM-UK
モーター	出力		100W
	定格電圧		AC 100V（50/60Hz）
	定格電流	50Hz	2.7A
		60Hz	2.4A
	減速比		1/100
	ブレーキ		ブレーキ付
操作回路			AC100V　　止ｂ接点
バトンパイプ			SUS304 φ42.7mmｘｔ1.5mm L4000mm ＃400仕上げ	STKMR □40mmｘｔ1.6mm L4000mm 日塗工：N-90相当
最大吊荷重			490N（50kgf）
最大ストローク			5000mm
吊点数			2
ワイヤー径			Ø3mm
昇降速度		50Hz	約88（mm/sec）
		60Hz	約105（mm/sec）
質量			51.1kg	53.1kg
主材質			アルミニウム：ドラム ステンレス：ワイヤー、バトンパイプ スチール：モーターベース、リレーベース、シャフト 樹脂：キャップ類
標準付属品			ランプ付き壁スイッチ（止ｂ接点） 渡り線 吊荷重ラベル 注意ラベル ワイヤークリップ（吊点数ｘ2） ワイヤークリップカバー（吊点数ｘ1） ファイナルリミットｘ2

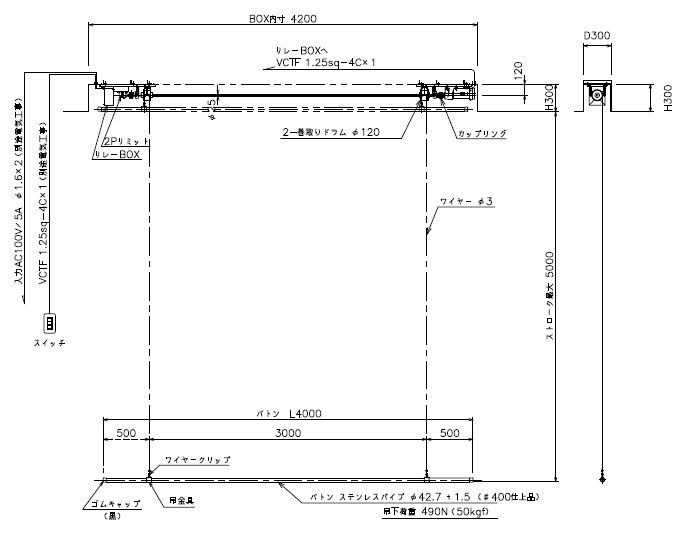

図面ダウンロード

※ 仕様およびデザインは、改良のため予告なく変更することがあります。

従来モデル

パイプ形状		丸パイプ	角パイプ
型式		BEM-TL4S5W50	BEM-TK4S5W50
モーター	出力（W）	100W
	定格電圧（V）	単相100V(50/60Hz)
	定格電流（A）	2.7/2.4
	減速比	1/100
	ブレーキ	ブレーキ付
操作回路		AC100V　　止ｂ接点
バトンパイプ		SUS304 φ42.7ｘｔ1.5 L 4000 ＃400仕上げ	STKMR □40ｘｔ1.6 L 4000 指定色塗装仕上げ
最大吊荷重		490N（50kgf）
最大ストローク（mm）		5000
吊点数		2
ワイヤー径（mm）		Ø3
昇降速度（mm/s）	50Hz	約90
	60Hz	約108
製品質量(kg)		50.0	52.0
主材質		アルミニウム：ドラム／ステンレス：ワイヤー、バトンパイプ／ スチール：モーターベース、リレーベース、シャフト／樹脂：キャップ類
標準付属品		一連壁埋込スイッチ（止ｂ接点）、渡り線 吊荷重ラベル、注意ラベル、ﾜｲﾔｰｸﾘｯﾌﾟ（吊点数ｘ2）
図面ダウンロード

※ 電波式リモコンによる操作をご要望のお客様には、運用の安全性を考慮し案件ごとのご相談とさせていただきます。

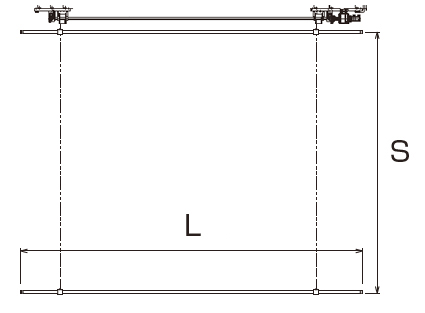

セミオーダー

• 天井の高い部屋への設置にも昇降ストロークを伸ばすことで、最適な位置へバトンパイプを下すことができます。
• モーターベースとリレーベースにカバーを取り付けることで、室内の美観を損なわずに設置することも可能です。
• 不用意に使用されないよう、壁キースイッチ（鍵を差し込むことで通電）によるセキュリティ強化にも対応。

最大製作可能サイズ

上限・下限停止位置の設定

リミッタースイッチ設定方法はこちらの動画でご覧いただけます。

※大型電動スクリーン（EB、EC）／中型以上の電動バトン（B*M、B*L、B*D、B*T、B*X）のリミッタースイッチは全て同仕様です。

保守・点検のご案内（別途お見積りとなります）

製品を長く安心してご利用いただくため、ご希望の場合は、保守・点検も承っております。

•  経年劣化による不具合をメンテナンスすることで、常に最善の状態を保ちます。
•  不具合の早期発見により事故を未然に防止し安全にご利用いただけます。
•  計画的な改善改修を行うことができます。

• 保守点検

  保守点検の年間スケジュール計画を策定しパーツや消耗品の交換時期も把握しながら必要に応じて、交換作業をご提案いたします。

• 修理・修繕

  突発的に発生した不具合にも、想定される原因について事前にリサーチし、現地訪問させていただきます。自社工場との連携で迅速に問題を解決いたします。

納入事例

幼稚園の「遊戯スペース」を映像空間に！！
電動スクリーンと中型電動バトンの設置事例。
