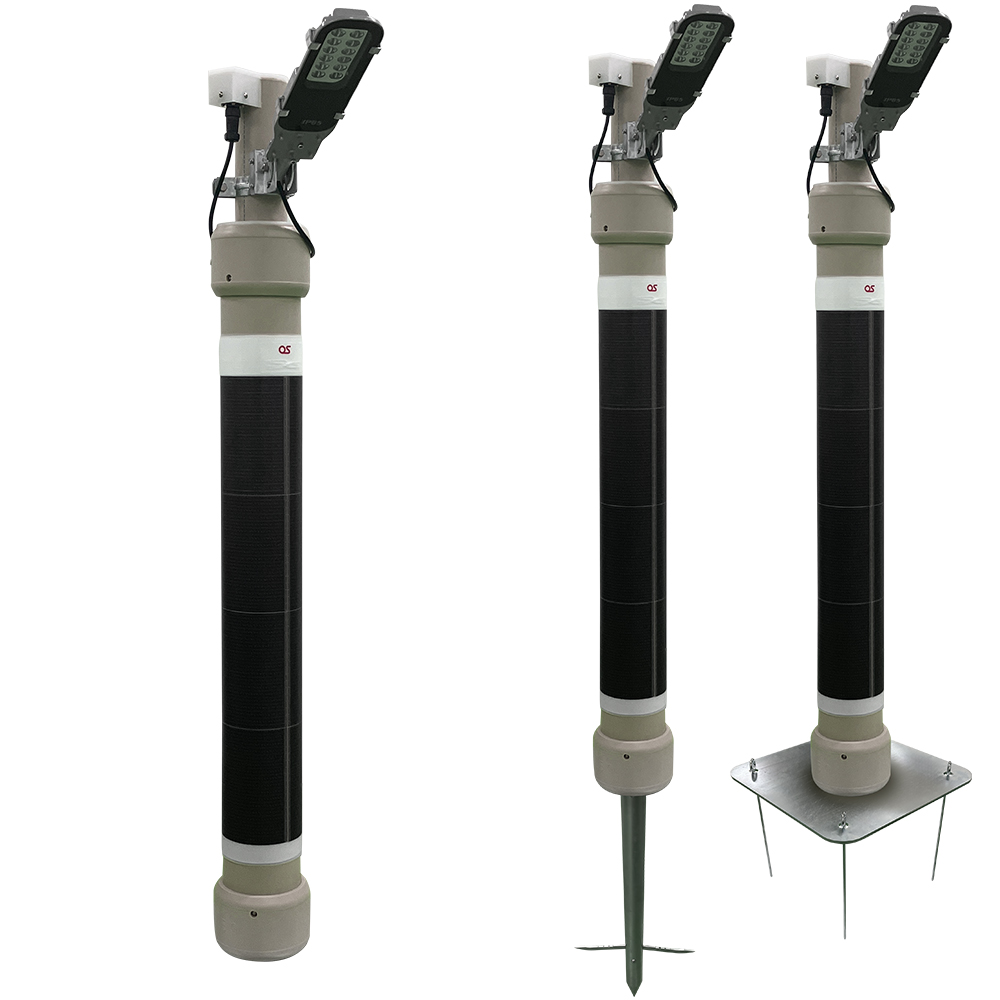

テラセルデ TFL-900/910Sオフグリッドフットライト

画像拡大

  • TFL本体

  • TFL-900S

  • TFL-910S

  • TFL-900/910S
  • 電池容量
    256Wh
  • 発電容量
    20W

軽量・小型で設置後の移設も可能な移動式オフグリッド電源ポール。LED照明ユニットを標準装備。
現場に合わせて選べる2種の設置タイプを用意。引き抜きにくさを追求したアンカー杭方式はより安全で柔軟な施工プランに対応。プレート方式は移動設置に便利。

活用シーン

工事現場における建築レンタル資材として

仮設の野外イベント会場などに設置するモニタリング監視システムとして

無電化地域、無人環境の遠隔からのモニタリング監視システムとして

ポール設置周辺の足元を照らすフットライトとして

主なポイント

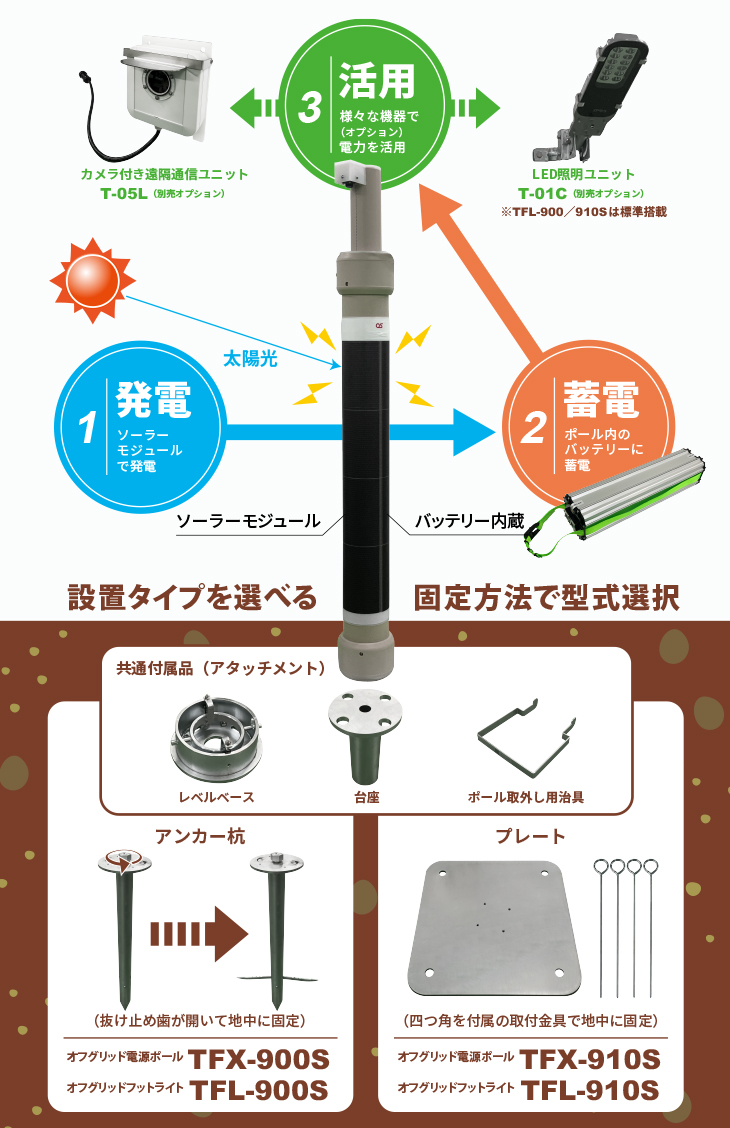

商用電源が不要! 電力が無い場所に電力を創出ソーラーとバッテリーの再生可能エネルギー100%で動作する、移動式オフグリッドフットライト。

選べる設置タイプ、抜けにくさを追求した「アンカー杭方式」もご用意

移動設置が容易な「プレート方式」の他に、地中に挿入したアンカー“抜け止め歯”を機械的に展開させて地盤内に抵抗力を持たせる「アンカー杭方式」もご用意。
「アンカー杭方式」は、抜け止め歯の開閉それぞれの状態でアンカー引抜試験を実施し、社内安全基準にを満たす耐久性と信頼性に優れた設計を採用しています。

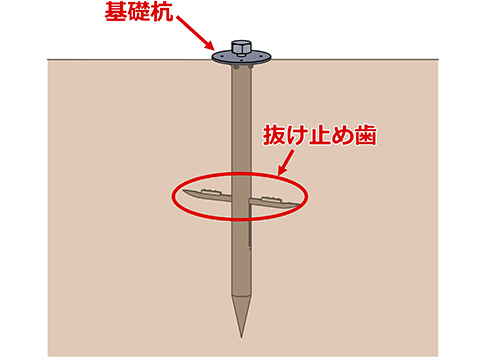

アンカー杭方式の基礎杭部分

設置タイプ アンカー杭方式 プレート方式
型式 TFL-900S TFL-910S
土台形状 TFL-900s

アンカーの抜け止め歯を展開し
地中に固定

TFL-910s

プレートの四隅に付属の 取付金具(ペグ)を
打ち込み、地中に固定

ポール固定方法

ページトップへ

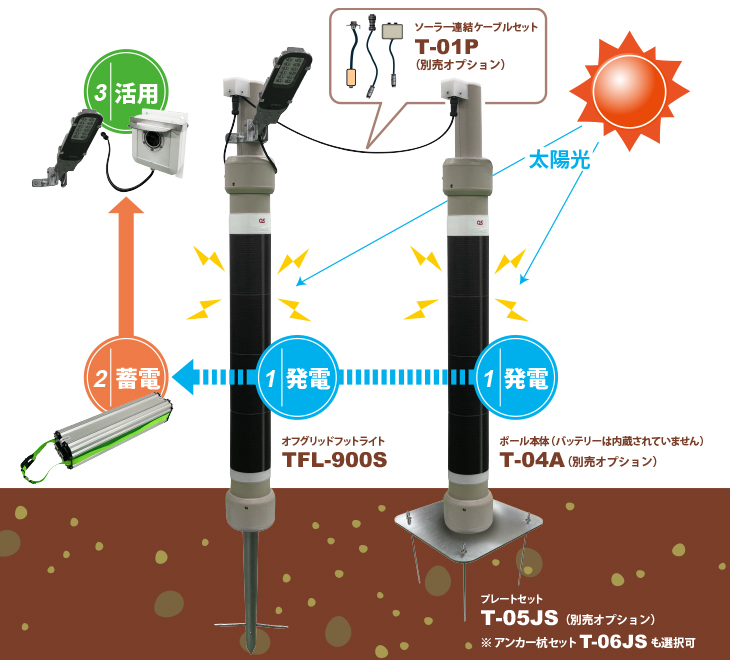

カスケード接続が可能、ポール本体の増設により発電量を増加

カスケード用オプションの「ポール本体 T-04A」「プレートセット T-05JS または アンカー杭セットT-06JS」「ソーラー連結ケーブルセット T-01P」の組み合わせにより、ソーラーシート1本分(20W)をカスケード接続することができ、発電量を増やす事ができます。
※ポール本体にはバッテリーは内蔵されていません。

ページトップへ

主な特長

  • 電源の確保ができない場所で、通信カメラや標準装備のLED照明を利用可能。
  • 固定方法に応じて、「アンカー杭方式」と「プレート方式」の2種類の設置タイプから選択可能。
  • 基礎工事不要。軽量・小型設計で移設が可能。地中の固定設置部分のみをオプションでも用意(T-06JS、T-05JS)。
  • ポール本体にソーラーシートを巻きつけ、一体型太陽電池を実現。
  • 不日照が続いても約5日間の夜間LED点灯が可能。

カメラ付き遠隔通信ユニット(オプション)で稼働状況をモニタリング

太陽光発電状況・蓄電量・ライトやセンサーの稼働状況を管理画面からモニタリングできます。
複数台設置した場合も一目で状況確認でき、稼働状況のCSV出力も可能。保守管理を遠隔リモートで簡単に運用できます。

※ 右上図の管理機能内容は一例です。実際の機能はお申込み内容によって異なります。詳しくはお問合わせください。
※ 通信カメラの画像通信・稼働状況のモニタリングには別途通信費用等が必要です。

ページトップへ

ソーラーシートとバッテリーについて

ソーラーシート(セル型式:SA1001)

ニーズに応じて電圧と電流値を自由に設計することができ、しなやかな柔軟性をもつソーラーシートです。
軽く薄いため曲面に貼り付けることができます。
夏場や高温地域でも発熱効率が高く、安定して発電します。

>> 詳しくはこちら

バッテリー(セル型式:IP1001)

急速充電・ハイレート放電の高い能力を発揮し、優れたサイクル寿命を誇ります。
爆発・引火の恐れが少ない環境に優しいバッテリーです。
バッテリーをパック化する独自の技術で、オフグリッドフットライト内に収納しています。

>> 詳しくはこちら

ページトップへ

主な仕様

型式 TFL-900S TFL-910S
設置タイプ アンカー杭方式 プレート方式
外観イメージ TFL-900s TFL-910s
本体 材質 樹脂/スチール

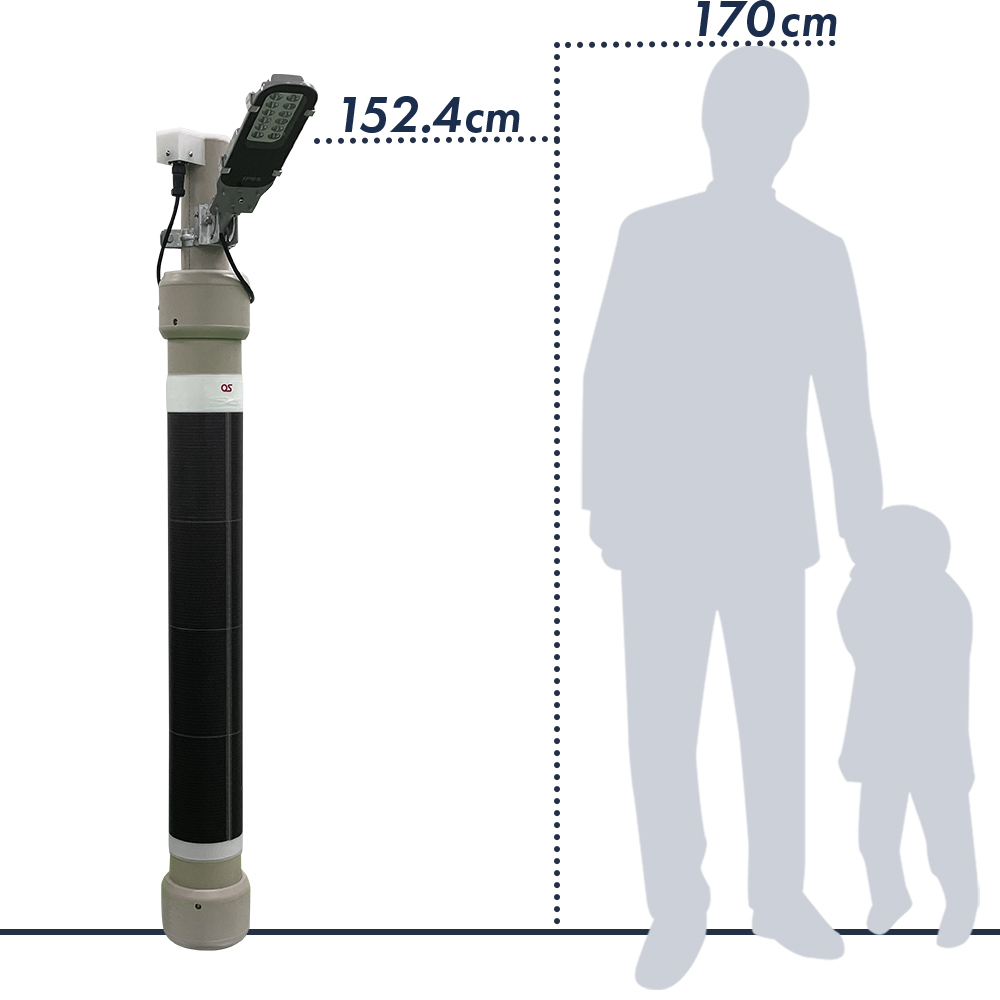

外形寸法(㎜) φ172×H1524(打込み部除く) W400×D400×H1530
製品質量(kg) 13.1 16.6
LED照明
ユニット
消費電力 4W ※1
不日照制御能力 最長40時間(8時間×5日) ※2
製品質量(kg) 1.8
防水性能 IP65
ソーラーシート
ユニット
発電素子種類 SA1001
発電能力 20W ※3
防水性能 IP65(ソーラーシートのみ)
コントロール/
バッテリー
ユニット
LED制御方式 PWM
制御電圧 DC12V
動作温度 -10℃~+45℃
外形寸法(㎜) L433×H106×D106(突起部を除く)
質量(kg) 4.9
セル種類 IP1001
電池容量 256Wh
システム電圧 DC12V
防水性能 IP65
標準付属品 TFX-900s
T-06JS
アンカー杭セット

※地盤調査用の調査杭と位置確認治具も付属

TFX-911s
T-05JS
プレートセット
図面 PDF PDF

※ 仕様およびデザインは、改良のため予告なく変更することがあります。
※1 約10%に調光し出力を行っております。
※2 蓄電容量により変化するため、上記数値を保証するものではありません。
※3 発電効率は日射条件により変化する為、上記数値を保証するものではありません。

オプション

<ポール固定用オプション>

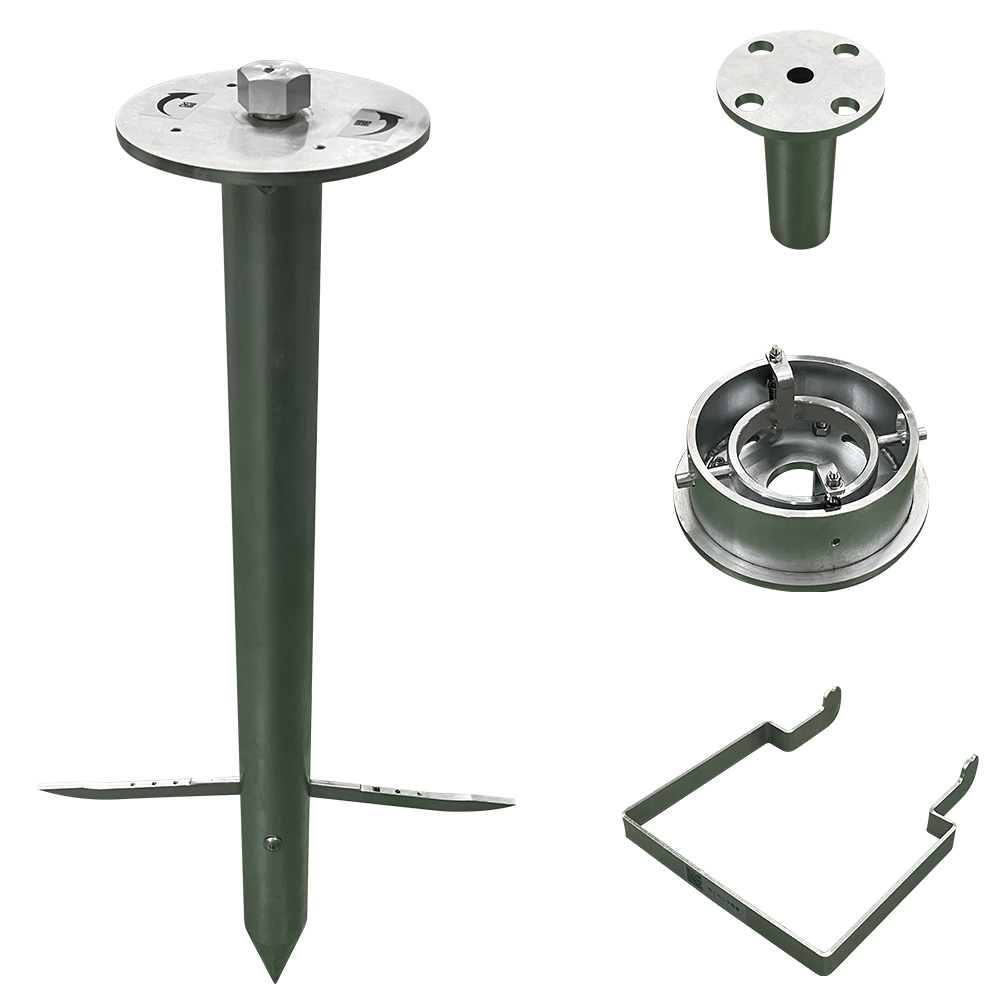

アンカー杭セット(T-06JS)

TFX-900Sに標準付属します。※地盤調査用治具付属

  • 1年
    保証
  • オプション

    製品
赤外線リモコン送信機/受光部(S-R9)

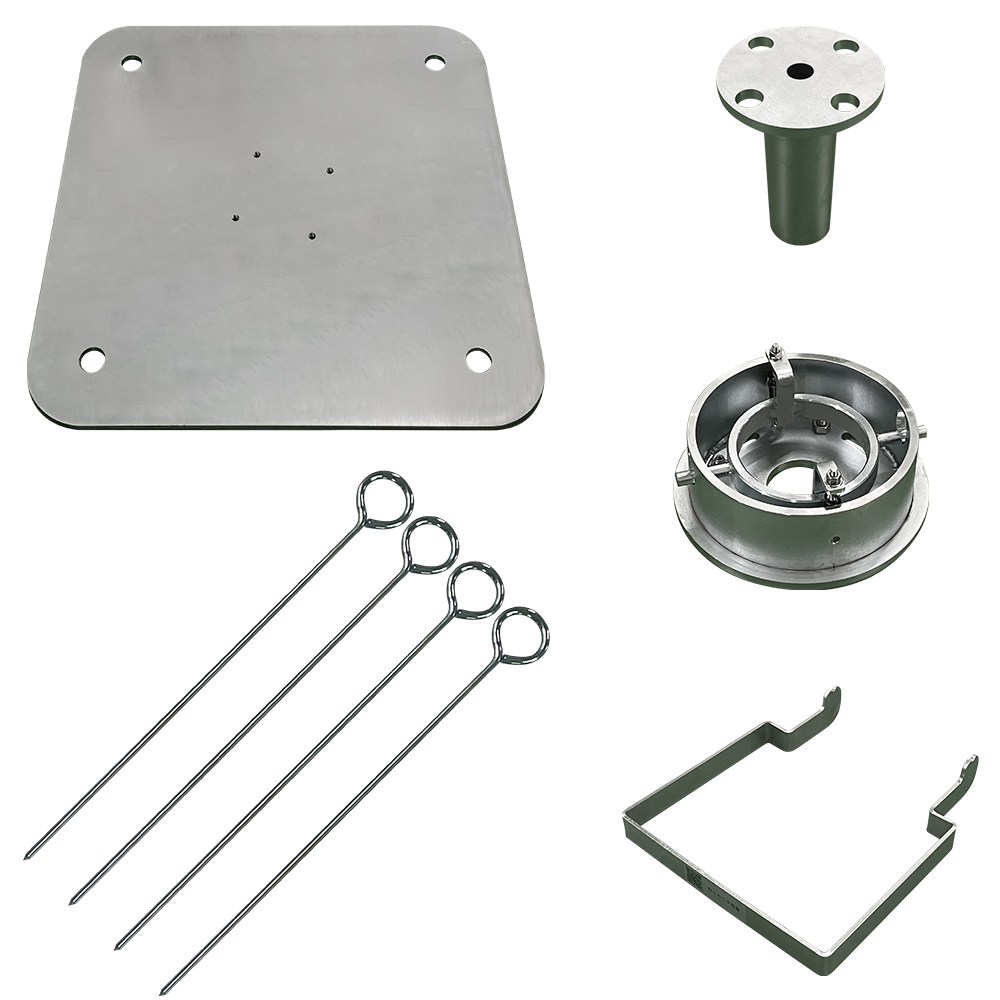

プレートセット(T-05JS)

TFX-910Sに標準付属します。

  • 1年
    保証
  • オプション

    製品
FMリモコン送信機/受光部(SX04-1183B)

アンカー杭(T-06J)

電源ポール以外の上物(お客様支給品)を固定する際にも利用可能。※地盤調査用治具付属

  • 1年
    保証
  • オプション

    製品

プレート(T-05J)

アンカー杭固定タイプを移設する際に、移設先でプレート固定する場合にも利用可能。

  • 1年
    保証
  • オプション

    製品

アタッチメント(T-04J)

レベルベースとポール取外し用治具のセット。

  • 1年
    保証
  • オプション

    製品

<各種ユニットオプション>

カメラ付き遠隔通信ユニット(高感度・広角)(T-05L)

夜間の静止画、及び広範囲に渡るロケーションの遠隔監視をするためのユニット。

  • 5年
    保証
  • オプション

    製品

>> 製品詳細はこちら

<カスケード用オプション>

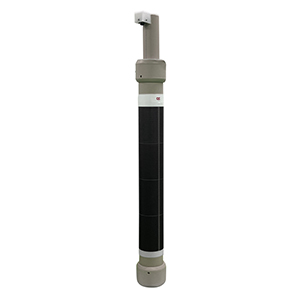

ポール本体(T-04A)

20Wソーラーシートが巻かれたポール本体。
※バッテリーは内蔵されていません。

  • 1年
    保証
  • オプション

    製品

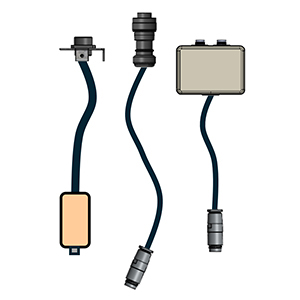

ソーラー連結ケーブルセット(T-01P)

電源ポールとポール本体のカスケード接続する際に必要なケーブルセット。

  • 1年
    保証
  • オプション

    製品
