WSM-F-RV2/FV2スプリング巻取型 マグネット式スクリーン 平面黒板用(固定式/スライド式)

WSM
画像拡大
  • 10年
    保証
  • VOC
  • 短焦点プロジェクター推奨
  • まぐピタ
  • 70型/84型(WXGA)
対応生地
  • WE101
  • WE102
仕様・図面ダウンロード
WSM-F-RV2-2/FV2-2
  • 仕様表
  • 組立・設置説明書
  • 図面一覧
WSM-F-RV2-3/FV2-3
  • 仕様表
  • 組立・設置説明書
  • 図面一覧
関連情報
オプション(スライドレール)

単品カタログ

※価格はオープンです。

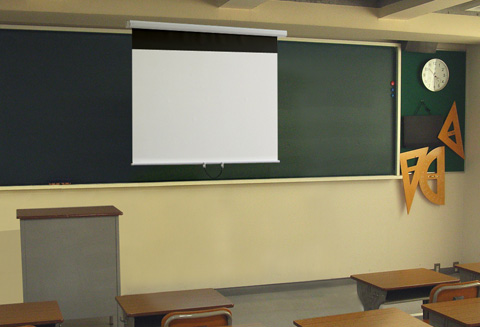

黒板などに全面マグネットのスクリーンを密着することで、抜群の平面性で超短焦点・短焦点プロジェクターにも最適。
<新機能>ソフトワインド機構を採用し、急激な巻き上げ収納を改善いたしました。
スクリーンボード(まくいた)のように投写と板書の両立が出来ます。

主な特長

  • マグネット素材のスクリーンが黒板等に密着するため平面性が高く、超短焦点・短焦点プロジェクターにも最適です。
    超短焦点・短焦点プロジェクター推奨スクリーン
  • スプリング巻き取り技術で、スムーズな引き出しと収納ができます。
  • ボールストップ機構により、スクリーンは引き出した位置で止まり巻き戻りを防止します。
  • ソフトワインド機構を採用し、スクリーンをケースに収納する際の急激な巻き上げを防止します。
  • ホワイトボードのように幕面にマーカーで書き消しできます。映像投写中にも書き込みが出来て便利です。
    (マーカー黒・赤×各1本、イレーザー×1個 標準付属)
  • スライドレールを利用することで、黒板やホワイトボードなどの好きな位置(幅3200mm間)に水平移動させることが可能です。(スライドレールは、WSM-RV2-2・WSM-RV2-3には標準付属、WSM-FV2-2・WSM-FV2-3では オプション(W-R1) となります。)
    ※本製品はスライダー(樹脂製)とスライドレール(アルミ製)の摩擦により移動させる仕様です、車輪のように動くものではありません。
  • ハンドル紐式のハンドルは両サイドを広げることで紐が垂れるのを防止し、収納時の板書の邪魔になりません。
  • ハンドルハンドルは強い力を加えると外れる安全な設計になっています。万が一、生徒などが引っ掛けてもケガを未然に防ぎます。
  • 取り付け可能であれば、ホワイトボード、パーティションなど(磁石が着く素材)にも活用可能です。
  • VOC(揮発性有機化合物)対策品。(VOC対応について

ページトップへ

WSM-F-RV2(スライドレール標準付属)/WSM-F-FV2(スライドレール無し) アスペクトフリー

外観図

図面

WSM-F-RV2(スライドレール標準付属) アスペクトフリー

型式 対応
生地
塗装色 イメージ
サイズ
W×H(mm)
映写可能最大インチサイズ スクリーン
本体
外形寸法
A×B×C(mm)
全高
T(mm)
スラ
イド
レール長
(mm)
製品
質量
(kg)
図面ダウンロード
NTSC
(4:3)
HD
(16:9)
WXGA
(16:10)
WSM-068F-RV2-2
※生産終了
WE101 ホワイト 1520×1140 74型 68型 70型 1624×95×68 1275 3200 約8.6 PDF
WSM-068F-RV2-3 WE102 約8.4 DXFDWG PDF
WSM-074F-RV2-2 WE101 2027×1140 91型 84型 2131×95×68 約10.6 CAD PDF
WSM-074F-RV2-3 WE102 約10.3 DXFDWG PDF
スクリーン生地 マグネットシート特殊加工
付属品 スライドレール×2/レールキャップ×2/スライダー×2/十字穴付きなべタッピンねじ(4×40)×4/十字穴付きトラス小ねじ(M4×10)×4/マーカー:黒・赤×各1/イレーザー×1/取手(紐付き)×1

※スライドレールは、1本(30mm×30mm L=1600mm)のレールを、2本繋いで(L=3200mm)設置いたします。
※製品質量はスクリーン本体にスライドレース(3.0kg)を含んだ数値です。

WSM-F-FV2-2(スライドレール無し) アスペクトフリー

型式 対応
生地
塗装色 イメージ
サイズ
W×H(mm)
映写可能最大インチサイズ 外形寸法
A×B×C(mm)
全高
T(mm)
製品
質量
(kg)
図面ダウンロード
NTSC
(4:3)
HD
(16:9)
WXGA
(16:10)
WSM-068F-FV2-2
※生産終了
WE101 ホワイト 1520×1140 74型 68型 70型 1624×95×68 1240 約5.6 PDF
WSM-068F-FV2-3 WE102 約5.4 DXFDWG PDF
WSM-074F-FV2-2
※生産終了
WE101 2027×1140 91型 84型 2131×95×68 約7.6 PDF
WSM-074F-FV2-3 WE102 約7.3 DXFDWG PDF
スクリーン生地 マグネットシート特殊加工
付属品 マーカー:黒・赤×各1/イレーザー×1/十字穴付きトラスタッピンねじ(4×25)×4/取手(紐付き)×1
