DH-300ディスプレイ天吊ハンガー

DH-300
画像拡大
  • 10年
    保証
  • 搭載サイズ
    45型程度
  • 搭載質量
    ～32kg
仕様・図面ダウンロード
  • 仕様表
  • 設置説明書
  • 図面一覧
  • コマ図一覧
関連情報
・オプション
・ハンガーセット
・ブラウン管テレビ用ハンガーからの交換（アジャストパイプ）
・ディスプレイハンガーの選び方

・DH-300 適合ディスプレイ一覧

ディスプレイ適合表 組合せパイプ長計算

※価格はオープンです。

  • 本体ベース金具左右にそれぞれ1箇所ずつ取付穴を追加し、縦6点止めが可能。
  • これ１台で、75×75の4点止めから200×100の縦6点止めまで幅広く対応。

主な特長

  • ハンガー本体に、VESAマウント規格のアタッチメントプレートAとBの2種を標準付属したユニバーサルパックです。
    • VESA規格（75×75、100×100、200×200、300×300）に適合します。
    • VESA規格以外にはパネル特注で承ります。
  • 最大45型程度（搭載質量32kg以下）まで適合します。
  • 安全性、機能性、デザイン性において考慮していますので空間ディスプレイ専用アイテムとしてご活用下さい。
  • 取付け後の回転・傾斜調整が可能です。

※ 取り付けのために別途パイプセット（TH-PAS）が必要です。
※ ディスプレイハンガーとパイプセットを予め組み合せた、ハンガーセット（DH-300S）もご用意しております。

※搭載荷重にご注意ください。

ページトップへ

DH-300（本体のみ）

取付ピッチ：200×100mm(6点止)、200×100mm(4点止)、200×200mm

DH-300（本体 + アタッチメントA）

取付ピッチ：75×75mm、100×100mm、200×100mm(6点止)

DH-300（本体 + アタッチメントB）

取付ピッチ：300×300mm

ページトップへ

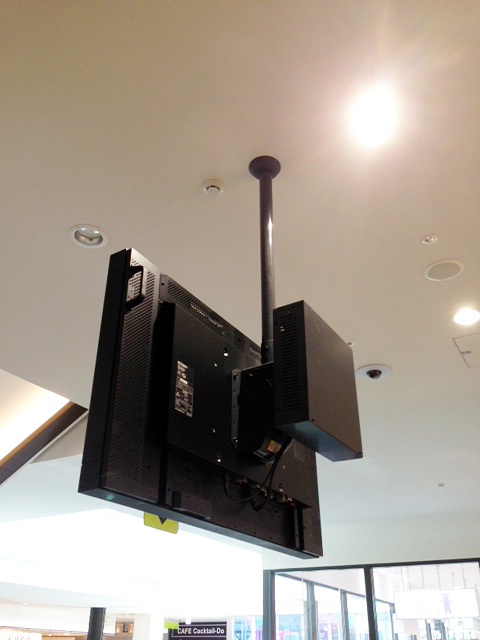

ディスプレイハンガー設置例

ディスプレイハンガー設置例

※図はDH-460の例になりますが、DH-300も同様の設置となります。

パイプ内通線図

ページトップへ

DH-300　主な仕様

型式 塗装色   推奨ディスプレイサイズ 最大搭載質量(kg) 製品質量(kg) 図面ダウンロード
DH-300 ブラック （本体のみ） 45型程度 32.0 3.0 CADダウンロード
DWG		 PDFダウンロード
（DH-10A取付時） 3.5
（DH-10B取付時） 4.5
付属品
天井化粧アダプター、パイプ締付ボルト、ディスプレイ取付ボルト、六角レンチ、アタッチメントA用ボルト、アタッチメントB用ボルト

※ パイプセット（TH-PAS）は含んでいません。別途パイプセットをご注文ください。
※ ディスプレイ取付ボルトセットは基本的な長さのものを付属していますが、機種によっては対応できないものがあります。ディスプレイ取扱説明書等にてご確認の上、別途ご用意ください。

ページトップへ

ハンガーセット

ディスプレイハンガーとパイプセット（右写真）を予め組み合せた、ハンガーセットもご用意しております。
ご注文の際には「ハンガーセット型式」と「セット記号」をご指定ください。（パイプセット単品の詳細情報はこちら）

※組合せ寸法が1601mm以上の場合は、
　長尺パイプ用スラブ取付セット（DH-31A） と 長尺パイプ（特注TH-PA／PAK） の組合せで特注対応いたします。
※ディスプレイハンガーセットはブラックのみをご用意しておりますが、アイボリーをご要望の場合はご相談ください。

TH-PASK
ハンガーセット型式 塗装色 組合せ
ハンガー		 推奨
ディスプレイサイズ		 最大
搭載質量
(kg)		 セット記号 組合せ
パイプセット		 組合せ寸法
(mm)		 製品質量
(kg)		 内容
DH-300S ブラック DH-300 45型程度 32.0 Aセット TH-PA0400SK 450～550 7.1～8.6 ハンガー、パイプセット、
ハンガー付属品一式、
パイプセット付属品一式
Bセット TH-PA0550SK 550～700 7.5～9.0
Cセット TH-PA0700SK 700～850 7.9～9.4
Dセット TH-PA0850SK 850～1000 8.4～9.9
Eセット TH-PA1000SK 1000～1150 8.8～10.3
Fセット TH-PA1150SK 1150～1300 9.2～10.7
Gセット TH-PA1300SK 1300～1450 9.6～11.1
Hセット TH-PA1450SK 1450～1600 10.1～11.6

※製品質量は、本体のみ（アタッチメントプレートなし） ～ アタッチメントプレートDH-10B取付時 の値になります。

パイプ長さイメージ比較（最短で組んだ場合）

パイプ長さイメージ比較

ハンガー設置のポイント

ハンガーの取付けに当たっては、パイプ長に従い正しい取付方法を必ず確認してください。

規格品パイプセット（組合せ寸法：450～1600mm） 特注対応（組合せ寸法：1601～3000mm）
ボルト1本止め ボルト2本止め+振止強化キット
ボルト1本止めで強度を確保できます。 必ず振止強化キットを使用ください。
さらに、最上穴と最下穴へのボルト2本止めが必要です。

ページトップへ

DH-20P（アジャストパイプ）

ブラウン管テレビから液晶など薄型ディスプレイへの交換をお考えの方は、既存のパイプを生かし、短工期・省コストを実現したアジャストパイプDH-20Pをご利用下さい。（DH-20P 製品情報はこちら）

薄型ディスプレイは後部にハンガーの接続金具を取付けるため、CRTからの変更時に既設のハンガーパイプを利用すると、ディスプレイが天井に当たり取付け出来なかったり、取付けが出来ても画面センターがズレて見づらくなる可能性があります。
そのような場合、従来は天井内スラブからパイプ工事を行う必要がありましたが、DH-20Pを利用することにより天井内工事をせず簡単に取り付けることが可能となりました。
