製品情報取付金具（ハンガー）フロアサイネージ用天吊金具HPF
シリーズ
です。
「フロアサイネージをより自由に！」
天井高の限られた空間や下向き投写が不可能なプロジェクターにも対応可能なフロアサイネージ用天吊金具
さまざまなロケーションや制約下での設置もお問い合わせください。ご要望に応じた投写プラン図などシミュレーションもお手伝いします。

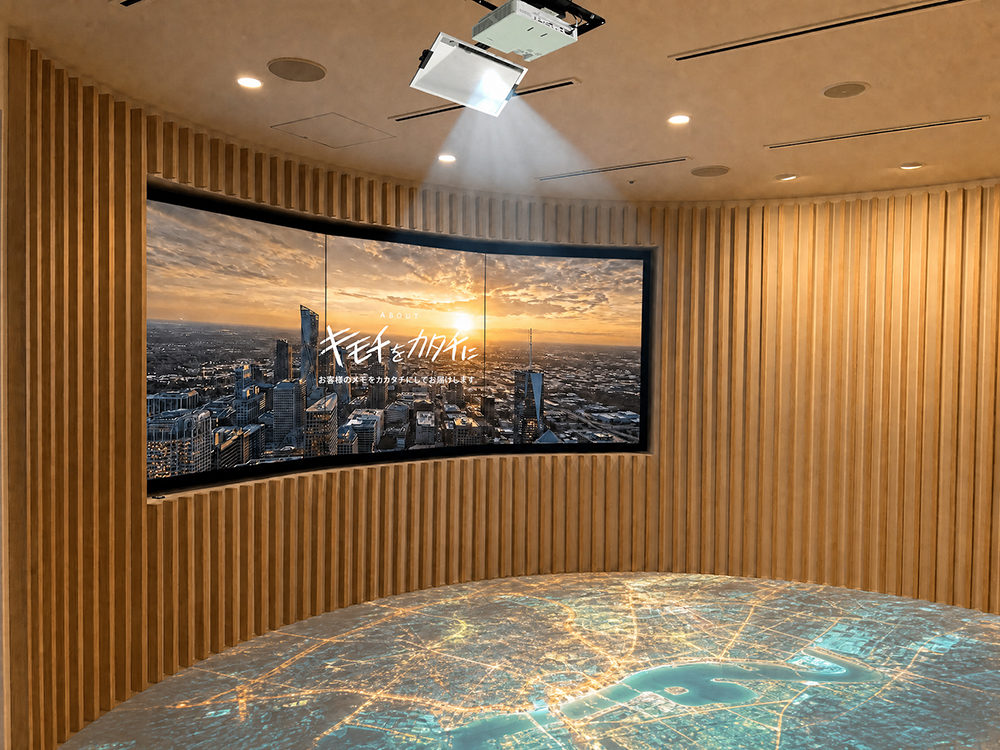

プロジェクターからの水平投写画像をリフェックスミラーに反射させることで、
天井から床面に映像を映し出すことができるフロアサイネージ用天吊金具
プロジェクターを水平姿勢で設置しミラー反射にて映像投写することで、下向き投写が不可能なプロジェクターであっても利用可能。また、ミラー反射することで、天井高が低く十分な投写距離が確保できない環境においても、自由度の高いフロアサイネージの設置を実現します。
プロジェクター取付部には、ユニバーサルタイプや取付ベースタイプなど、プロジェクター天吊金具をセット付属。搭載するプロジェクターに応じた商品選定が可能です。

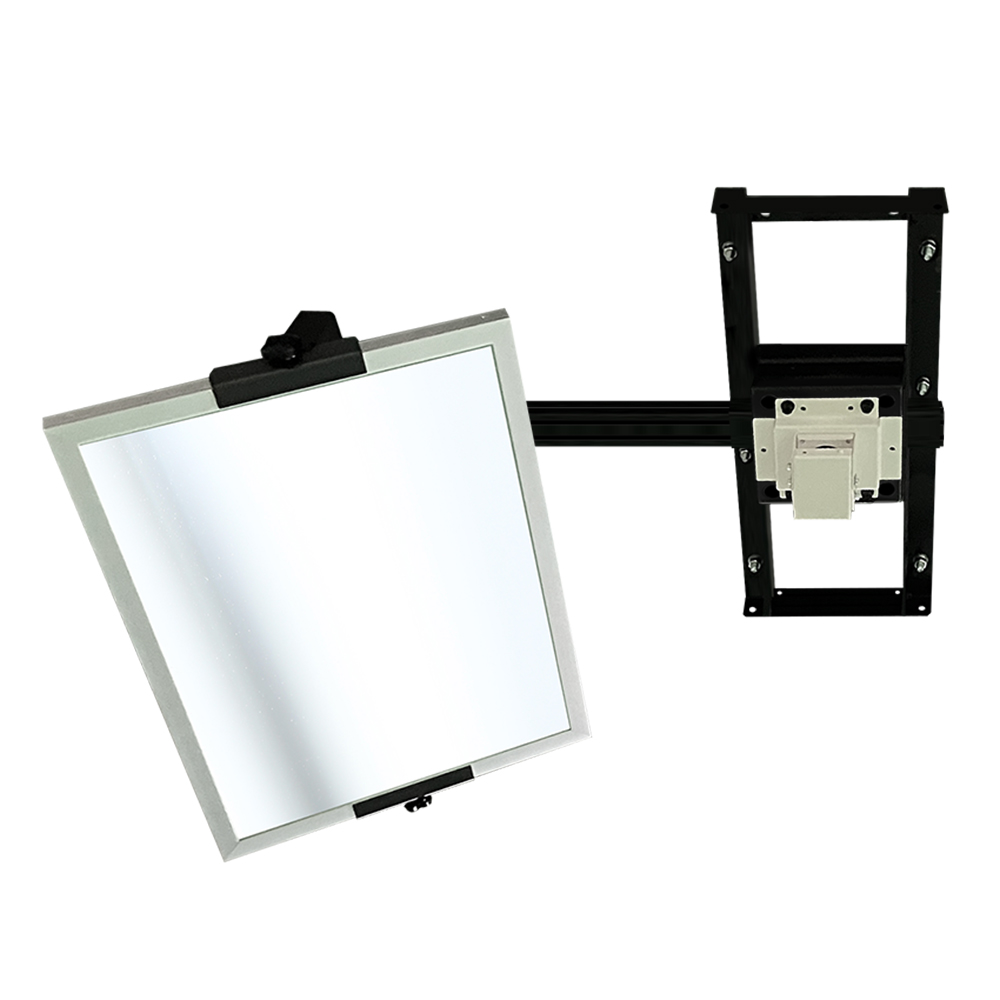

プロジェクター搭載イメージ（HPF-220）
※1 国土交通省が平成元年に建設省住指発第158号として通達した「懸垂物安全指針」
※2 投写プラン図や強度計算書をご要望いただく際は、提出先、目的等詳細をヒアリングさせていただきます。
| 製品型式 ※1 | HPF-100 | HPF-200 | HPF-210 | HPF-220 | HPF-300 | |
|---|---|---|---|---|---|---|
| JANコード | 4942465031198 | 4942465031204 | 4942465031211 | 4942465031228 | 4942465031235 | |
| 最大搭載質量（kgf） | 天吊金具取付部：50、ミラー取付部：4、周辺機器取付ベース部：6 | |||||
| 最大搭載質量 （kgf） |
プロジェクター | 10 | 25 | 30 | ||
| 周辺機器 | 6（オプションの周辺機器取付ベースを取り付けた場合） | |||||
| 質量(kg) | フレーム部 | 12.7（フレーム部 11.1 + ミラー部 1.6） | ||||
| 天吊金具部 | 1.3 | 3.6 | 5.0 | 3.3 | 2.3 | |
| 付属プロジェクター 天吊金具型式 |
 HPC-010U1K-P1 |
 TH-101PJ04 |
TH-111PJ04 |
TH-151PJ04 |
 HP-100 |
|
| プロジェクター 取付仕様 |
ユニバーサル | 専用ベース | ユニバーサル | |||
| プロジェクター取付調整 | 各ハンガーに準じる | |||||
| ミラー位置調整 | ねじ固定式：上下方向60mm、前後方向200mm、左右方向±150mm、回転方向60° | |||||
| 外形寸法(mm) | W697×D1034×H571 | |||||
| 製品合計質量(kg) | 14.0 | 16.3 | 17.7 | 16.0 | 15.0 | |
| 主材質 | スチール、アルミ、樹脂 | |||||
| 外観色 | フレーム部 | ブラック（日塗工 N-10）5分つや相当 | ||||
| 天吊金具部 | ブラック（日塗工 N-10）5分つや相当 | ホワイト(日塗工 N-93 7分つや 相当） | ブラック（日塗工 N-10） 相当 | |||
| 付属品 | 製品組立用ねじセット×1、プロジェクター取付用ねじセット×1、ミラー（W640×H470×t27）×1 | |||||
| オプション | 周辺機器取付ベース H-M01 | |||||
| 図面ダウンロード |
   |
|
|
|
|
|
※1 フレームに必要なプロジェクター天吊金具がセットされた型式です。
※ 仕様およびデザインは、改良・改善のため予告なく変更することがあります。
※ 搭載プロジェクターについては、各天吊金具に準じます。
※ 搭載プロジェクターは垂直キーストン補正±30°以上可能な機種を推奨します。
注意
※ 搭載されるプロジェクターの仕様を必ずご確認のうえ、搭載して下さい。 規格外の場合は別途ご相談下さい。 万一、規格外で搭載されますとメーカーの保証が受けられない場合が有ります。
