LED-100LEDビジョン(ハウジング)

LEDビジョンLED-100
画像拡大
  • 1年
    保証
  • 受注
    生産
仕様・図面ダウンロード
  • 仕様表
  • 図面一覧

※価格はオープンです。

縦長で視認性の高いLEDビジョン。自発光により外光に負けない、明るい映像を映し出します。

主な特徴

  • LEDピッチは4mm、SMD素子を採用。
  • 屋内用 800cd/㎡。
  • LEDユニット、コントローラー/プロセッサーが一体となったセット品にてご提供。商品選定の煩わしさを軽減。
  • フルオーダーでご要望のサイズの製造も可能。
  • メンテナンス方法は前面、背面から対応が可能。
  • 水平、垂直の視野角は水平160°、垂直140°を実現。

ページトップへ

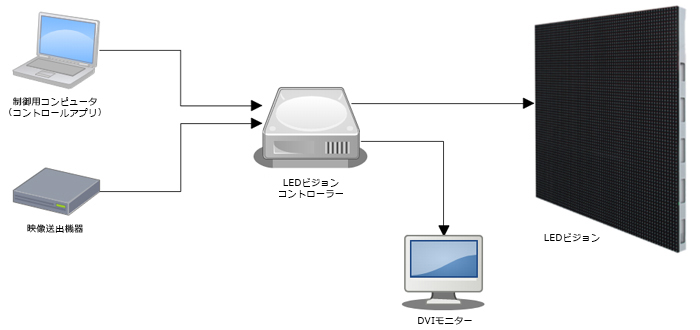

システム構成例

LEDビジョン システム構成例

上記はシステム構成例です。お客様のご利用環境に合わせた機器をご提案いたします。
※制御用コンピュータ、映像送出機器、DVIモニターは、本システムには標準装備していません。別途ご準備ください。

ページトップへ

表示用の画像・動画の作り方

例)LED-100(4.0mmピッチLED、W576 × H2304)の場合
映像送出機器からはフルHDの解像度(W1920 × H1080)で出力し、LEDビジョンに表示する解像度(W144 × H576)に合わせて、LEDビジョンコントローラーで表示部分だけを出力しますので、以下の様な画像や動画を制作する必要があります。

LEDビジョン 表示用の画像・動画の作り方

ページトップへ

主な仕様

商品型式 LED-100
筺体構造 鋼材フレーム + 化粧パネル組立式
外形寸法 W × H × D(mm) 656 × 3100 × 200
筺体設置方法 床面および壁面へのボルト固定
LED方式 Black SMD RGB3チップ
モジュールサイズ(mm) 288 × 288
使用環境 屋内
イメージサイズ W × H(mm) 576 × 2304
ドットピッチ(mm) 4.0
モジュール数 W × H 16(2 × 8)
解像度 W × H 144 × 576
画面サイズ(インチ) 93.5
IP保護 前面 IP40 / 背面 IP21
最小視認距離(m) 4
LED素子寿命(時間) 100,000
輝度(cd/㎡) 800
視野角(水平/垂直) 160°/140°
音声最大出力 15W + 15W
システム最大消費電力 1500W以下(STBを除く)
システム質量(kg) 約100
図面ダウンロード DXF DWG PDFダウンロード
