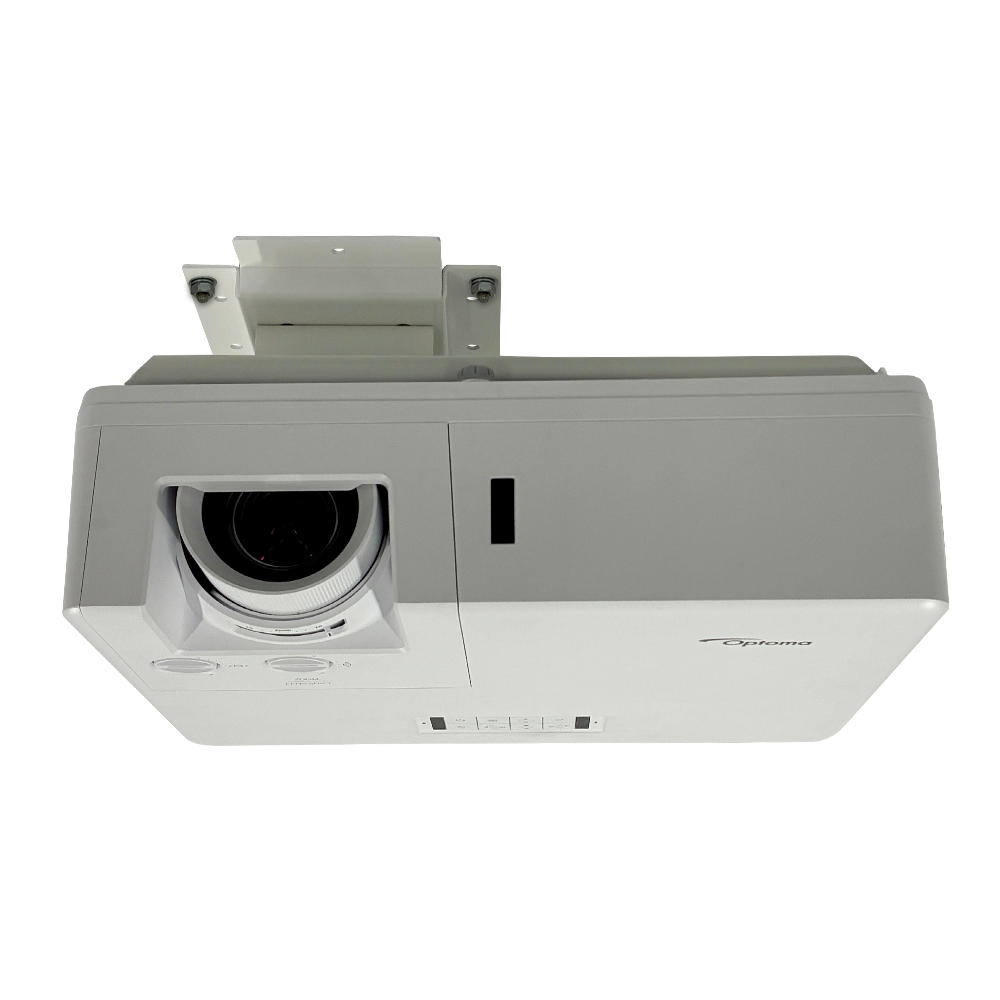

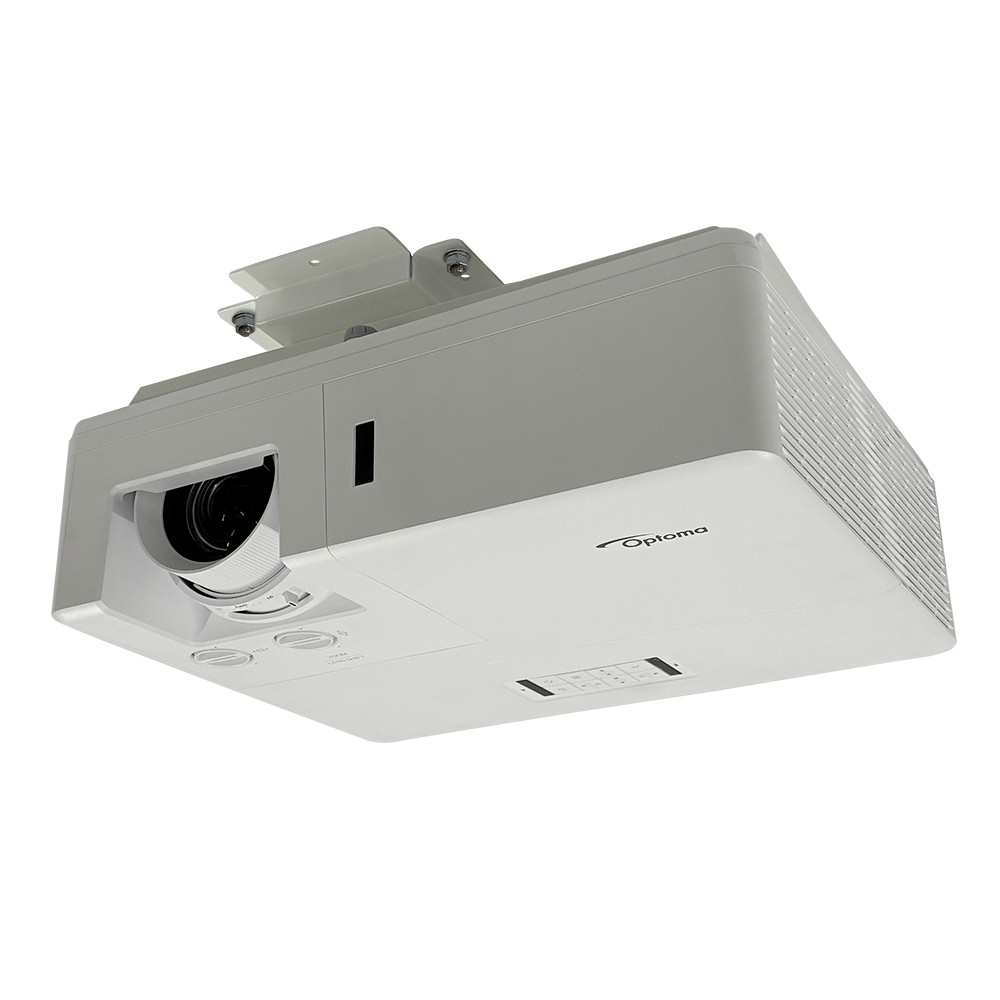

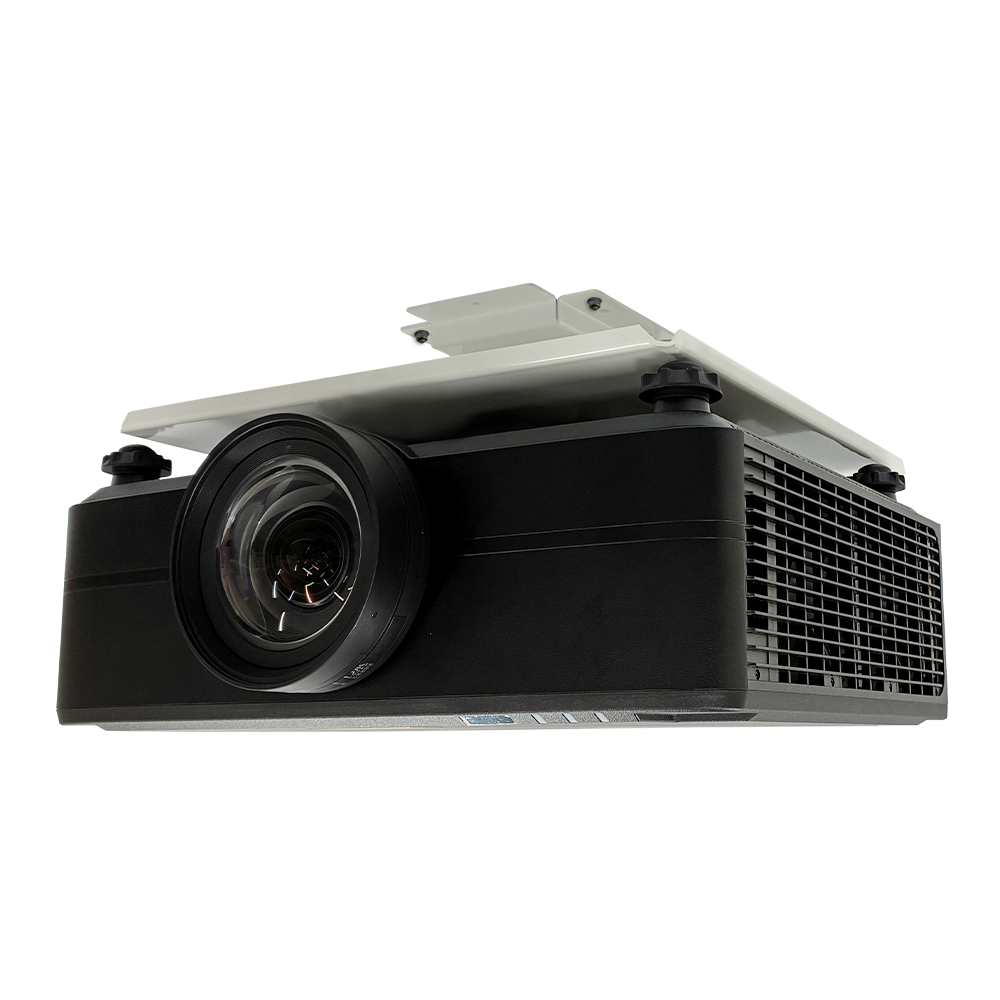

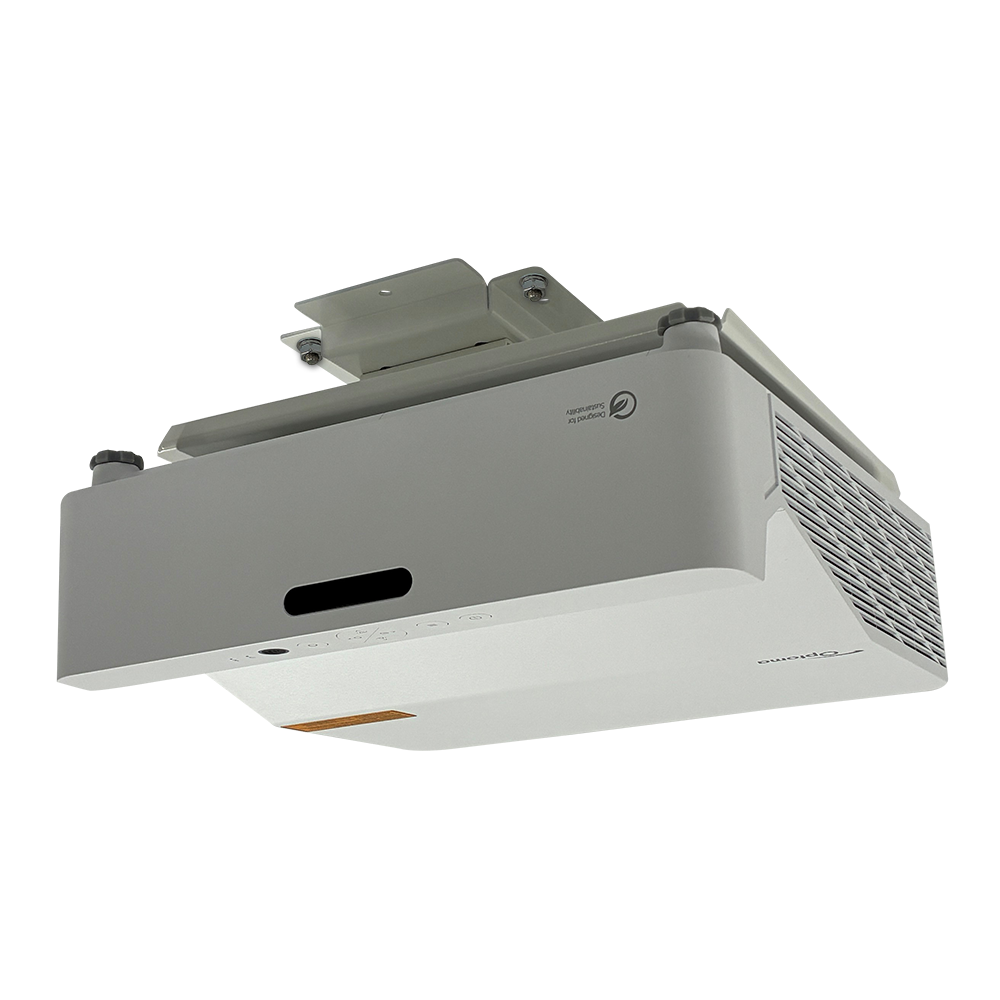

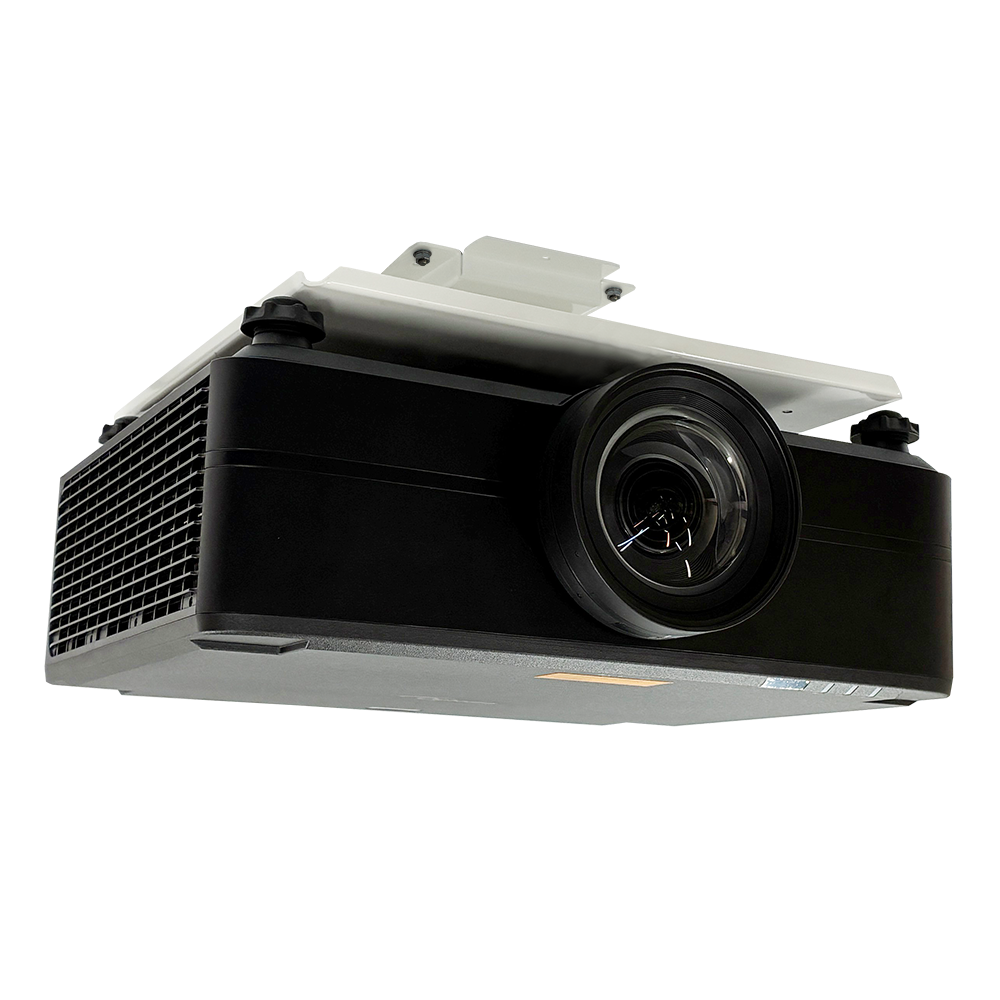

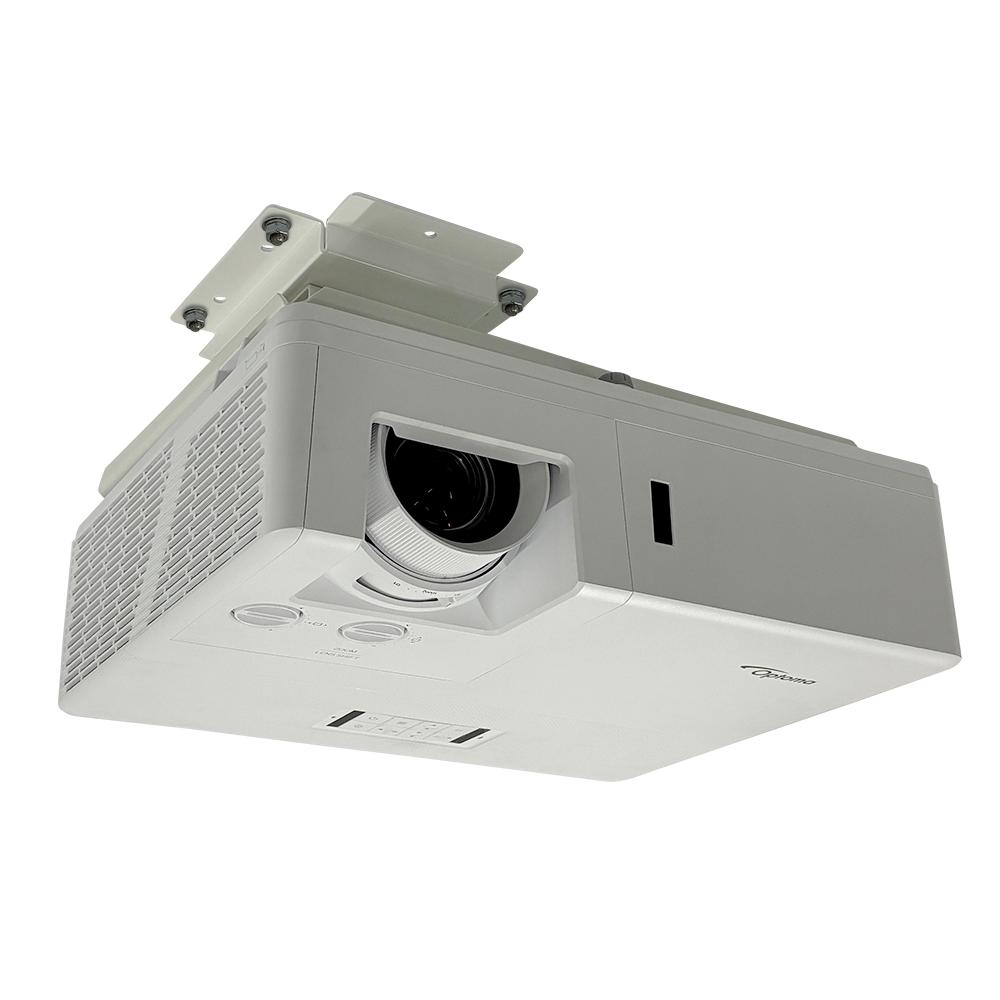

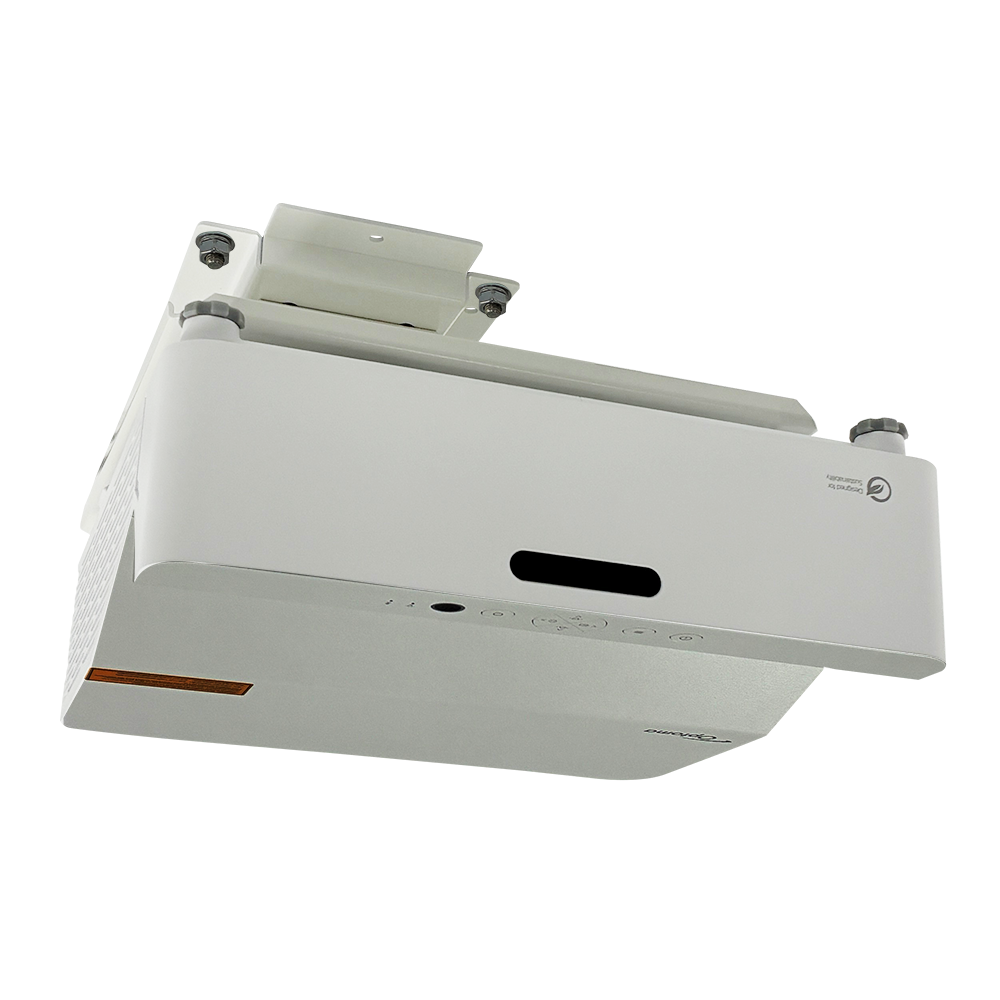

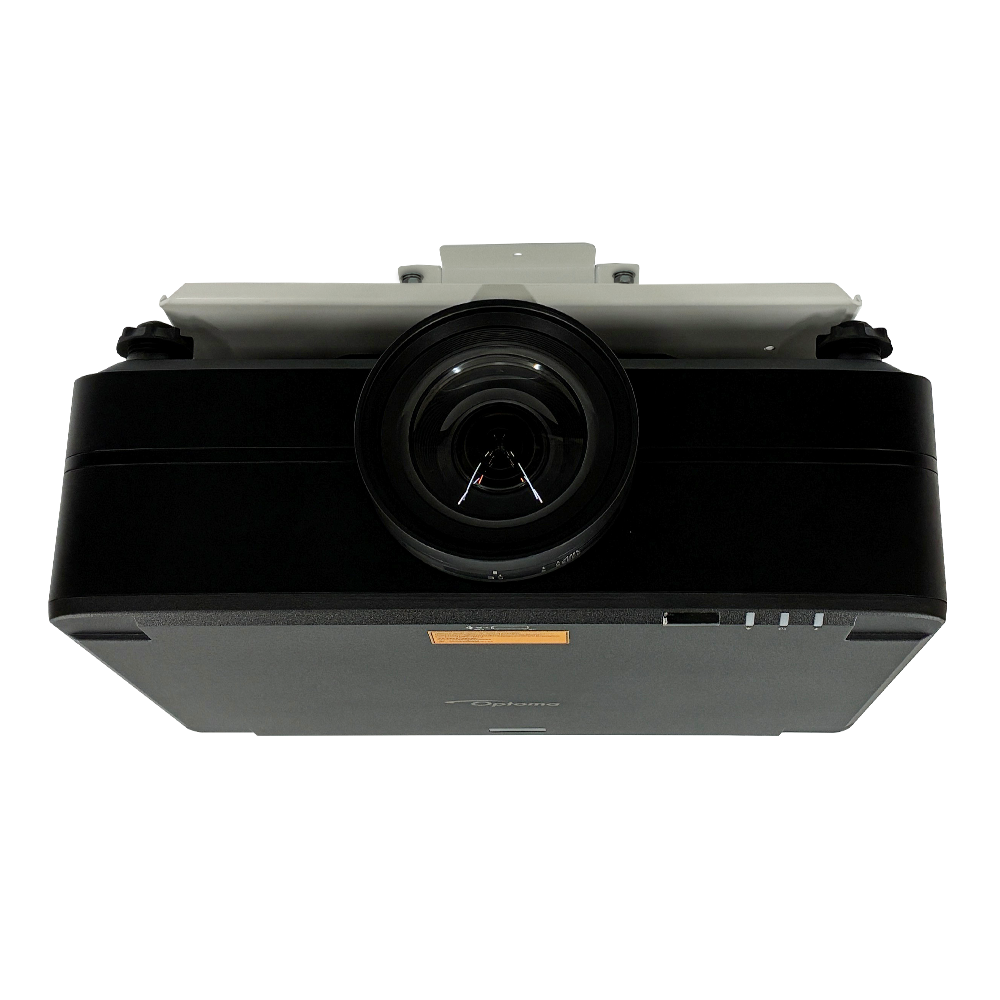

TH-101／111／151PJプロジェクター天吊ハンガー(低天井用・取付ベース)

TH-111PJ03は2023年3月17日に生産を終了しました。
長年ご愛顧いただきまして心より御礼申し上げます。
後継機についても今後とも相変わらぬお引き立てを賜りますよう心よりお願い申し上げます。
TH-101／111／151 PJ03
画像拡大
  • 10年
    保証
  • 搭載質量
    ～25kg
型式 外形寸法 塗装色
TH-101PJ03 300×300×90mm アイボリー色
（日塗工25-90C相当）
TH-111PJ03
※生産終了		 400×400×90mm アイボリー色
（日塗工25-90C相当）
TH-111PJ04 ホワイト
（日塗工 N-93 7分つや 相当）
TH-151PJ03 350×250×90mm アイボリー色
（日塗工25-90C相当）
仕様・図面ダウンロード
  • 仕様表
  • 設置説明書
  • 図面一覧

※価格はオープンです。

主な特徴

  • 一般家庭の天井高さ2300mm～2400mmに対応し、天井面直下に取り付けができます。
  • 電源・映像ケーブル通線用開口部により、天井面への別途開口が不要です。
  • 水平／垂直のレベル調整（傾斜機構）が可能で、画面のセッティングが容易です。
  • プロジェクターと天井金具は分離方式で、取り付けの落下リスクを軽減する特殊形状を採用。ボルト固定で落下の心配はありません。
  • プロジェクターの入れ替えが発生してもベース部分だけの交換で対応できます。
  • ご使用のプロジェクターの仕様に合わせ取り付け穴加工し出荷いたしますので、レンズ芯とパイプ芯を合わせることができます。ご発注時にご使用のプロジェクターをお知らせください。
レンズセンター

※一部プロジェクターにはレンズ芯とパイプ芯を一致できないものがありますが、予めご了承ください。
※設置についてはメーカー金具取付位置と異なるものがありますのでご注意下さい。

ページトップへ

TH-101PJ03／111PJ03／151PJ03 主な仕様

型式 塗装色 外形寸法
（ｍｍ）		 搭載質量 調整角度 製品質量
（kg）		 図面ダウンロード
TH-101PJ03 アイボリー色
（日塗工25-90C相当）		 300×300×90 0.25kN
（25kgf）		 上下チルト：上5°・下10°
左右チルト：±10°
回転：±10°		 3.6 DXF JWW
DWG PDF
TH-111PJ03
※生産終了		 アイボリー色
（日塗工25-90C相当）		 400×400×90 5.0 PDF
TH-111PJ04 ホワイト
（日塗工 N-93 7分つや 相当）		 DXF PDF
DWG
TH-151PJ03 アイボリー色
（日塗工25-90C相当）		 350×250×90 3.3 DXF JWW
DWG PDF

※ 製品材質はスチール
