DH-460ディスプレイ天吊ハンガー

DH-460
画像拡大
  • 10年
    保証
  • 搭載サイズ
    37～52型程度（横設置）
  • 搭載サイズ（L）
    50～65型程度（横設置）
  • 搭載質量
    ～80kg
仕様・図面ダウンロード
  • 仕様表
  • 組立・取扱説明書
  • 図面一覧
関連情報
・オプション
・ハンガーセット
・ブラウン管用ハンガーからの交換（アジャストパイプ）
・ディスプレイハンガーの選び方

・DH-460（取付金具M）適合ディスプレイ一覧
・DH-460（取付金具L）適合ディスプレイ一覧

ディスプレイ適合表 組合せパイプ長計算

※価格はオープンです。

  • 薄型ディスプレイ（液晶テレビ、プラズマテレビ）の天井吊り下げ設置に。
  • ディスプレイの機種が不明で、ハンガーだけを事前に設置する現場に最適。
  • 多数の人が集まる公共施設、待合室、会議室、保養所に。

主な特長

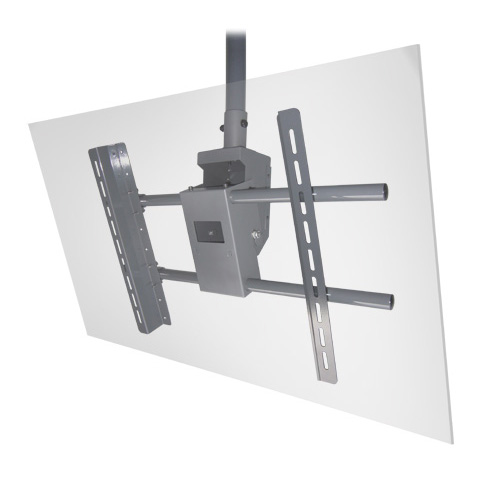

  • ユニバーサルアタッチメントを開発。VESA規格も含めた全ての薄型ディスプレイに適合します。37型～65型までに適合、ディスプレイが仮定の段階での施工にも幅広く対応します。
  • ユニバーサル金具の取り付け上下幅は、最大200mm。ディスプレイの取り付け位置の調整幅が広くなりました。
  • アタッチメントの取付金具を、サイズに合わせて2種類ご用意。
    • 取付金具M　37～52型用　（※オプションとしての型式はDH-52になります）
    • 取付金具L　50～65型用　（※オプションとしての型式はDH-65になります）
      ※サイズ65型以上でも、搭載質量80.0kg以下であれば搭載可能な場合があります。詳細はお問い合わせください。
    標準では取付金具Mのみが付属いたします。取付金具Lをご要望の場合は発注時にご指定ください。
    ※アタッチメントがディスプレイからはみ出すため、37型未満にはDH-300をお勧め致します。
    ※一部65型には適合しない場合があります。その場合には、特注対応が可能です。
  • コンセント付きで電源供給が容易。
  • ディスプレイの配線をパイプ内に収めることができます。
  • 設置後の回転・傾斜調整が可能です。
  • 取付金具本体を分割取付型（写真下）とし、パイプ側本体工事終了後に、薄型ディスプレイ取付後のディスプレイ側本体を、引掛け、取り付けする事が可能となり、作業効率が大幅に改善しました。

※ 取り付けのために別途パイプセット（TH-PAS）が必要です。
※ ディスプレイハンガーとパイプセットを予め組み合せた、ハンガーセット（DH-460S／460LS）もご用意しております。

ページトップへ

ディスプレイハンガー設置例

ディスプレイハンガー設置例 パイプ内通線図

ページトップへ

DH-460　主な仕様

型式 塗装色 推奨ディスプレイサイズ 最大搭載質量(kg) 製品質量(kg) 動作範囲
（左右旋回）		 前後傾斜角度 図面ダウンロード
DH-460　取付金具M ブラック 37～52型程度 80.0 8.0 360° 0°、10°、20° DXF PDFダウンロード
DH-460　取付金具L 50～65型程度 9.0 360° 0°、10°、20° DWG
付属品
天井化粧アダプター、ディスプレイ取付ボルト、AC100Vコンセント付、取付ネジセット（M4,M5,M6,M8）、六角レンチ（M6用,M8用）

※ パイプセット（TH-PAS）は含んでいません。別途パイプセットをご注文ください。
※ 振止強化キットは（FK-01/02）は含んでいません。
※ 製品質量は大型アタッチメントの場合9kgになります。
※ 取付金具Lでは、サイズ65型以上でも搭載質量80.0kg以下であれば搭載可能な場合があります。詳細はお問い合わせください。

ページトップへ

ハンガーセット

ディスプレイハンガーとパイプセット（右写真）を予め組み合せた、ハンガーセットもご用意しております。
ご注文の際には「ハンガーセット型式」と「セット記号」をご指定ください。（パイプセット単品の詳細情報はこちら）

※組合せ寸法が1601mm以上の場合は、
　長尺パイプ用スラブ取付セット（DH-31A） と 長尺パイプ（特注TH-PA／PAK） の組合せで特注対応いたします。
※ディスプレイハンガーセットはブラックのみをご用意しておりますが、アイボリーをご要望の場合はご相談ください。

TH-PASK
ハンガーセット型式 塗装色 組合せ
ハンガー		 推奨ディスプレイサイズ 最大
搭載質量
(kg)		 セット記号 組合せ
パイプセット		 組合せ寸法
(mm)		 製品質量
(kg)		 内容
DH-460S ブラック DH-460
取付金具M		 37～52型程度 80.0 Aセット TH-PA0400SK 450～550 12.6 ハンガー、パイプセット、
ハンガー付属品一式、
パイプセット付属品一式
Bセット TH-PA0550SK 550～700 13.0
Cセット TH-PA0700SK 700～850 13.4
Dセット TH-PA0850SK 850～1000 13.9
Eセット TH-PA1000SK 1000～1150 14.3
Fセット TH-PA1150SK 1150～1300 14.7
Gセット TH-PA1300SK 1300～1450 15.1
Hセット TH-PA1450SK 1450～1600 15.6
ハンガーセット型式 塗装色 組合せ
ハンガー		 推奨ディスプレイサイズ 最大
搭載質量
(kg)		 セット記号 組合せ
パイプセット		 組合せ寸法
(mm)		 製品質量
(kg)		 内容
DH-460LS ブラック DH-460
取付金具L		 50～65型程度 90.0 Aセット TH-PA0400SK 450～550 13.1 ハンガー、パイプセット、
ハンガー付属品一式、
パイプセット付属品一式
Bセット TH-PA0550SK 550～700 13.5
Cセット TH-PA0700SK 700～850 13.9
Dセット TH-PA0850SK 850～1000 14.4
Eセット TH-PA1000SK 1000～1150 14.8
Fセット TH-PA1150SK 1150～1300 15.2
Gセット TH-PA1300SK 1300～1450 15.6
Hセット TH-PA1450SK 1450～1600 16.1

パイプ長さイメージ比較（最短で組んだ場合）

パイプ長さイメージ比較

ハンガー設置のポイント

ハンガーの取付けに当たっては、パイプ長に従い正しい取付方法を必ず確認してください。

規格品パイプセット（組合せ寸法：450～1600mm） 特注対応（組合せ寸法：1601～3000mm）
ボルト1本止め ボルト2本止め+振止強化キット
ボルト1本止めで強度を確保できます。 必ず振止強化キットを使用ください。
さらに、最上穴と最下穴へのボルト2本止めが必要です。

ページトップへ

DH-20P（アジャストパイプ）

ブラウン管テレビから液晶など薄型ディスプレイへの交換をお考えの方は、既存のパイプを生かし、短工期・省コストを実現したアジャストパイプDH-20Pをご利用下さい。（DH-20P 製品情報はこちら）
