EY電動スクリーン

【お願い】4芯モジュラージャック供給不足に伴う一部仕様変更のお知らせ

現在、4芯モジュラージャックは世界的な供給不足により入手困難となっているため、一部仕様を変更して対応いたします。
このため、当面の間、電動スクリーンの一部製品につきましては、回路ボックスの仕様を、ピンジャックおよびステレオミニプラグを使用した仕様へ変更いたします。なお、回路ボックスの仕様のみ変更となり、型式に変更はありません。製品の機能・性能・安全性への影響もありません。4芯コネクターの供給が安定し次第、従来仕様での出荷を再開する予定です。

お客様ならびにお取引先様には、ご不便とご迷惑をお掛けいたしますことを深くお詫び申し上げます。何卒ご理解とご協力を賜りますよう、よろしくお願い申し上げます。

詳細はこちら

1年
保証
セミオーダー
可
カートリッジ
交換

100～150型

画面サイズ（相当）	100	120	150
アスペクトフリー

取扱説明書／設置説明書

・スクリーン生地対応表（用途別／型式別）
・単品カタログ

※価格はオープンです。

オールA接点
DC5V

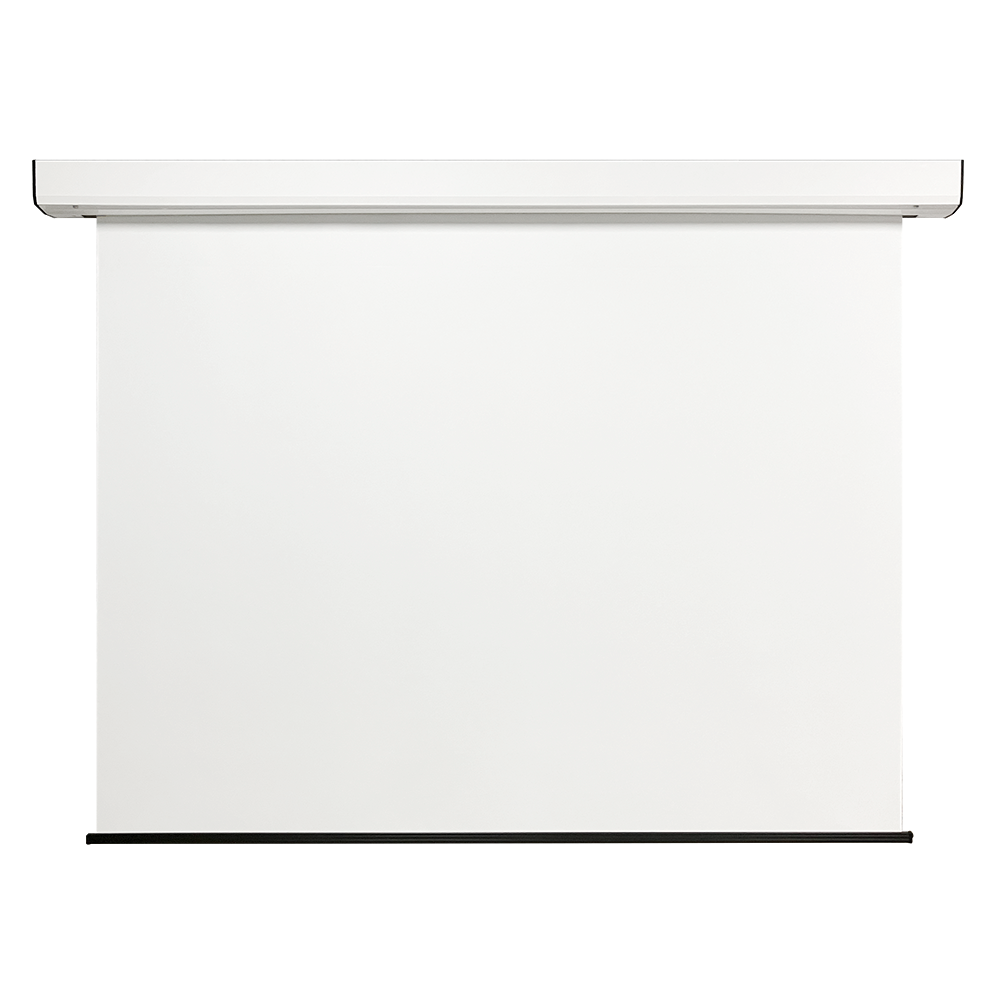

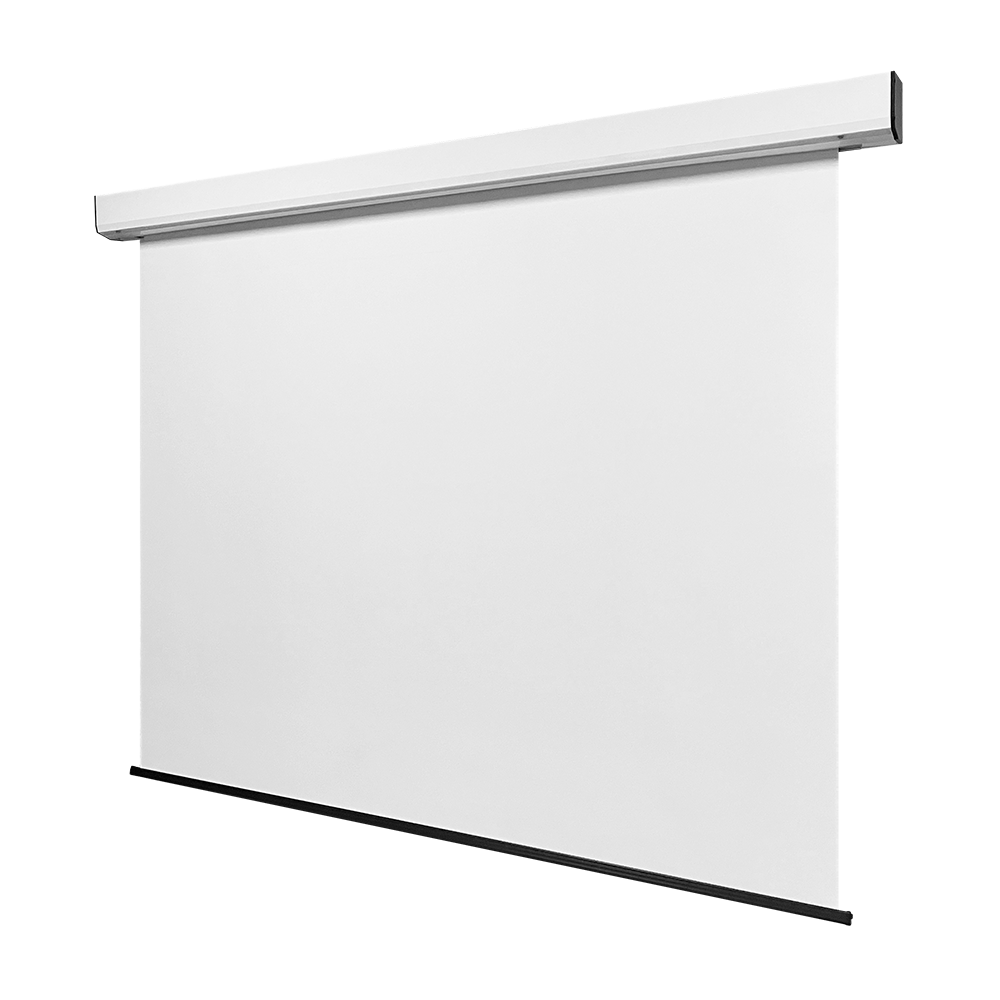

多くの新しい機構を追求、設置性とメンテナンス性に優れた電動スクリーン。

活用シーン

設置時のわずかなズレやゆがみをすぐに調整でき、長期的に綺麗な画面状態を維持しますので常設環境での多用途利用に最適です。スッキリしたデザインで、インテリア性を重視する環境にもマッチします。

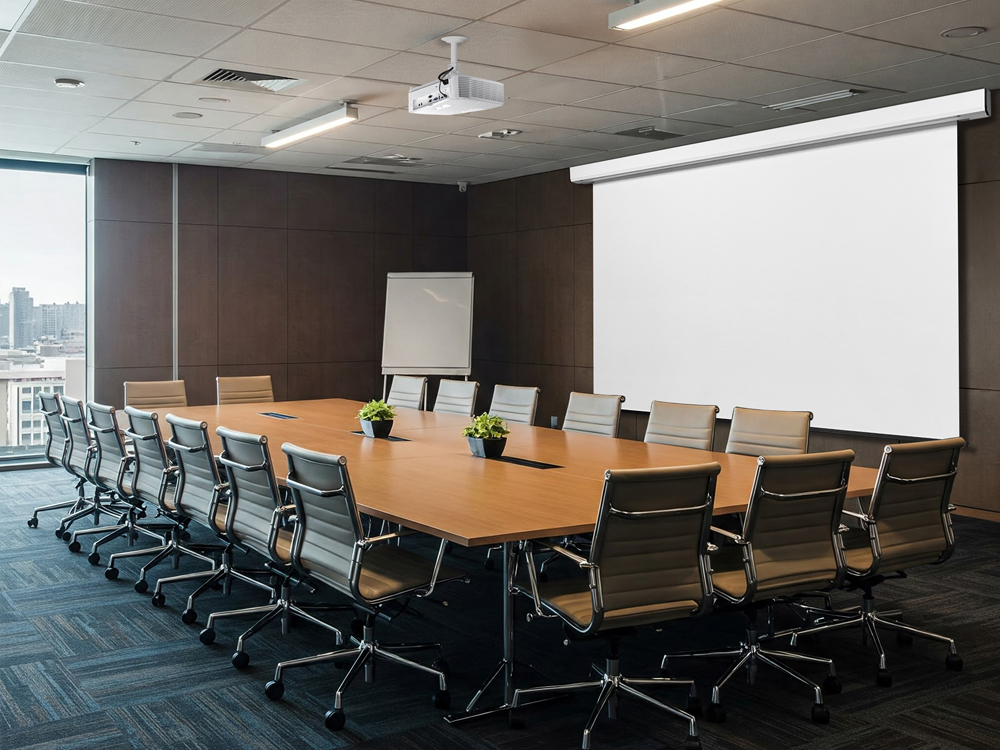

会議室・研修ルーム

企業や店舗のエントランスやショールーム

講堂・ホール

主な特長

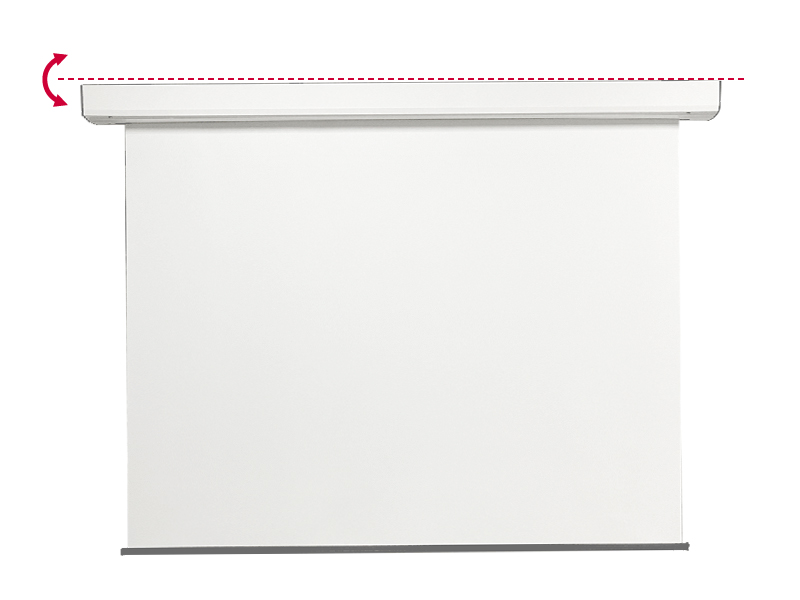

より水平に設置しやすい

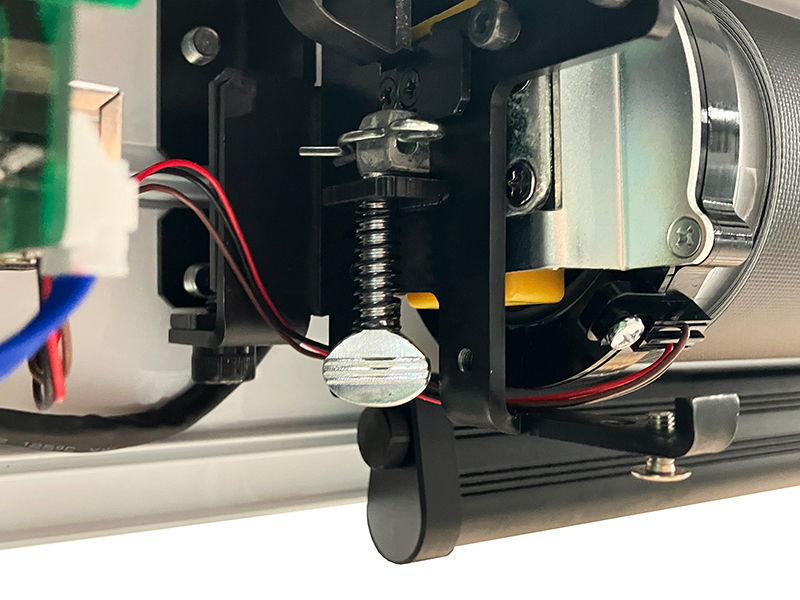

設置後に水平レベルの微調整が可能。ケース内の基板側にある調整ねじ（うちわボルト）で傾きを±3㎜調整できます。
壁や天井下地に歪みがあっても水平レベルが取れて、しわを予防します。

スクリーン下側のしわをスムーズに調整

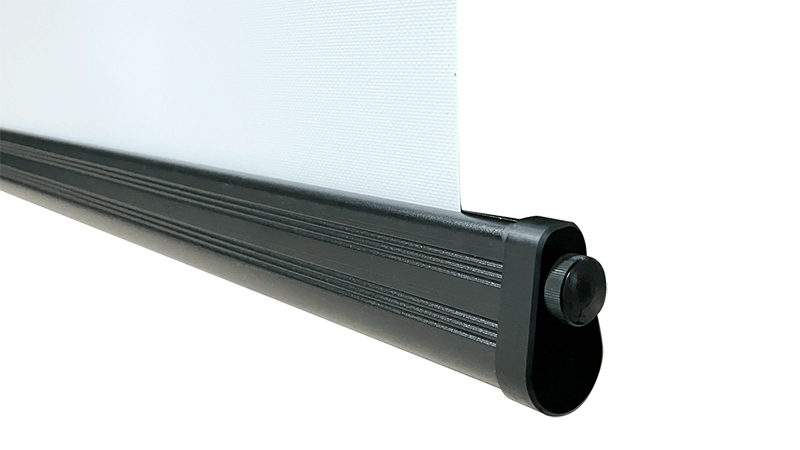

設置後の平面性を向上させる調整機能として、スクリーン下パイプ部に新方式のテンション調整ノブを装備しました。
経年劣化によるしわも調整機構で修正できます。

両端の調整ねじでしわを修正

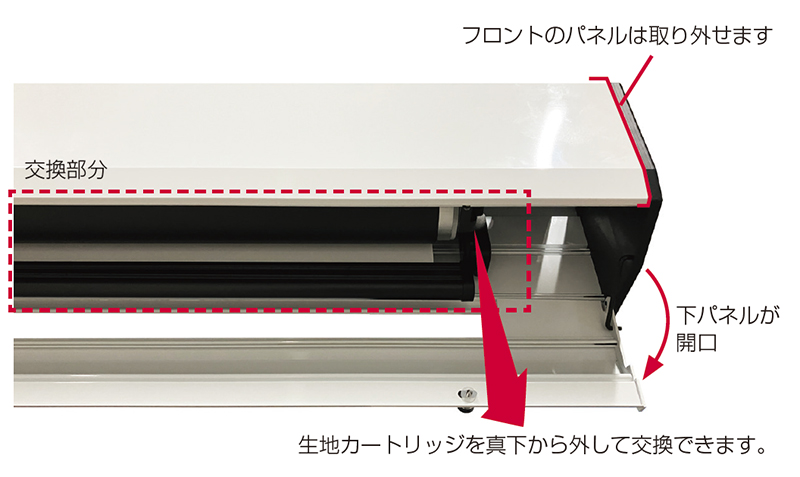

天井や壁設置時も生地交換がラクラク

ケースのフレーム底面が下側に開くようになりました。下から生地カートリッジを外せるため、ボックス内に設置した場合も簡単に生地交換ができます。

ブラケットが見えない洗練された外観

前面・両側面のパネルで背面のスライディングブラケットが隠れる構造なので、壁や天井に設置したときに余計な金具が見えず、すっきりとした外観になります。

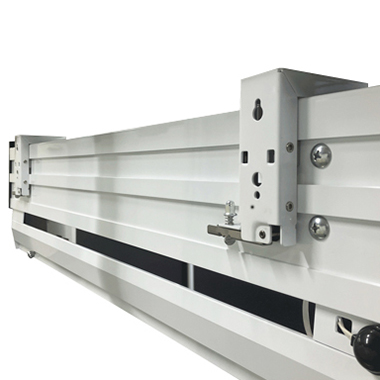

背面から見たスライディングブラケットの様子

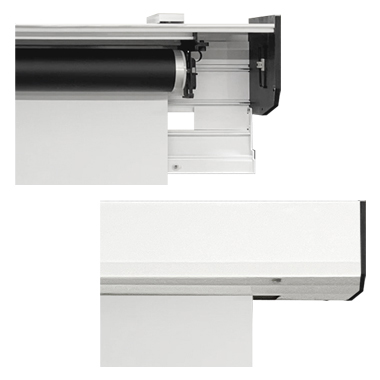

スライディングブラケット使用時に前面カバーを取り付けた様子

アスペクトフリーの考え方

アスペクトフリースクリーンは、アスペクト比16:9をベースにサイズ（型）を設定しております。黒マスクに画像を合わせることなく幕面のどの位置にでも自由に投写できます。

主な仕様

サイズ（型）	型式	スクリーンサイズ W×H（mm）	外形寸法 W×D×H（mm）	全高（mm）	製品質量（kg）
100	EY-100F1-01-WG103	2314×1950	2630×157×168	2156	21.6
120	EY-120F1-01-WG103	2757×1950	3073×157×168	2156	24.6
150	EY-150F1-01-WG103	3421×1950	3737×157×168	2156	29.0
