CLA・CLBシリーズレクチャー卓 EIA

画像拡大
仕様・図面ダウンロード
スタンダードタイプ ウッド ノックダウン 仕様表
完成品出荷 仕様表
ホワイト ノックダウン 仕様表
完成品出荷 仕様表
開口タイプ ウッド ノックダウン 仕様表
完成品出荷 仕様表
ホワイト ノックダウン 仕様表
完成品出荷 仕様表
コンソールタイプ ウッド ノックダウン 仕様表
完成品出荷 仕様表
ホワイト ノックダウン 仕様表
完成品出荷 仕様表

※ 一部、新バージョンの型式が記載されていますが、
サイズは同一なので参考としてご活用ください。

  • 組立・取扱説明書
  • 図面一覧
  • コマ図一覧
関連情報
オプション単品カタログ
  • グリーン購入法推奨
  • F☆☆☆☆

機能性・収納性に優れ、使い勝手を考慮したバリエーションも充実。
32ユニットと余裕のある正面マウント数、腰掛のできる足入れタイプなど、隅々まで収納性と使い勝手の良さを追求。またリモコンの使えるガラス扉、保管性に優れた木扉はともに上部鍵仕様で施錠が楽。堅牢・安全で、シックな仕上がりがすっきりと機能美あふれるデザインになっています。タイプやカラーなど、バリエーションも豊富。AVホール、視聴覚室、プレゼンテーション・・・など、多彩なステージで活躍します。

型式検索

イメージ
型式
図面ダウンロード PDFダウンロード DXFダウンロード DWGダウンロード
出荷方式
EIAユニット数
足入れ
天板形状

主な特長

説明
  • 用途で選べる6タイプ
    「スタンダードタイプ」「開口タイプ」「コンソールタイプ」にそれぞれ足入れタイプの6つのタイプをご用意しました。用途や使用する状況に応じて、最適なタイプをお選びいただけます。
  • 余裕のEIA規格 32Uマウント数
    機器のサイズなどに応じてフレキシブルに対応できるように、EIA金具を標準装備。正面マウント数は32Uとしました。
    ※足入れタイプは16U
  • 後付で扉取付可能
    扉なしのタイプでも、後からオプションでガラス扉か木扉を簡単に取り付けることができます。
    また、扉に傾き調節機構を追加し、微調整が可能になりました。
  • バックパネルの脱着が可能
    機器の配線や結線などの作業もラクラク行えます。
  • らくらく270°回転扉
    ユニットテーブルで好評をいただいている270°回転扉を採用。機器の収納や操作が楽に行えます。
  • 底板の安定性を高めたキャスター仕様
    双輪Ø60mmのキャスターを6個装着する事で安定性を高めました。
  • キャスターを隠すハカマを装備
    キャスターを見えにくくすることで、よりすっきりとしたデザインとしました。
  • 高級感のあるデザイン
    低圧メラミン化粧板を使い表面硬度を上げました。また板厚を増やすことで高級感のある仕上げとしました。外観もすっきりと機能美あふれるデザインです。
  • 側面板に放熱孔を設置
    放熱用の通気口を側面板に設け、外観デザインが向上しました。シーンに応じた設置が可能です。
  • 両側面板に取付用ノック穴を加工
    市販の端子盤が取付できるように、左右の側面板にそれぞれ取付用ノック穴を用意しました。
  • 扉には左右それぞれに鍵を装着
    万一の事態を考慮し、盗難対策もきめ細かに施しました。また鍵の位置を左右の扉にそれぞれ上側に設置し、使いやすさを向上しました。
  • 環境に優しい材料を厳選

※完成品出荷は別途組立作業費が必要です。
※完成品出荷の場合は、チャーター便でのお届けが可能。到着日、到着時間の指定も出来ます。

ページトップへ

スタンダード足入れタイプ 主な仕様

扉なし ガラス扉 木扉
ウッド ホワイト ウッド ホワイト ウッド ホワイト
CLA-16UM2-N06FS CLA-16UW1-N06FS CLA-16UM2-G06FS CLA-16UW1-G06FS CLA-16UM2-W06FS CLA-16UW1-W06FS
発送方法:ノックダウン(お客様組立)
型式
CLA-16UM2-N06FS
型式
CLA-16UW1-N06FS
型式
CLA-16UM2-G06FS
型式
CLA-16UW1-G06FS
型式
CLA-16UM2-W06FS
型式
CLA-16UW1-W06FS
JANコード
4942465030689
JANコード
4942465020420
JANコード
4942465030726
JANコード
4942465020666
JANコード
4942465030702
JANコード
4942465020543
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
発送方法:完成品出荷 ※1
型式
CLB-16UM2-N06FS
型式
CLB-16UW1-N06FS
型式
CLB-16UM2-G06FS
型式
CLB-16UW1-G06FS
型式
CLB-16UM2-W06FS
型式
CLB-16UW1-W06FS
JANコード
4942465030863
JANコード
4942465020789
JANコード
4942465030900
JANコード
4942465021021
JANコード
4942465030887
JANコード
4942465020901
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
製品質量:約74.0kg 製品質量:約78.6kg 製品質量:約79.8kg
天板形状 スタンダードタイプ
材質 本体・棚板:低圧メラミン化粧板 、 金具類:スチール
機器取付 EIA16 、 端子盤取付用側面ノック穴×2
外形寸法(mm) (W)1125×(H)1067×(D)630
キャスター Ø60双輪キャスター6個 (手前両端2個はストッパー付き)
付属品 扉なし 棚板2 枚、機器取付用化粧ネジ40本、(ノックダウンのみ付属には組立用ねじセットも付属)
ガラス扉 棚板2枚、機器取付用化粧ネジ40本、 解除キー2個、(ノックダウンのみ付属には組立用ねじセットも付属)
木扉 棚板2枚、機器取付用化粧ネジ40本、 解除キー2個、(ノックダウンのみ付属には組立用ねじセットも付属)

※1 完成品出荷は別途組立作業費が必要です。

ページトップへ

スタンダードタイプ 主な仕様

扉なし ガラス扉 木扉
ウッド ホワイト ウッド ホワイト ウッド ホワイト
CLA-32UM1-N06NS CLA-32UW1-N06NS CLA-32UM1-G06NS CLA-32UW1-G06NS CLA-32UM1-W06NS CLA-32UW1-W06NS
発送方法:ノックダウン(お客様組立)
型式
CLA-32UM1-N06NS
型式
CLA-32UW1-N06NS
型式
CLA-32UM1-G06NS
型式
CLA-32UW1-G06NS
型式
CLA-32UM1-W06NS
型式
CLA-32UW1-W06NS
JANコード
4942465020376
JANコード
4942465020437
JANコード
4942465020611
JANコード
4942465020673
JANコード
4942465020499
JANコード
4942465020550
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
発送方法:完成品出荷 ※1
型式
CLB-32UM1-N06NS
型式
CLB-32UW1-N06NS
型式
CLB-32UM1-G06NS
型式
CLB-32UW1-G06NS
型式
CLB-32UM1-W06NS
型式
CLB-32UW1-W06NS
JANコード
4942465020734
JANコード
4942465020796
JANコード
4942465020970
JANコード
4942465021038
JANコード
4942465020857
JANコード
4942465020918
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
製品質量:約76.8kg 製品質量:約86.0kg 製品質量:約88.3kg
天板形状 スタンダードタイプ
材質 本体・棚板:低圧メラミン化粧板 、 金具類:スチール
機器取付 EIA32U 、 端子盤取付用側面ノック穴×2
外形寸法(mm) (W)1125×(H)1067×(D)630
キャスター Ø60双輪キャスター6個 (手前両端2個はストッパー付き)
付属品 扉なし 棚板2 枚、機器取付用化粧ネジ40本、(ノックダウンのみ付属には組立用ねじセットも付属)
ガラス扉 棚板2枚、機器取付用化粧ネジ40本、 解除キー2個、(ノックダウンのみ付属には組立用ねじセットも付属)
木扉 棚板2枚、機器取付用化粧ネジ40本、 解除キー2個、(ノックダウンのみ付属には組立用ねじセットも付属)

※1 完成品出荷は別途組立作業費が必要です。

ページトップへ

開口足入れタイプ 主な仕様

扉なし ガラス扉 木扉
ウッド ホワイト ウッド ホワイト ウッド ホワイト
CLA-16UM2-N06FK CLA-16UW1-N06FK CLA-16UM2-G06FK CLA-16UW1-G06FK CLA-16UM2-W06FK CLA-16UW1-W06FK
発送方法:ノックダウン(お客様組立)
型式
CLA-16UM2-N06FK
型式
CLA-16UW1-N06FK
型式
CLA-16UM2-G06FK
型式
CLA-16UW1-G06FK
型式
CLA-16UM2-W06FK
型式
CLA-16UW1-W06FK
JANコード
4942465030740
JANコード
4942465020406
JANコード
4942465030788
JANコード
4942465020642
JANコード
4942465030764
JANコード
4942465020529
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
発送方法:完成品出荷 ※1
型式
CLB-16UM2-N06FK
型式
CLB-16UW1-N06FK
型式
CLB-16UM2-G06FK
型式
CLB-16UW1-G06FK
型式
CLB-16UM2-W06FK
型式
CLB-16UW1-W06FK
JANコード
4942465030924
JANコード
4942465020765
JANコード
4942465030962
JANコード
4942465021007
JANコード
4942465030948
JANコード
4942465020888
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
製品質量:約70.3kg 製品質量:約75.0kg 製品質量:約76.1kg
天板形状 開口タイプ
材質 本体・棚板:低圧メラミン化粧板 、 金具類:スチール
機器取付 EIA16U +7U 、 端子盤取付用側面ノック穴×2
外形寸法(mm) (W)1125×(H)1067×(D)630
キャスター Ø60双輪キャスター6個 (手前両端2個はストッパー付き)
付属品 扉なし 棚板2 枚、機器取付用化粧ネジ40本、(ノックダウンのみ付属には組立用ねじセットも付属)
ガラス扉 棚板2枚、機器取付用化粧ネジ40本、 解除キー2個、(ノックダウンのみ付属には組立用ねじセットも付属)
木扉 棚板2枚、機器取付用化粧ネジ40本、 解除キー2個、(ノックダウンのみ付属には組立用ねじセットも付属)

※1 完成品出荷は別途組立作業費が必要です。

ページトップへ

開口タイプ 主な仕様

扉なし ガラス扉 木扉
ウッド ホワイト ウッド ホワイト ウッド ホワイト
CLA-32UM1-N06NK CLA-32UW1-N06NK CLA-32UM1-G06NK CLA-32UW1-G06NK CLA-32UM1-W06NK CLA-32UW1-W06NK
発送方法:ノックダウン(お客様組立)
型式
CLA-32UM1-N06NK
型式
CLA-32UW1-N06NK
型式
CLA-32UM1-G06NK
型式
CLA-32UW1-G06NK
型式
CLA-32UM1-W06NK
型式
CLA-32UW1-W06NK
JANコード
4942465020352
JANコード
4942465020413
JANコード
4942465020598
JANコード
4942465020659
JANコード
4942465020475
JANコード
4942465020536
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
発送方法:完成品出荷 ※1
型式
CLB-32UM1-N06NK
型式
CLB-32UW1-N06NK
型式
CLB-32UM1-G06NK
型式
CLB-32UW1-G06NK
型式
CLB-32UM1-W06NK
型式
CLB-32UW1-W06NK
JANコード
4942465020710
JANコード
4942465020772
JANコード
4942465020956
JANコード
4942465021014
JANコード
4942465020833
JANコード
4942465020895
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
製品質量:約73.1kg 製品質量:約82.4kg 製品質量:約84.6kg
天板形状 開口タイプ
材質 本体・棚板:低圧メラミン化粧板 、 金具類:スチール
機器取付 EIA32U +7U 、 端子盤取付用側面ノック穴×2
外形寸法(mm) (W)1125×(H)1067×(D)630
キャスター Ø60双輪キャスター6個 (手前両端2個はストッパー付き)
付属品 扉なし 棚板2 枚、機器取付用化粧ネジ40本、(ノックダウンのみ付属には組立用ねじセットも付属)
ガラス扉 棚板2枚、機器取付用化粧ネジ40本、 解除キー2個、(ノックダウンのみ付属には組立用ねじセットも付属)
木扉 棚板2枚、機器取付用化粧ネジ40本、 解除キー2個、(ノックダウンのみ付属には組立用ねじセットも付属)

※1 完成品出荷は別途組立作業費が必要です。

ページトップへ

コンソール足入れタイプ 主な仕様

扉なし ガラス扉 木扉
ウッド ホワイト ウッド ホワイト ウッド ホワイト
CLA-16UM2-N06FC CLA-16UW1-N06FC CLA-16UM2-G06FC CLA-16UW1-G06FC CLA-16UM2-W06FC CLA-16UW1-W06FC
発送方法:ノックダウン(お客様組立)
型式
CLA-16UM2-N06FC
型式
CLA-16UW1-N06FC
型式
CLA-16UM2-G06FC
型式
CLA-16UW1-G06FC
型式
CLA-16UM2-W06FC
型式
CLA-16UW1-W06FC
JANコード
4942465030801
JANコード
4942465020383
JANコード
4942465030849
JANコード
4942465020628
JANコード
4942465030825
JANコード
4942465020505
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
発送方法:完成品出荷 ※1
型式
CLB-16UM2-N06FC
型式
CLB-16UW1-N06FC
型式
CLB-16UM2-G06FC
型式
CLB-16UW1-G06FC
型式
CLB-16UM2-W06FC
型式
CLB-16UW1-W06FC
JANコード
4942465030986
JANコード
4942465020741
JANコード
4942465031020
JANコード
4942465020987
JANコード
4942465031006
JANコード
4942465020864
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
製品質量:約73.6kg 製品質量:約78.2kg 製品質量:約79.3kg
天板形状 コンソールタイプ
材質 本体・棚板:低圧メラミン化粧板 、 金具類:スチール
機器取付 EIA16U +7U 、 端子盤取付用側面ノック穴×2
外形寸法(mm) (W)1125×(H)1067×(D)630
キャスター Ø60双輪キャスター6個 (手前両端2個はストッパー付き)
付属品 扉なし 棚板2 枚、機器取付用化粧ネジ40本、(ノックダウンのみ付属には組立用ねじセットも付属)
ガラス扉 棚板2枚、機器取付用化粧ネジ40本、 解除キー2個、(ノックダウンのみ付属には組立用ねじセットも付属)
木扉 棚板2枚、機器取付用化粧ネジ40本、 解除キー2個、(ノックダウンのみ付属には組立用ねじセットも付属)

※1 完成品出荷は別途組立作業費が必要です。

ページトップへ

コンソールタイプ 主な仕様

扉なし ガラス扉 木扉
ウッド ホワイト ウッド ホワイト ウッド ホワイト
CLA-32UM1-N06NC CLA-32UW1-N06NC CLA-32UM1-G06NC CLA-32UW1-G06NC CLA-32UM1-W06NC CLA-32UW1-W06NC
発送方法:ノックダウン(お客様組立)
型式
CLA-32UM1-N06NC
型式
CLA-32UW1-N06NC
型式
CLA-32UM1-G06NC
型式
CLA-32UW1-G06NC
型式
CLA-32UM1-W06NC
型式
CLA-32UW1-W06NC
JANコード
4942465020338
JANコード
4942465020390
JANコード
4942465020574
JANコード
4942465020635
JANコード
4942465020451
JANコード
4942465020512
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
発送方法:完成品出荷 ※1
型式
CLB-32UM1-N06NC
型式
CLB-32UW1-N06NC
型式
CLB-32UM1-G06NC
型式
CLB-32UW1-G06NC
型式
CLB-32UM1-W06NC
型式
CLB-32UW1-W06NC
JANコード
4942465020697
JANコード
4942465020758
JANコード
4942465020932
JANコード
4942465020994
JANコード
4942465020819
JANコード
4942465020871
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
製品質量:約76.3kg 製品質量:約85.6kg 製品質量:約87.8kg
天板形状 コンソールタイプ
材質 本体・棚板:低圧メラミン化粧板 、 金具類:スチール
機器取付 EIA32U +7U 、 端子盤取付用側面ノック穴×2
外形寸法(mm) (W)1125×(H)1067×(D)630
キャスター Ø60双輪キャスター6個 (手前両端2個はストッパー付き)
付属品 扉なし 棚板2 枚、機器取付用化粧ネジ40本、(ノックダウンのみ付属には組立用ねじセットも付属)
ガラス扉 棚板2枚、機器取付用化粧ネジ40本、 解除キー2個、(ノックダウンのみ付属には組立用ねじセットも付属)
木扉 棚板2枚、機器取付用化粧ネジ40本、 解除キー2個、(ノックダウンのみ付属には組立用ねじセットも付属)

※1 完成品出荷は別途組立作業費が必要です。

レクチャー卓(CLA・CLBシリーズ)オプション

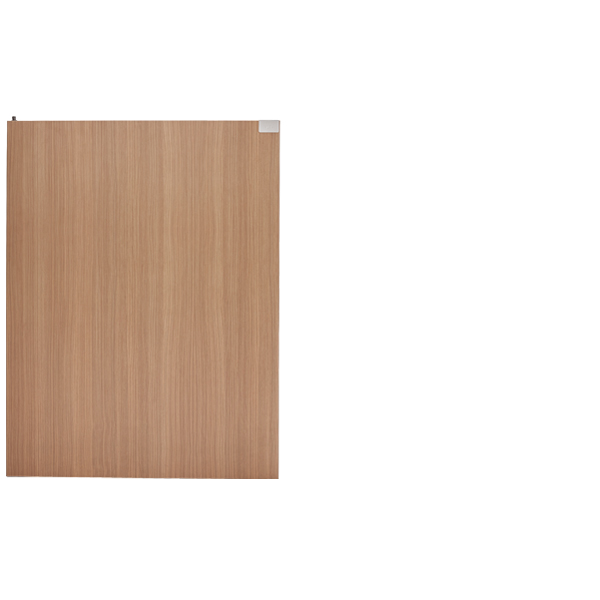

レクチャー卓(CLA・CLBシリーズ)用 扉セット(ウッド)

ガラス扉 木扉
左右セット 左側 左右セット 左側
画像拡大
画像拡大
画像拡大
画像拡大

型式
C-GS01
型式
C-GL01
型式
C-WS01
型式
C-WL01

JANコード
4942465021076
JANコード
4942465021083
JANコード
4942465021090
JANコード
4942465021106

PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG

仕様表
材質
低圧メラミン化粧板、スチール、強化ガラス 低圧メラミン化粧板、スチール
外形寸法(mm)
(W)550×(H)717×(D)20(扉1枚の寸法)
製品質量(kg)
約9.4 約4.7 約11.6 約5.8
付属品
横木、解除キー、取付用ねじ、組立用ねじ、マグネットラッチ部品セット
備考
グリーン購入法推奨 F☆☆☆☆
ガラス扉 木扉
左右セット 左側 左右セット 左側
画像拡大
画像拡大
画像拡大
画像拡大

型式
C-GS07
型式
C-GL03
型式
C-WS07
型式
C-WL03

JANコード
4942465031044
JANコード
4942465031037
JANコード
4942465031068
JANコード
4942465031051

PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG

仕様表
材質
低圧メラミン化粧板、スチール、強化ガラス 低圧メラミン化粧板、スチール
外形寸法(mm)
(W)550×(H)717×(D)20(扉1枚の寸法)
製品質量(kg)
約9.4 約4.7 約11.6 約5.8
付属品
横木、解除キー、取付用ねじ、組立用ねじ、マグネットラッチ部品セット
備考
グリーン購入法推奨 F☆☆☆☆

レクチャー卓(CLA・CLBシリーズ)用 扉セット(ホワイト)

ガラス扉 木扉
左右セット 左側 左右セット 左側
画像拡大
画像拡大
画像拡大
画像拡大

型式
C-GS02
型式
C-GL02
型式
C-WS02
型式
C-WL02

JANコード
4942465021113
JANコード
4942465021120
JANコード
4942465021137
JANコード
4942465021144

PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG

仕様表
材質
低圧メラミン化粧板、スチール、強化ガラス 低圧メラミン化粧板、スチール
外形寸法(mm)
(W)550×(H)717×(D)20(扉1枚の寸法)
製品質量(kg)
約9.4 約4.7 約11.6 約5.8
付属品
横木、解除キー、取付用ねじ、組立用ねじ、マグネットラッチ部品セット
備考
グリーン購入法推奨 F☆☆☆☆

棚板、EIA金具

棚板 EIA金具(17U)
ウッド ホワイト ブラック
画像拡大
画像拡大
画像拡大
画像拡大

型式
C-T01
型式
C-T03
型式
C-T02
型式
C-E01

JANコード
4942465021045
JANコード
4942465031075
JANコード
4942465021052
JANコード
4942465021069

PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG
PDFダウンロード CADダウンロード
DWG

仕様表 仕様表
組立・取扱説明書 -
材質
低圧メラミン化粧板、スチール スチール
外形寸法(mm)
(W)494×(H)380×(D)20 (W)756×(H)35×(D)23
製品質量(kg)
約2.7 約2.7 約2.7 約2.0(2本1組)
付属品
取付用ダボ 取付ねじ
備考
グリーン購入法推奨 F☆☆☆☆

ページトップへ
