WSM-WC-TV1-2スプリング巻取型 マグネット式スクリーン 平面・曲面黒板用(ケース収納タイプ)

WSM
画像拡大
  • 10年
    保証
  • VOC
  • 短焦点プロジェクター推奨
  • まぐピタ
  • 73型(WXGA)
対応生地
  • WE102
仕様・図面ダウンロード
  • 仕様表
  • 仕様表
  • 図面一覧

単品カタログ

※価格はオープンです。

ボールストップ・ソフトワインド機構搭載。
浮き解消機構で曲面黒板にフィットし、あらかじめ水平に設置できるスプリング巻上式マグネット式スクリーン。

主な特長

  • 平面・曲面黒板用のスプリング巻き上げ式マグネット式スクリーン。
  • 曲面黒板にフィットするように、スクリーンを板面に密着させる「浮き解消機構」を採用。

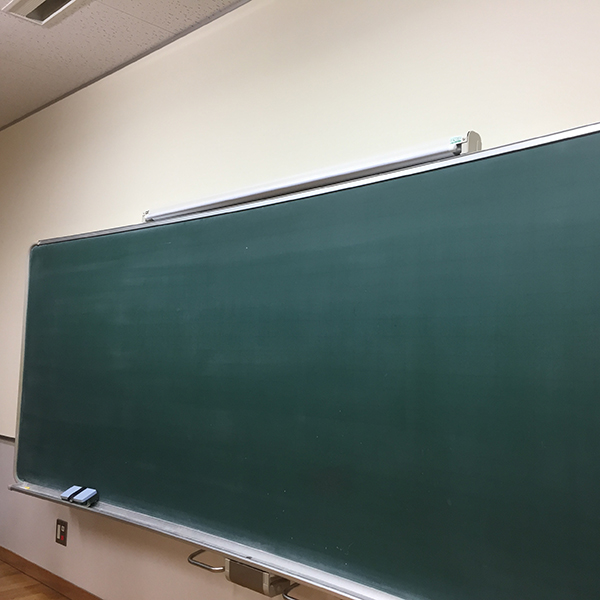

  • 黒板の上に設置する固定タイプ。
  • 未使用時に気にならないケース収納。
  • 本体ケースと黒板固定金具が分離出来るので、金具を取り付けていれば、本体の教室間移動も簡単。
  • ボールストップ機構で、スクリーンは引き出した位置で止まり、巻き戻りを防止。
  • ソフトワインド機構を採用。スクリーンをケースに巻き上げ、収納をする際の急激な上昇を防止。
  • パソコンの16:10表示にも対応する73型ワイドスクリーン。
  • 収納時に板書の邪魔にならない取手(紐付き)のハンドルを採用。
  • マーカーで書いて消せるホワイトボードタイプ。
  • ドライバー1本で簡単に外せる取付金具。
  • VOC(揮発性有機化合物)対策品。(VOC対応について

※上記の動画がご覧になれない場合は、下記データをダウンロードしてWMVプレーヤーでご視聴ください。
WSM-073WC-TV1.mp4(62.9MB)

ページトップへ

取付手順

取手(紐付き)を持って引き出します。
下まで引き出したら、ロックをかけて、スクリーンと板面を密着させます。
あらかじめ水平に設置できるスプリング巻き上げ式

ページトップへ

収納手順

巻き取る時には、取手(紐付き)を引いて板面からスクリーンを浮かせて、軽く引き下げスプリングの力で巻き込むようにします。
ケースに収納の際にはスクリーンが板面に触れないように注意して、手を添えながら巻上げてください。
ケース収納後は取手の紐を左右に引き板書の邪魔にならないようにできます。

ページトップへ

曲面黒板へのプロジェクター別投射画面比較 ※プロジェクターを水平投写した場合

曲面黒板上に短焦点プロジェクターで投写した場合には、画像のゆがみが気になる場合があります。
超短焦点プロジェクターは特に顕著に表れますが、これはスクリーン側の問題ではなく、投写面が曲面である事から起こる現象です。あらかじめご了解ください。
標準的なプロジェクター以外をご利用になる場合にはプロジェクター側に、曲面投射補正機能の付いたプロジェクターをご使用になる事をお勧めいたします。

標準的なプロジェクター画面
画像拡大

短焦点プロジェクター画面
画像拡大

超短焦点(ミラー式)プロジェクター画面
画像拡大

ページトップへ

WSM-WC-TV1-2(平面・曲面黒板用) WXGA(16:10)

型式 対応
生地
ケース色 スクリーン
サイズ
W×H(mm)
外形寸法
W×D×H(mm)
質量
(kg)
図面ダウンロード
WSM-073WC-TV1-2 WE102 アイボリー 1572×1030 本体のみ 1680×70×72.3
設置状態 1886×70×72.3(1172)
※()寸法は上黒90mm出しでの
展開時H寸法
本体 約5.7
黒板固定金具 約0.3
DXF
PDF
DWG
スクリーン生地 マグネットシート特殊加工 WE102
付属品

マーカー黒・赤 ×各1 / イレーザー ×1

座金組込十字穴付きなべ小ねじ(M5×15)×4
十字穴付きトラスタッピングねじ(5×25)×4
取手(紐付き)×1

黒板固定金具 ×左右各1
