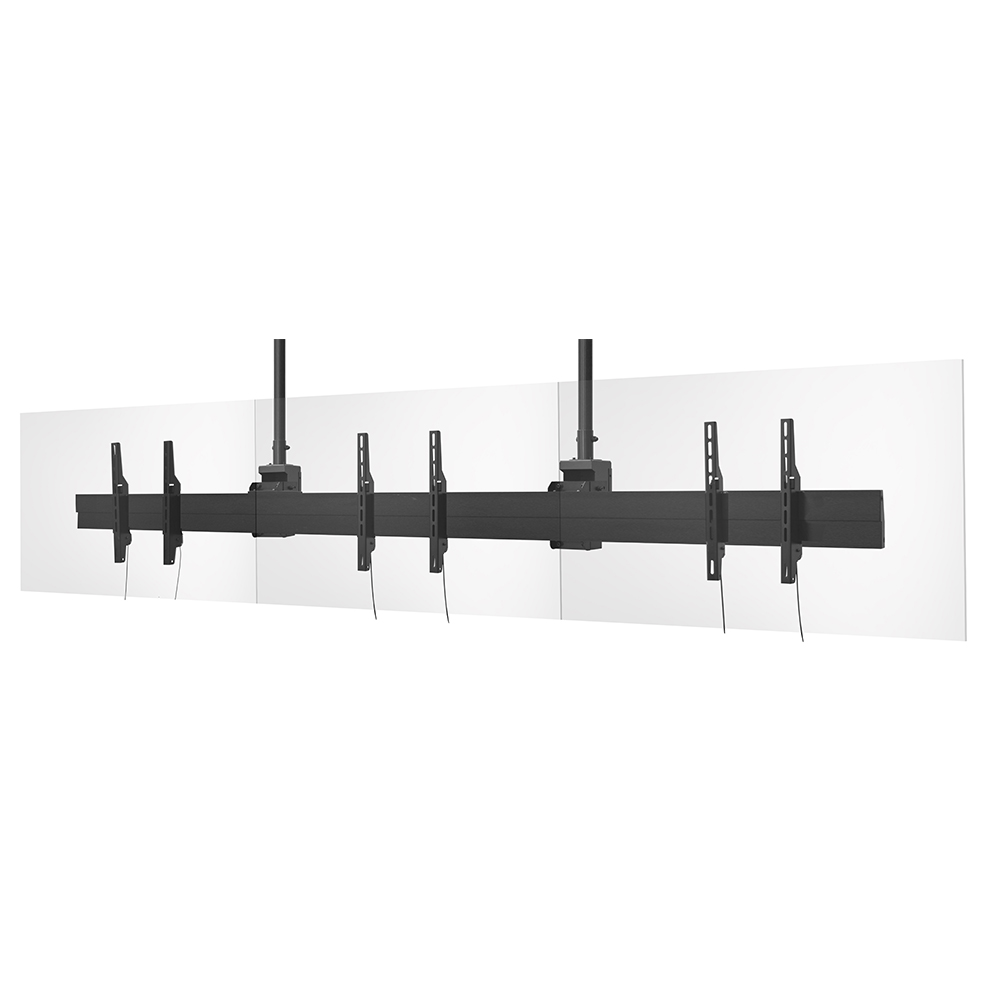

DH-500シリーズディスプレイ天吊金具(ハンガー)

HDC-010
画像拡大
  • 10年
    保証
  • 搭載サイズ
    43~86型
  • 搭載質量
    ~70kg/1Unit/1面・2面・3面
仕様・図面ダウンロード
関連情報

単品カタログ

<適合ディスプレイ一覧>
DH-510 / DH-511 / DH-520 / DH-521 / DH-530 / DH-531 /
DH-532 / DH-533

ディスプレイ適合表

※価格はオープンです。

軽量でデザイン性に優れたアルミフレームを採用。最大3連横並びのマルチ画面設置に対応。
圧倒的な施工性の向上を図ったフラットパネルディスプレイ用の天吊金具(ハンガー)。

活用シーン

小規模から大規模まで、あらゆる公共施設、商業空間にご利用いただけます。

活用分類 施設 ロケーション 表示コンテンツ
メニューボード ファストフード/飲食店 レジ周辺 商品メニュー、呼び出し番号表示
コンビニエンスストア レジ上 新商品紹介、キャンペーン案内
情報表示ボード/
デジタルサイネージ
空港/駅 コンコース 交通情報表示、広告映像
ホテル フロント/ロビー サービス紹介、宴会案内
シネマコンプレックス 上映作品案内、タイムテーブル
ボウリング場 レーン上 スコア表示
ショッピングセンター 吹き抜けコート イベント、キャンペーン案内
博物館/展示館 エントランス/展示コーナー/ショールーム 展示説明、イベント告知など
企業
病院/薬局 待合スペース 呼び出し番号表示、広告映像
利用イメージ1
利用イメージ2
利用イメージ3

ページトップへ

主なポイント

簡易で効率的な設置手順により、施工性が向上。

フレーム部材の共通化により、2面以上のマルチ設置の際も、横渡しのアルミフレームの長さが異なるだけの同じ作業手順・ノウハウにてディスプレイ1面ずつの設置が可能。さまざまな施工性の改善・工夫を施しています。

共通フレームによる作業効率性イメージ

設置作業の負担を軽減

ディスプレイ背面に取付金具(ユニバーサルアタッチメント)を取り付け、あらかじめ天井から吊り下げたアルミフレームに引っ掛け固定する、簡単かつ安全な施工仕様です。
ディスプレイ側に取り付ける金具部品を最小限にすることで軽量作業を実現し、施工者の負担を軽減します。
個別にアタッチメントを設置するGIFアニメ4秒

引っ掛け方式

図説_個別にアタッチメントを設置することが可能

バネ式の簡易ロック機構

信頼性の高い安全仕様設計

天吊りタイプのすべての取付金具(ハンガー)製品において、国土交通省が平成元年に建設省住指発第158号として通達した「懸垂物安全指針」に基づいた仕様設計を採用。お客様のご要望に応じて、必要な強度計算書の作成・提出にも対応しています。
※強度計算書の提出は提出先、目的等詳細をヒアリングさせていただきます。

現場に合わせて選べるオプションが充実

別売のパイプセットはパイプ長の異なる豊富なラインアップを用意し、天井高に応じた選定が可能です。ご要望のパイプ長を実現するセミオーダーにも対応いたします。
またオプションのセットトップボックス収納ケース(D-B01DH-30B)を利用して、STBや小型PCなどの収納も可能。(詳細はこちら)

オプションイメージ

ページトップへ

主な特長

  • 最大3連横並びのマルチ画面設置に対応可能なディスプレイ天吊金具(ハンガー)。
  • 軽量・デザイン性に優れたアルミフレームを採用。
  • 搭載するディスプレイの面数・サイズ・質量に応じて8型式から選択が可能。
  • 2面以上のマルチ設置もフレームの長さが変わるだけで、同じ作業にて施工・設置が可能。
  • ディスプレイ背面にVESA規格の取付金具(ユニバーサルアタッチメント)2個を取り付け、あらかじめ天井に施工したアルミフレームに引っ掛け固定する簡単かつ安全な施工仕様。軽量作業で施工者の負担も軽減。
  • ユニバーサルアタッチメントには施工時の簡易ロック用にバネを採用することで良好な作業性を実現。
    (最終固定はボルト止めの安全設計)
  • 3段階の画面傾斜角度調整が可能。(0°、10°、20°)
  • 設置後に天吊金具本体を360°回転可能。(吊点数1本タイプ)
  • 本体内にダブルコンセント付属。(同梱数量は下表を参照)。
  • 豊富なパイプセット(別売)で、天井高に応じた設置が容易。パイプ長のセミオーダーにも対応。
  • パイプ内にケーブル類を通線できることで外観に配慮。
  • 従来品DH-460やDH-300とパイプセットが供用のため、交換設置が容易。
  • オプションのセットトップボックス収納ケース(D-B01DH-30B)を利用して、STBや小型PCなどの収納も可能。

ページトップへ

主な仕様

ディスプレイ面数 1面 2面 3面
対応ディスプレイ
サイズ ※1
43~65型 66~86型 43~55型 56~86型 43~48型 49~55型 56~65型 66~86型
製品型式 DH-510 DH-511 DH-520 DH-521 DH-530 DH-531 DH-532 DH-533
イメージ TFX-900s TFX-900s TFX-901s TFX-901s TFX-910s TFX-910s TFX-910s TFX-910s
天吊金具 本体個数
(吊点数)
1 2 3
最大搭載質量(kg) 70 140 210
アルミフレーム
長さ(mm)
700 900 1800 2800 2800 3100 4000 4700
ディスプレイ
1面あたり
最大搭載質量(kg)
70 35 70 46 70
傾斜角度調整 0°、10°、20°(3段階)
主要材質 スチール、アルミ、樹脂
表面処理 三価黒メッキ、黒アルマイト
外観色 ブラック(日塗工 N-10)相当
ディスプレイ
設置形態
片面・横設置
取付金具調整量 チルト±1°、高さ±2mm、前後±2mm
高さ調整 パイプセット側にて50mmピッチ4段階調整
ディスプレイ
取付仕様
ユニバーサルアタッチメント
対応ねじピッチ
(mm)
VESA 200×100
~600×400
VESA 200×100
~400×400
VESA 200×100
~600×400
VESA
200×100
~400×400
VESA 200×100
~ 600×400
外形寸法(mm) W712
H470
D243
W912
H470
D243
W1812
H470
D243
W2812
H470
D243
W2812
H470
D243
W3112
H470
D243
W4012
H470
D243
W4012
H470
D243
製品質量
(kg)
9.5 10.3 15.7 24.0 26.1 27.2 30.5 37.7
図面ダウンロード PDF
CAD
DWG
PDF
CAD
DWG
PDF
CAD
DWG
PDF
CAD
DWG
PDF
CAD
DWG
PDF
CAD
DWG
PDF
CAD
DWG
PDF
CAD
DWG
付属コンセント
仕様
125V・15A(合計1500W以下)
付属品 ・ディスプレイ取付用ねじセット: 1×面数
・製品組立用ねじセット: 1×吊点数
・天井化粧アダプター: 1×吊点数
・ダブルコンセント 15A・125V : 1×吊点数
オプション パイプセット:TH-PA***SK
アジャストパイプ:DH-20P
振れ止め強化キット:FK-01 / FK-02
セットトップボックス収納ケース :D-B01 / DH-30B

※ 仕様は予告なく変更する場合があります。
※1 一部対応出来ないディスプレイがあります

注意

※ 搭載されるディスプレイの仕様を必ずご確認して搭載して下さい。 規格外の場合は別途ご相談下さい。 万一、規格外で搭載されますとメーカーの保証が受けられない場合が有ります。

ページトップへ

設置イメージ

ディスプレイ面:1/吊点数:1 ディスプレイ面:2/吊点数:1 ディスプレイ面:2~3/吊点数:2~3
DH-510/511 DH-520 DH-521/530/531/532/533
TFX-900s
TFX-900s TFX-900s

ページトップへ

型式検索

イメージ 天吊金具 本体個数
(吊点数)
1
ディスプレイ
1面あたり
最大搭載質量(kg)
70
図面
ダウンロード
PDFダウンロード
DXFダウンロード
DWGダウンロード
型式
ディスプレイ面数
対応ディスプレイサイズ

オプション

パイプセット TH-PAS

ディスプレイ天吊金具本体(DH-500シリーズ)を取付ける際には「TH-PAS パイプセット」が必要です。(詳細情報はこちら

※ディスプレイ天吊金具の入れ替えなど、既に「TH-PA パイプセット」をお持ちの際は不要です。
※組合せ寸法が1601mm以上の場合は、長尺パイプ用スラブ取付セット(DH-31A)長尺パイプ(特注TH-PA/PAK) の組合せで特注対応いたします。

TH-PASK

パイプ長さイメージ比較(a穴で組んだ場合)

パイプ長さイメージ比較

ディスプレイ天吊金具 設置のポイント

天吊金具の取付けに当たっては、パイプ長に従い正しい取付方法を必ず確認してください。

規格品パイプセット(組合せ寸法:450~1600mm) 特注対応(組合せ寸法:1601~3000mm)
ボルト1本止め ボルト2本止め+振止強化キット
ボルト1本止めで強度を確保できます。 必ず振止強化キットを使用ください。
さらに、最上穴と最下穴へのボルト2本止めが必要です。

スラブ取付板の前方のボルト穴は四角形でボルトの回転を防ぎしっかり固定できます。また、外パイプと内パイプを後方へ引き寄せ固定することでパイプのぐらつきを防ぎます。

ボルト1本止め

ページトップへ

セットトップボックス収納ケース D-B01

  • オプション

    製品
セットトップボックス収納ケース D-B01
図面ダウンロード
DXF PDF
DWG
仕様表

※価格はオープンです。

セットトップボックス収納ケース DH-30B

  • オプション

    製品
DH-30B
図面ダウンロード
DXF PDF
DWG
仕様表 組立・取扱説明書

※価格はオープンです。

ページトップへ

アジャストパイプ DH-20P

ブラウン管テレビから液晶など薄型ディスプレイへの交換をお考えの方は、既存のパイプを生かし、短工期・省コストを実現したアジャストパイプDH-20Pをご利用下さい。(DH-20P 製品情報はこちら

DH-20P
TH-PASK
