BEC(丸パイプ)美術バトン 電動コンパクト(吊荷重3kgf)

BEC
画像拡大
  • 10年
    保証
  • 受注
    生産
  • バトンパイプ長
    2000mm
  • ストローク
    ~4000mm
  • 吊荷重
    29.4N
仕様・図面ダウンロード
  • 仕様表
  • 取扱説明書
  • 図面一覧
関連情報
オプション : 吊下金具ツーウェイリンク(KA)/一連用壁スイッチ
オーエスの電動吊りバトンカタログ
オーエスの電動吊りバトン(カタログ)

※価格はオープンです。

  • オールA接点
  • 操作電圧
    DC5V

タペストリーやポスターなど、軽量物の懸垂に最適なコンパクトバトン。

活用シーン

次のような軽量な懸垂物の展示や広告でご活用いただけます。

商業店舗:タペストリー広告、ポスター、装飾物

博物館:展示物

ギャラリー:アート作品

タペストリー広告

ページトップへ

主な特長

  • 最大3kgまでの懸垂物を安全に吊り下げ可能。
  • 4.9kgの軽量設計で設置も容易。
  • ローラーとワイヤー巻取ドラムをケース内に収納でき、室内の景観を損なわない露出設置にも最適。
  • ロック式ワイヤークリップを採用し、バトンパイプの脱着や懸垂物の取り付けが容易。
  • ボックス内収納設置も可能なサイドブラケット方式を採用。
  • 内部回路はDC5Vを採用。
  • ドラム巻き取り方式を採用し、バトンの平行性を向上。
  • 3チャンネル赤外線リモコンを標準装備し、複数台の同じ型式のバトンやオーエス製スクリーンを設置した場合でも、互いに干渉させず各機器の個別昇降制御が可能。
  • 一連用壁埋込スイッチ
    一連用壁埋込スイッチ
    (オプション)
    壁埋め込み型のスイッチ(オプション)にも対応可能。ご希望の際はお問い合わせください。

ページトップへ

仕様例 (※仕様は一例です。ご要望に合わせた設計をいたします。)

型式 BEC-TL2S4W3V2
JANコード 4942465021793
モーター 出力(W) 130
定格電圧(V) AC100(50/60Hz)
定格電流(A) 1.1(50/60Hz)
ブレーキ 簡易ブレーキ付
本体寸法(mm)W×D×H 1236×76×84
製品質量(kg) 約4.9
操作回路 DC5V制御
赤外線リモコン
バトンパイプ アルミØ19xt1.5  L2000
最大吊荷重 29.4N(3kgf)
最大ストローク(mm) 4000
吊点数 2
ワイヤー径(mm) Ø1.0
昇降速度(mm/s) 50Hz 約65
60Hz 約82
主材質 アルミニウム ローラー、パイプ
ステンレス ワイヤー
スチール ブラケット、ケース
樹脂 キャップ類
標準付属品 赤外線リモコン(S-R4)×1、バトンパイプ×1、
取り付け用ねじ(呼び4×40)×4、リミット調整六角レンチ×1
オプション 壁スイッチ

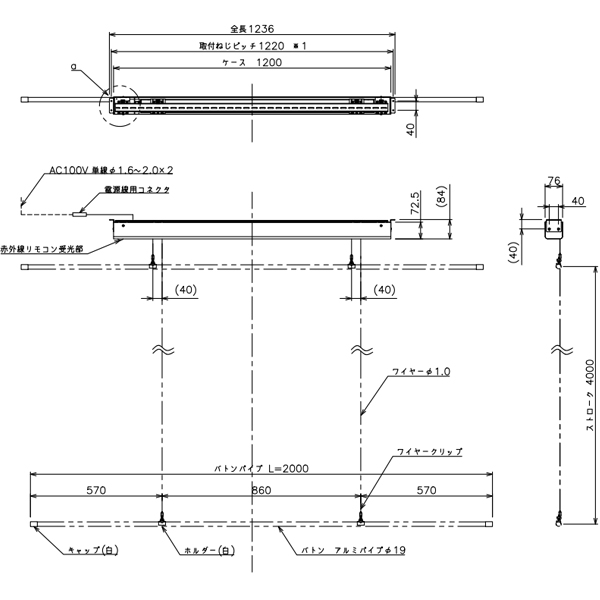

図面ダウンロード DXF DWG PDF

※ 電波式リモコンによる操作をご要望のお客様には、運用の安全性を考慮し案件ごとのご相談とさせていただきます。
