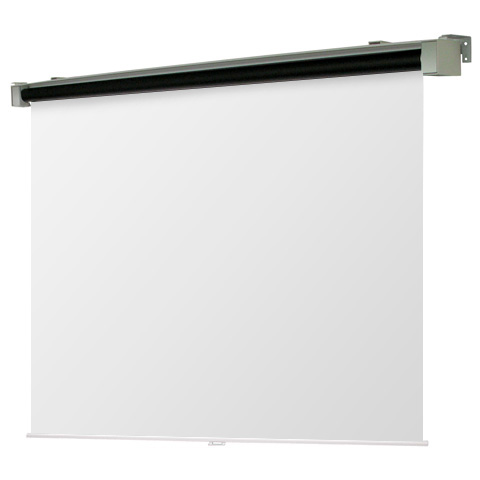

SMTTセレクション（ボックス収納タイプ）　手動スクリーン

シンプルな構造で取り付けも簡単。予めフロントパネルを外した仕様でボックス埋め込み設置にお奨め。。

マスクなしスクリーンのイメージサイズ（画面サイズ）の考え方

オーエスでは「スクリーンサイズ」と「イメージサイズ」を分けて考えております。

スクリーンの左右カールや上部の巻き皺、下固定皺パイプの固定皺の影響を受けない画面として利用できる部分（推奨サイズ）をイメージサイズとしております。上部より200mm、左右下部より50mmより内側（150インチ以上は80ｍｍ）となります。

主な特長

• 全白のスクリーンのため、黒マスクに画像を合わせることなく幕面のどの位置にでも自由に投写できます。

• テンションアジャスト機構が標準装備。スクリーン生地の経年劣化などによるシワの調整が簡単に行えます。
• 収納時に四角いケースににピッタリ収まるデザインの下パイプ。

• シンメトリー構造でスクリーンのセンター出しが容易。さらにセンターマークも用意し施工性向上しました。
• オーエス独自開発による、スプリング巻上機構採用によって、ロータリーダンパーの特徴である静音性を更に高める事に成功しました。（当社従来比29％減）
• VOC（揮発性有機化合物）対策品。（VOC対応について）

• サイズに合わせ、軽量なアルミフック棒・壁付用フック棒ホルダーが付属。
  （120型以下はHK-1200A 、150,170型はHK-1800A 、200型はHK-2400A）


• 全てのサイズでサイドブラケットを採用、サイズにより形状が異なります。
  また、150型以下はスライディングブラケット（S-M1）もオプションでご用意。

サイドブラケット
（150型以下）

サイドブラケット
（170型以上）

スライディング
ブラケット「S-M1」
（オプション／150型以下）

スクリーン生地交換用カートリッジ FC（※特許取得済）

• 筐体はそのままに生地だけを交換できますので、低コストでスクリーン面を再生できます。
• スクリーン延長やマスクの変更などが、カトーリッジ交換で可能です。

※お求めの場合は現在ご利用の製品型式をお知らせ下さい。

• オプション

  製品

型式の見方

主な仕様

※下記図面の「適用ボックス内寸」に関し補足説明がございます。（予めはこちらを参照ください）

SMT-N（マスクなし）　WXGA（16:10） ※従来の16：10のマスクなし製品の仕様

サイズ （型）	型式	対応 生地	スクリーン サイズ W×H（mm）	外形寸法 W×D×H （mm）	全高 （mm）	製品 質量 （kg）	適用ボックス 内寸法 L×h×d（mm）	適用 アルミ ボックス	図面
82	SMT-080WN-1-WG103 SMT-080WN-1-WF801		1871×1650	2092×121×144	1822	8.4	2400×150×150	AL-240X
102	SMT-100WN-1-WG103 SMT-100WN-1-WF801		2314×2100	2535×121×144	2272	10.2	2800×150×150	AL-280X
123	SMT-120WN-1-WG103 SMT-120WN-1-WF801		2757×2100	2978×121×144	2272	11.6	3200×150×150	AL-320X
154	SMT-150WN-3-WG103		3421×2626	3649×133×154	2808	19.8	4000×150×150	AL-400X
174	SMT-170WN-3-WG103		3864×2903	4092×152×185	3116	32.3	4400×200×200	AL-440EX
205	SMT-200WN-3-WG103		4588×3348	4816×152×185	3561	37.8	5100×200×200	AL-510EX

※ 型式は末尾に対応生地が付きます。 例：SMT-080WN-1-WG103
※ 100WN以上はスクリーン内に継ぎ目が入ります。

セミオーダーも承ります。（マスクありのご要望はこちら）

お客様の要望（キモチを）にあわせたセミオーダーにも対応（カタチに）します。
お気軽にご相談ください。（お問い合わせはコチラ）

• サイズ変更や黒マスク変更にも対応可能です。
  （マスクあり等、これまでの従来品ページはこちら）

＜最大製作可能サイズ＞

生地	最大幅 W（mm）	最大高 H（mm）
	4588	4400
