BES(丸パイプ)美術バトン 電動小型(露出設置タイプ/ボックス収納タイプ)

BES
画像拡大
    <露出設置タイプ>
    <ボックス収納タイプ(ボックスは別売り)>
  • 10年
    保証
  • セミオーダー

  • 受注
    生産
  • バトンパイプ長
    4000mm
  • ストローク
    ~4000mm
  • 吊荷重
    147N
仕様・図面ダウンロード
  • 仕様表
  • 取扱説明書
  • 設置説明書
  • 図面一覧
関連情報
電動バトン(BEシリーズ)カタログ
オプション : FMリモコン(受信機/送信機)(SX04-1183B)
オプション : バトン用吊下金具ツーウェイリンク(KA)

※価格はオープンです。

  • オールA接点
  • 操作電圧
    DC24V

看板や旗、横断幕を吊るすための小型バトン。「露出設置」と「ボックス収納」の2タイプをご用意。

活用シーン

次のような軽量な懸垂物の展示や広告でご活用いただけます。

教室・多目的ホール:式典看板、国旗

会議室・エントランス:社旗、式典・イベント看板

商業店舗:ポスターパネル、店頭幕(のれん)

のれん

ページトップへ

主な特長

  • 受注生産品のため、お客様の詳細なご要望に合わせたオリジナル設計が可能。
  • 室内の美観を損なわない設置ができるよう配慮した、ローラー部ケース入りの「露出設置」タイプと天井埋込ボックス内に設置可能な「ボックス収納」タイプの2種を用意。
    スクリーンで好評の「Pセレクション」「Tセレクション」2種をバトンでも採用。
  • 外部制御に適した、内部回路DC24Vを採用。
  • タリー出力端子搭載により、バトン動作信号を出力可能。
  • 回路ボックスが本体外付けのため、バトン設置後のメンテナンスも容易。
  • 最大15kgまでの懸垂物を安全に吊り下げ可能。
  • 壁埋込スイッチを標準付属。
    FMリモコン(受信機/送信機)「SX04-1183B」もオプションでご用意。

    壁スイッチやリモコン(オプション)による昇降操作により懸垂物を低所で取り付け可能。作業負担や負傷リスクを低減。
スイッチA接点
壁埋込スイッチ
(標準付属)
  • 一時的にスクリーンを活用したい際には、バトンパイプにツーウェイリンク「KA」を取り付け、掛図式スクリーン「SMH」を吊るすことが可能。

ページトップへ

セミオーダー

お客様の要望(キモチを)にあわせたセミオーダーにも対応(カタチに)します。
お気軽にご相談ください。

キモチをカタチに
  • 看板や旗、横断幕など懸垂物を取付しやすい高さにバトンを降ろしたい場合、昇降ストロークをセミオーダーで変更が可能です。
  • 部屋や天井埋込ボックスの寸法が狭く設置場所に制限がある場合、バトンパイプを短くご希望の寸法(L:4000㎜以内)での製作が可能です。

最大製作可能サイズ

バトン長 L(mm) ストローク長 S(mm)
4000 4000
セミオーダー

ページトップへ

仕様例 (※仕様は一例です。ご要望に合わせた設計をいたします。)

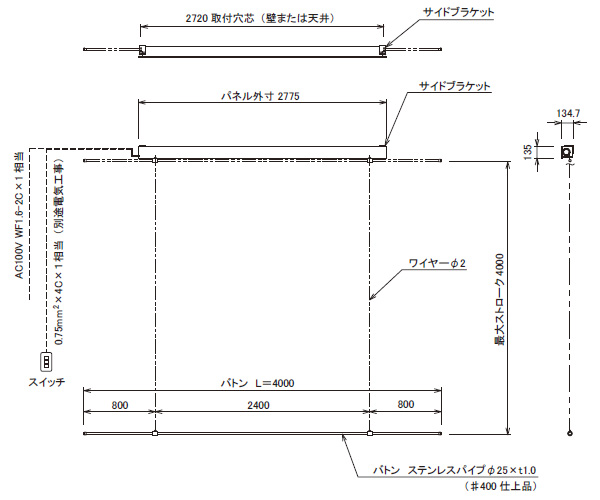

BES-PL4S4W15(露出設置タイプ)

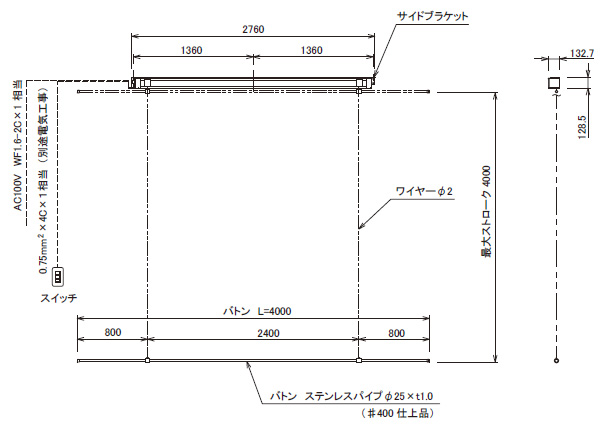

BES-TL4S4W15(ボックス収納タイプ)

タイプ 露出設置タイプ ボックス収納タイプ
型式 BES-PL4S4W15 BES-TL4S4W15
モーター 出力(W) 135W
定格電圧(V) 単相100V(50/60Hz)
定格電流(A) 1.13(50/60Hz)
バトンパイプ SUS304Ø25 × t1.0   L4000   #400仕上げ
最大吊荷重 147N(15kgf)
最大ストローク(mm) 4000
吊点数 2
ワイヤー径(mm) Ø2
昇降速度(mm/s) 50Hzは70/60Hzは83
製品質量(kg) 17.0 13.7
主材質 アルミニウム:パネル、ケース、ローラー/ステンレス:ワイヤー、バトンパイプ/
スチール:ブラケット、ドラム/樹脂:キャップ類
標準付属品 壁埋込スイッチ(オールa接点)、吊荷重ラベル、注意ラベル
図面ダウンロード CAD CAD
PDF PDF

※ 電波式リモコンによる操作をご要望のお客様には、運用の安全性を考慮し案件ごとのご相談とさせていただきます。
