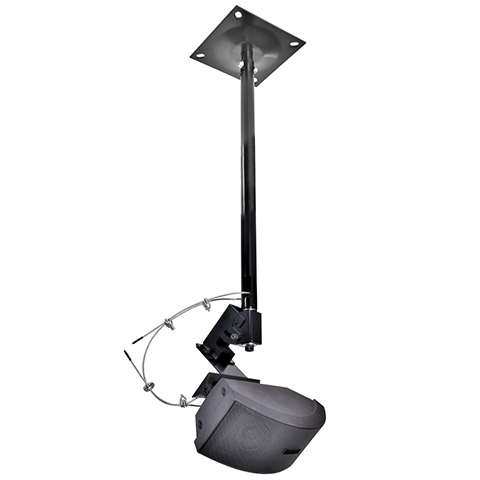

HSCシリーズスピーカー天吊金具（天井直付け／スラブ取付）

高天井など純正品では取付が難しい場所へのスピーカー取付に、
7種類のパイプが揃ったHSCスピーカー天吊金具をご利用ください。

主な特長

• 搭載質量10kgまでのスピーカーに対応する天吊金具。
• 専用スラブ取付パイプでスラブ直接設置も可能。（ご発注時選択）
• 脱落防止ワイヤーとRピンによる、2重の落下防止策で安全。
• 取付後360°の回転角度調整可能。
• 3種類のアタッチメントの組み合わせ方式を採用することで、各種スピーカーに対応。


  ベース金具

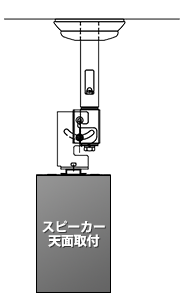

  ユニバーサルブラケット

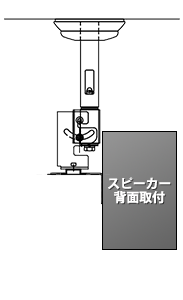

  背面取付金具
• 白と黒の本体色を用意、スピーカーの仕様や設置環境にあわせて選択可能。
• パイプ長は最小153mmから最大1000mmまで、7通りのパイプから設置高さを選択できます。
  天井直付け仕様（A、B、C）では、音声ケーブルをパイプ内通線が可能です。
  スラブ取付板とパイプのセット仕様（D、E、F、G）では、25mmピッチで8段階の高さ設定ができます。


スピーカー天吊金具　主な仕様

天井直付け

天井直付け（A、B、C）には、天井取付けパイプがセットされています。
取付けパイプ固定の際には、下地補強を十分に行ってください。

パイプ種類		A		B		C
型式	ブラック	HSC-010F1K-A11		HSC-010F1K-B11		HSC-010F1K-C11
	ホワイト	HSC-010F1W-A11		HSC-010F1W-B11		HSC-010F1W-C11
JANコード	ブラック	4942465020192		4942465020208		4942465020215
	ホワイト	4942465020123		4942465020130		4942465020147
塗装色	ブラック	ブラック(アクリル樹脂塗装）
	ホワイト	ホワイト(アクリル樹脂塗装）
主材質		SPHC、STKM、SS400、PP樹脂
搭載質量（kg）		10
本体質量（kg）		約2.1		約2.2		約2.4
天井取付パイプ長さ（mm）		153 (S)		253 (M)		353 (L)
パイプ長さ（mm）		－		－		－
高さ調整（mm） パイプ＋金具※1		314 （固定)		414 (固定)		514 (固定)
回転角度調整		360°
傾斜角度調整		40°
梱包寸法		1梱包 W620×D310×H150
梱包質量（kg）		約2.9		約3.0		約3.2
付属品		ユニバーサルブラケット：1、背面取付金具：1、天井取付パイプ：1、製品組立用ねじセット：1式 天井化粧アダプター：1、脱落防止ワイヤー：1、組立設置説明書：1
図面ダウンロード	ブラック
	ホワイト

※1 背面取付金具を使用した場合の寸法
※　スピーカー取り付け用ねじは、別途ご用意ください。

スラブ取付け

スラブ取付け（D、E、F、G）には、天井取付けパイプの代わりにスラブ取付け板がセットされています。
パイプの長さは、天井裏高に合わせてお選びください。

パイプ種類		D		E		F		G
型式	ブラック	HSC-010F1K-D11		HSC-010F1K-E11		HSC-010F1K-F11		HSC-010F1K-G11
	ホワイト	HSC-010F1W-D11		HSC-010F1W-E11		HSC-010F1W-F11		HSC-010F1W-G11
JANコード	ブラック	4942465020222		4942465020239		4942465020246		4942465020253
	ホワイト	4942465020154		4942465020161		4942465020178		4942465020185
塗装色	ブラック	ブラック(アクリル樹脂塗装）
	ホワイト	ホワイト(アクリル樹脂塗装）
主材質		SPHC、STKM、SS400、PP樹脂
搭載質量（kg）		10
本体質量（kg）		約3.7		約4.0		約4.3		約4.6
天井取付パイプ長さ（mm）		－		－		－		－
パイプ長さ（mm）		400		600		800		1000
高さ調整（mm） パイプ＋金具※1		579～754 （25mm単位）※2		779～954 （25mm単位）※2		979～1154 （25mm単位）※2		1179～1354 （25mm単位）※2
回転角度調整		360°
傾斜角度調整		40°
梱包寸法		2梱包 W650×D310×H150 W210×D210×H280				3梱包 W650×D310×H150 W210×D210×H280 W840～1040×D40×H40
梱包質量（kg）		約4.5		約4.8		約5.1		約5.4
付属品		ユニバーサルブラケット：1、背面取付金具：1、スラブ取付板：1、パイプ：1、製品組立用ねじセット：1式 天井化粧アダプター：1、脱落防止ワイヤー：1、組立設置説明書：1
図面ダウンロード	ブラック
	ホワイト

※1 背面取付金具を使用した場合の寸法
※2 スピーカー取付板とパイプの組合せ調整高さ
※　スピーカー取り付け用ねじは、別途ご用意ください。

スピーカー天吊金具 HSCシリーズ　取付対応

メーカー	型式
TOA	F-03(W/B)	取付穴無し	背面取付金具
TOA	F-05(W/B)	取付穴無し	背面取付金具
TOA	F-08(W/B)	取付穴無し	背面取付金具
TOA	FB-08(BT/WT)	こちらのサブウーハーは抱え込み方式での設置が必要であり、質量が16kgあるため、本金具では対応不可となります。 ただし、ご要望に応じて特注での製作も承っておりますので、お気軽にご相談 ください。
TOA	F-03(WM/BM)	取付穴無し	背面取付金具
TOA	F-05(WM/BM)	取付穴無し	背面取付金具
TOA	F-08(WM/BM)	取付穴無し	背面取付金具
JVCケンウッド	PS-S10B	ユニバーサルブラケット	取付穴無し
YAMAHA	NS-B700	ユニバーサルブラケット	取付穴無し
YAMAHA	MS101-4	取付穴無し	背面取付金具

該当製品が表示されない場合

取付対応が可能なスピーカーについては、随時調査・登録を進めております。
一覧に掲載されていないスピーカーでも、取付可能な場合がございます。
スピーカー取付対応の一覧に該当製品が表示されない場合は「お問い合わせ 」よりお気軽にご相談ください。
