EIAオプション

コネクターパネル

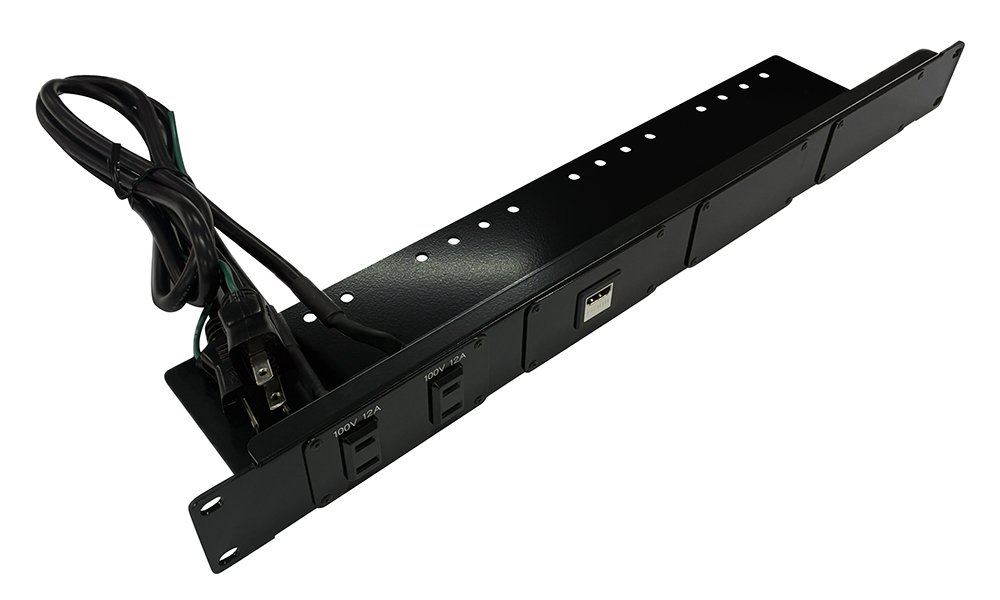

例）コネクターパネルセットE（C-1UM5）

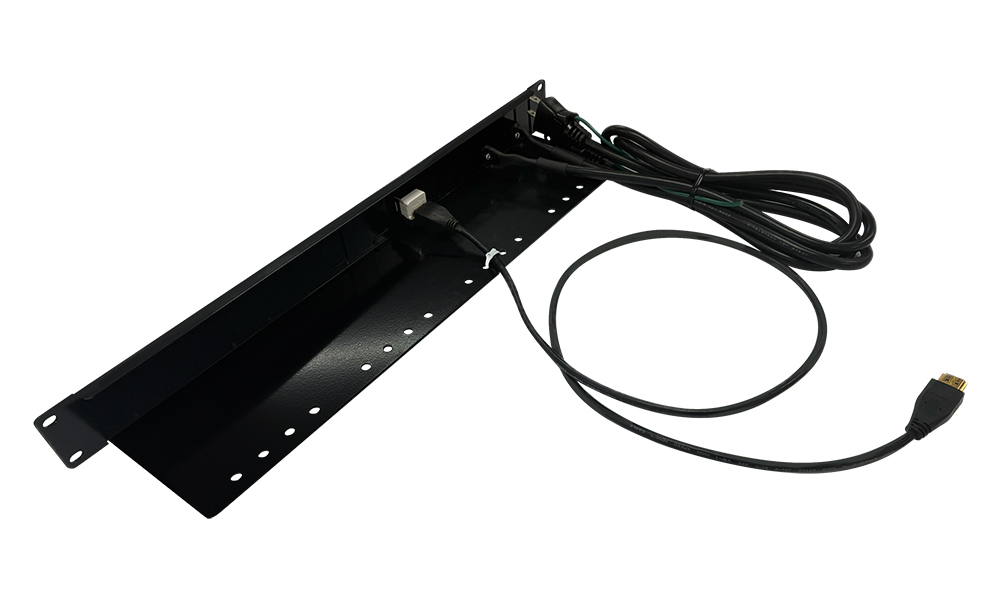

表面	裏面（HDMIケーブルは付属しません）
画像拡大	画像拡大

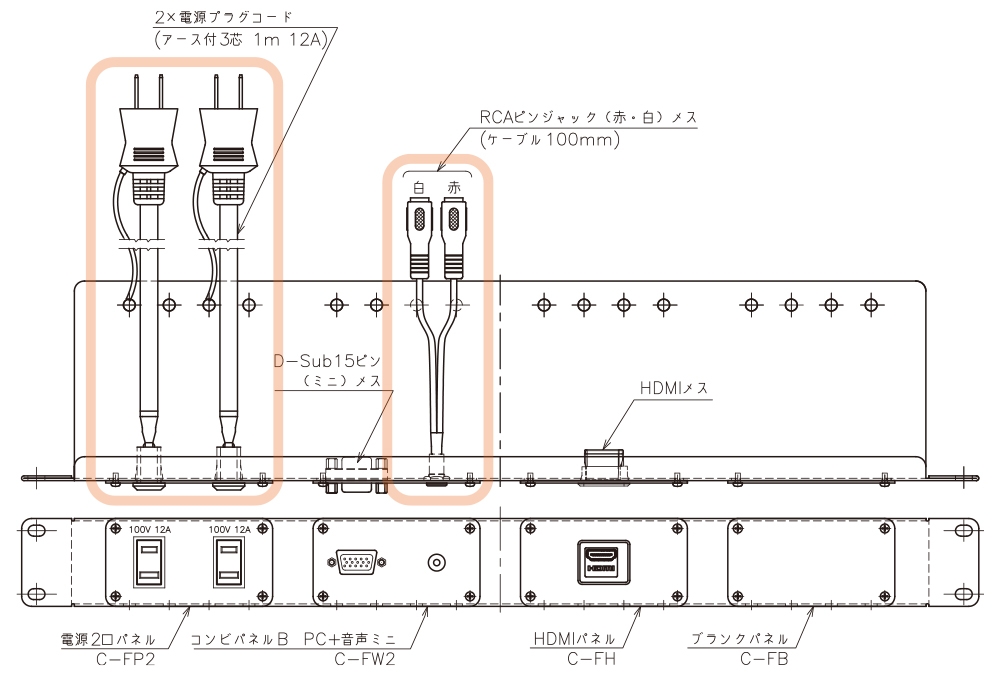

電源パネル（C-FP2、C-FP3、C-FW1）には１ｍの電源ケーブルが付属。設置現場での、専門知識を必要とするような電源工事が不要です。
各種コネクター類の背面側には、半田加工が不要なコネクターを採用（C-FM1、C-FM2を除く）。現場作業を軽減し、キャビネット内の組み込み、配線時間を短縮します。
音声ステレオミニ（C-FW2）の背面側には赤・白のRCAピンジャック（メス）をあらかじめ装備。オーディオ機器類との接続を容易に行えるよう配慮しています。
＜例：C-1UM1＞
F☆☆☆☆（四つ星マーク）適合（F☆☆☆☆について）

予め用途の多い組み合わせをご用意して、選び易くしたコネクターパネルセットです。

市場トレンドに合わせた組合せを新たにラインアップ追加しました。

<電源制御器が無い場合のパネル提案>
　・コネクターパネルセットE（C-1UM5）
　・コネクターパネルセットF（C-1UM6）

<電源制御器を併用する場合のパネル提案>
　・コネクターパネルセットG（C-1UM7）
　・コネクターパネルセットH（C-1UM8）

写真	商品名／セット内容	型式
画像拡大	コネクターパネルセットA	C-1UM1
画像拡大	電源パネル（C-FP2） PC＋音声ミニ（C-FW2） HDMIパネル（C-FH）ブランクパネル（C-FB）	C-1UM1
画像拡大	コネクターパネルセットB	C-1UM2
画像拡大	電源＋PC（C-FW1） AUXパネル（C-FX）ブランクパネル（C-FB）ブランクパネル（C-FB）	C-1UM2
画像拡大	コネクターパネルセットC	C-1UM3
画像拡大	電源パネル（C-FP2） PC＋音声ミニ（C-FW2） AUXパネル（C-FX）ブランクパネル（C-FB）	C-1UM3
画像拡大	コネクターパネルセットD	C-1UM4
画像拡大	電源＋PC（C-FW1）電源＋PC（C-FW1） AUXパネル（C-FX）ブランクパネル（C-FB）	C-1UM4

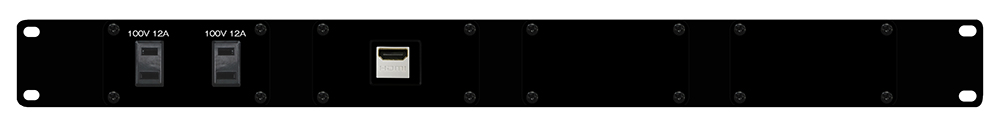

画像拡大	コネクターパネルセットE	C-1UM5
画像拡大	電源＋電源（C-FP2） HDMI（C-FH）ブランクパネル（C-FB）ブランクパネル（C-FB）	C-1UM5

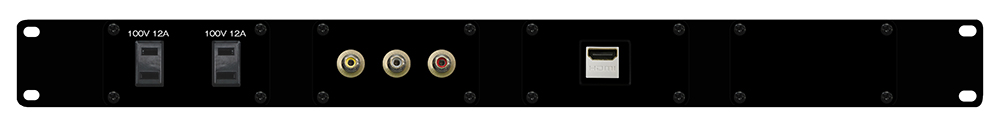

画像拡大	コネクターパネルセットF	C-1UM6
画像拡大	電源＋電源（C-FP2） AUXパネル（C-FX） HDMI（C-FH）ブランクパネル（C-FB）	C-1UM6

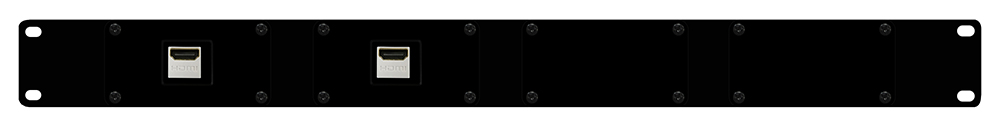

画像拡大	コネクターパネルセットG	C-1UM7
画像拡大	HDMI（C-FH） HDMI（C-FH）ブランクパネル（C-FB）ブランクパネル（C-FB）	C-1UM7

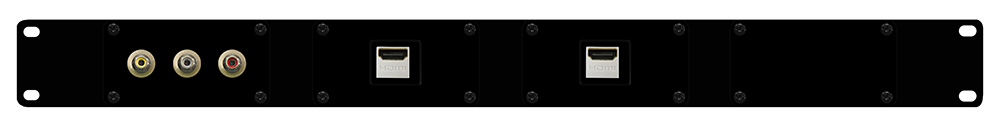

画像拡大	コネクターパネルセットH	C-1UM8
画像拡大	AUXパネル（C-FX） HDMI（C-FH） HDMI（C-FH）ブランクパネル（C-FB）	C-1UM8

※現場でケーブル長を調整できるよう、電源パネル以外にはケーブルは付属しません。電源パネルには1mの電源ケーブルが付属いたします。
※他の組み合わせのコネクターパネルセットの製造も可能です。別途ご相談ください。

各種コネクターパネルを固定するベースパネルです。

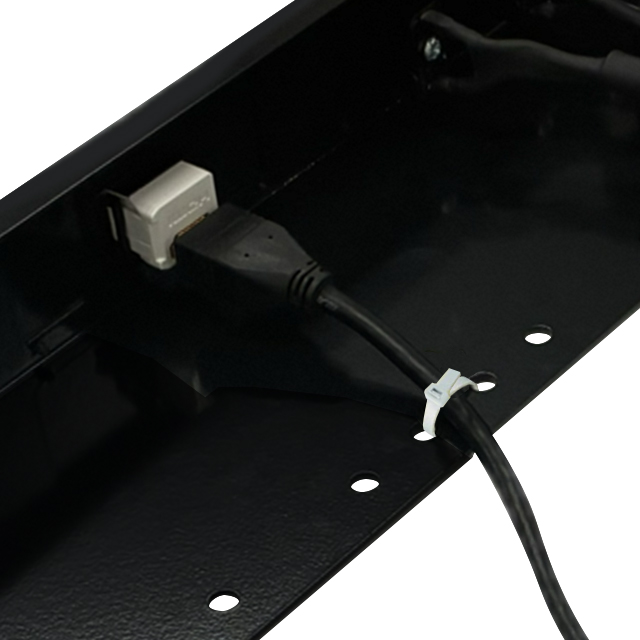

背面にケーブル留め用の穴が装備されており、移動やメンテナンス時のケーブル抜けを防止します。

写真	型式	図面ダウンロード
画像拡大	C-1UM

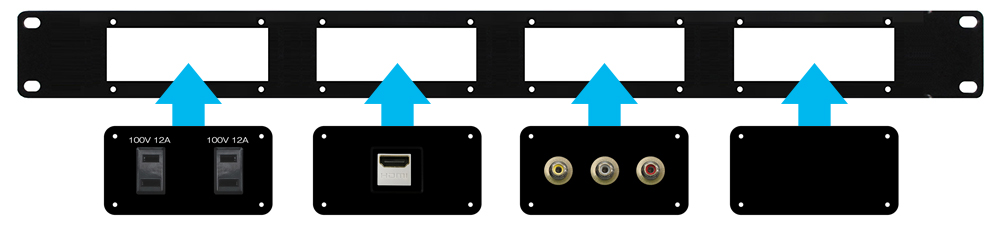

用途に合わせて、各種コネクターパネルから4種をベースパネル固定し利用できます。
※各種パネルの設置位置をご指定を頂ければ取付後に出荷いたします。

※C-FB、C-FVは10年保証、他の型式は1年保証となります。

※現場でケーブル長を調整できるよう、電源パネル以外にはケーブルは付属しません。電源パネルには1mの電源ケーブルが付属いたします。
※用途に合わせて特注パネルの製造も可能です。別途ご相談ください。

型式	適用機種	長さ（mm）
U-12U	KCS-700K(W)・CS-700K(W) KCS-11UK(W)・CS-11UK(W)	533/11U
C-E01	KCS-900K(W)・CS-900K(W) KCS-16UK(W)・CS-16UK(W) CLA・CLB/CMA・CMB	756/16U
U-20U	KCS-1000K(W)・CS-1000K(W) KCS-19UK(W)・CS-19UK(W)	889/19U
U-24U	KCS-1200K(W)・CS-1200K(W) KCS-23UK(W)・CS-23UK(W)	1066/23U
