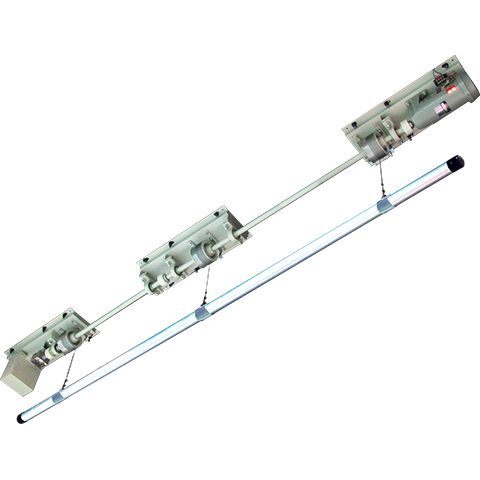

最大吊荷重784N（80kgf）までの電動バトンです。安全基準や機構を見直しリニューアルして新登場!!
ストロークを長く取りながら吊荷重能力も確保、ホテルバンケットやレセプションルームなど天井高の高い場所に最適。
| 型式 | BEL-TL6S6W80 | |
|---|---|---|
| モーター | 出力（W） | 200W |
| 定格電圧（V） | 単相100V(50/60Hz) | |
| 定格電流（A） | 5.1/4.5 | |
| 減速比 | 1/80 | |
| ブレーキ | ブレーキ付 | |
| バトンパイプ | SUS304Ø42.7 × t2.0 L6000 #400仕上げ | |
| 最大吊荷重 | 784N（80kgf） | |
| 最大ストローク（mm） | 6000 | |
| 吊点数 | 3 | |
| ワイヤー径（mm） | Ø3 | |
| 昇降速度（mm/s） | 50Hzは113/60Hzは135 | |
| 製品質量(kg) | 77.0 | |
| 主材質 | アルミニウム：ドラム／ステンレス：ワイヤー、バトンパイプ／ スチール：モーターベース、リレーベース、シャフト／樹脂：キャップ類 |
|
| 標準付属品 | 壁埋込スイッチ（止b接点）、吊荷重ラベル、注意ラベル | |

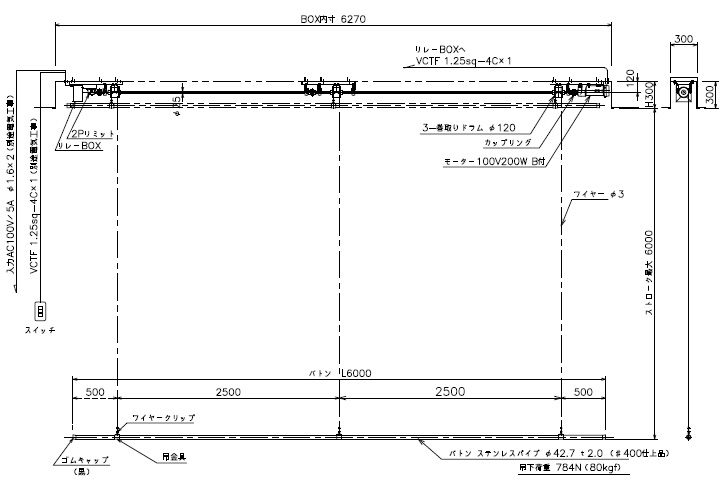

| 図面ダウンロード |  |
|
 |
||
 |
||
仕様は一例です。会場に合わせた設計をいたします。
※電波式リモコンによる操作をご要望のお客様には、運用の安全性を考慮し案件ごとのご相談とさせていただきます。
リミッタースイッチ設定方法はこちらの動画でご覧いただけます。
※大型電動スクリーン（EB、EC）／大型電動バトン（BEM、BEL、BEX）のリミッタースイッチは全て同仕様です。
