テラセルデ　TFX-3001/2001/1001Sオフグリッド電源ポール

画像拡大

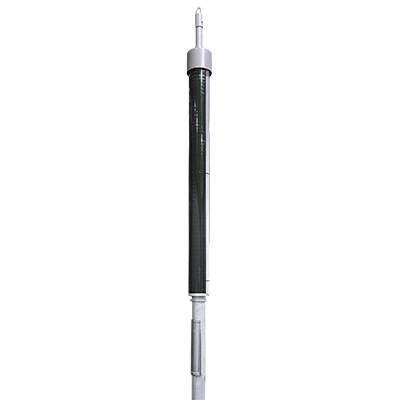

  • TFX-3001S

  • TFX-2001S

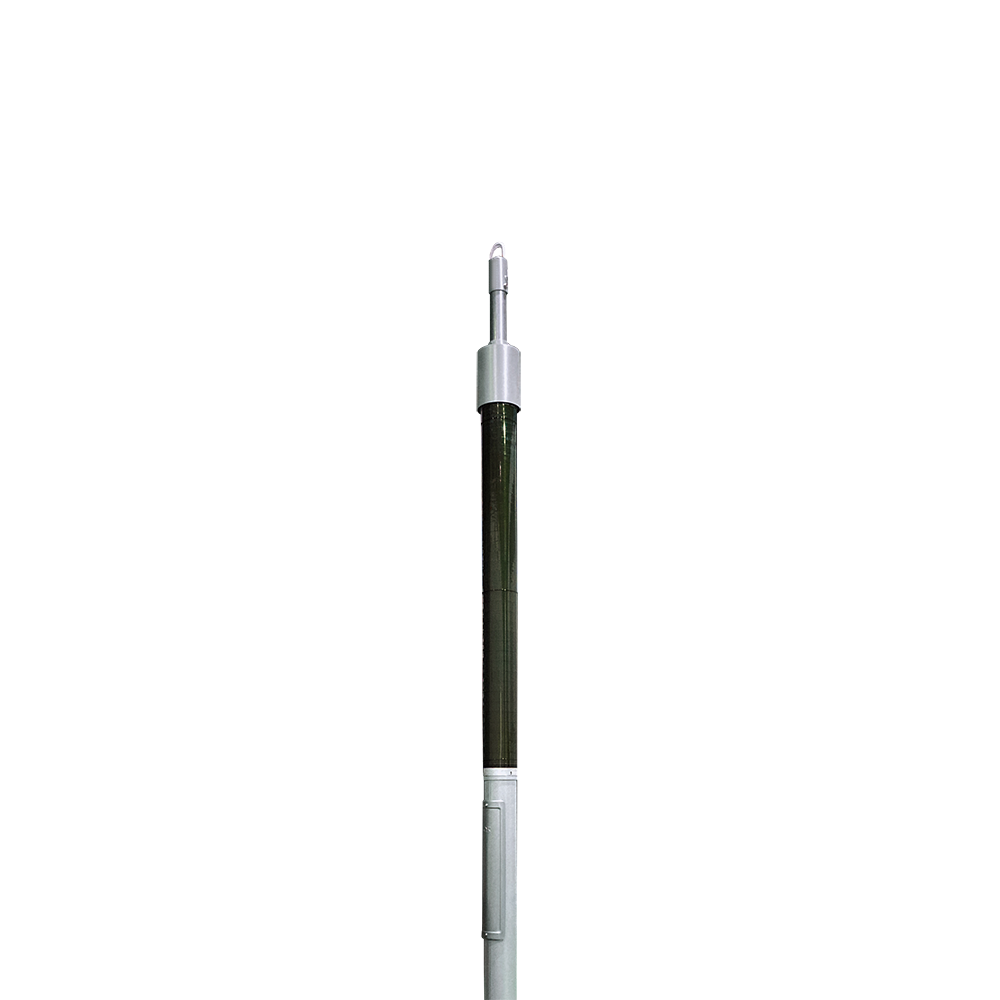

  • TFX-1001S
  • 5年
    保証
  • 受注
    生産
  • ※ポール本体が5年保証です。
  • テラセルデ
仕様・図面ダウンロード
  • 仕様表
  • 設置施工説明書
  • 図面一覧
関連情報
オプション

※価格はオープンです。

  • 電池容量(3001S)
    1024Wh
  • 発電容量(3001S)
    250W
  • 電池容量(2001S)
    512Wh
  • 発電容量(2001S)
    125W
  • 電池容量(1001S)
    256Wh
  • 発電容量(1001S)
    80W

商用電源が不要！ 電力が無い場所に電力を創出。
ソーラーとバッテリーの再生可能エネルギー100％で動作する、オフグリッド電源ポール。

主な特長

  • ソーラーモジュールを巻きつけ、ポール一体型太陽電池を実現。
  • バッテリーパックは支柱内部に格納し、最大1024Wh の電池容量。
  • 強風に対する高い耐風性。（風速60m/s の耐風性）
  • LED照明や防犯カメラ、Wi-Fiルーター等を接続し固定型独立電源に発展可能。
    ※接続する機器に応じたカスタム設計が必要です。
カラー
Photo：LED照明を付けた使用例

ページトップへ

商用電源が不要！ 電力が無い場所に電力を創出

商用電源が不要！ 電力が無い場所に電力を創出ソーラーとバッテリーの再生可能エネルギー100％で動作する、オフグリッド電源ポール。

カラー

高発電率＆安全性

高発電率＆高い安全性 高い発電効率を誇るソーラーシート（セル型式：CG0901）と、高い安全性を有するバッテリー（セル型式：IP1001）を採用。

電源不要

商用電源が不要で電源工事をすることなく、独立電源が実現します。

架線の引けない場所に独立電源

架線の引けない山道や駐車場などで独立電源を確保できます。LED照明の灯りで照らし、安心安全な環境を作り出します。

省スペースなポール型

平面型のソーラーパネルとは異なり、円筒型構造は省スペースでバッテリーボックスも無いスタイリッシュなデザインです。

強風に強い

強風に耐えられる円筒型構造を採用し、架線がないため風を受けにくく、強風に強い設計です。

安定した発電能力

発電面が垂直であるため、雪や落ち葉が積もらず定期的なメンテナンスが無くとも安定した発電性能を発揮します。

ページトップへ

シーンに応じたパッケージプラン

人がいない場所での「遠隔死活監視」「お天気情報カメラ」「不法投棄監視」「駐車場監視」、多様なシーンに応じたプランをご用意しています。

遠隔死活監視

遠隔死活監視プラン

発電、蓄電の状況やオフグリッド電源ポールに搭載する機器の運用状況を遠隔から監視できます。

お天気情報システム

お天気情報カメラプラン

観光地の情報をリアルタイムで配信するお天気カメラパッケージです。

不法投棄監視

不法投棄監視プラン

不法投棄が繰り返される山中など、カメラ付きのオフグリッドストリートライトで監視できます。

防犯監視・遠隔死活監視

駐車場監視プラン

オフグリッドストリートライトにカメラを設置し、24時間動画の撮影が可能。防犯効果と現場状況を記録できます。

ページトップへ

選べるオプション

タイプに応じたオプションをご用意しております。まずはタイプを選択いただき、ご希望のオプションをカスタマイズしてください。選択内容をもとにお気軽にお問い合わせください。

タイプ

埋込方式

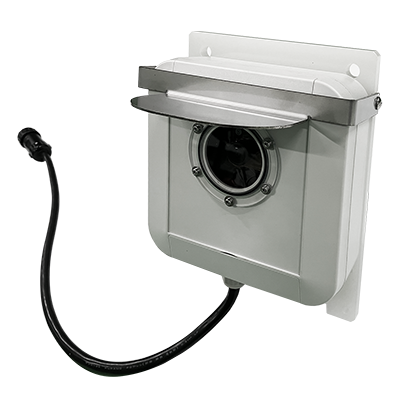

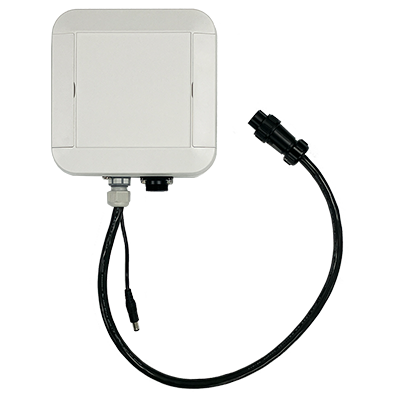

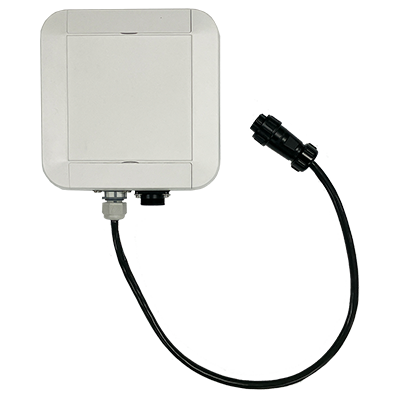

ユニット

解像度

インターバル

ページトップへ

ソーラーシートとバッテリーについて

ソーラーシート（セル型式：CG0901）

しなやかな柔軟性を持ちながら高い発電効率をもつソーラーシートです。
軽く薄いため曲面に貼り付けることができます。
錆びない、割れない、耐久性が高いといった特徴があります。

詳しくはこちら

バッテリー（セル型式：IP1001）

急速充電・ハイレート放電の高い能力を発揮し、優れたサイクル寿命を誇ります。
爆発・引火の恐れが少ない環境に優しいバッテリーです。
バッテリーをパック化する独自の技術で、オフグリッドストリートライト内に収納しています。

詳しくはこちら

ページトップへ

オフグリッド電源ポール　主な仕様

型式 TFX-3001S TFX-2001S TFX-1001S
JANコード 4942465028099 4942465028082 4942465028075
外観イメージ TFX-3001S TFX-2001S TFX-1001S
ソーラー
ユニット		 発電素子種類 CG0901
発電能力 ※1 250W（125W× 2枚） 125W 80W
防水性能 ※2 IPX5相当
バッテリーユニット セル種類 IP1001
動作温度 -10℃～+45℃
電池容量 1024Wh（512Wh × 2台） 512Wh 256Wh
システム電圧 24V 12V
外形寸法 L433ｘH106ｘD106　mm
　ｘ2台		 L433ｘH106ｘD106　mm
質量 約6.4kg ｘ2台 約6.4kg 約4.5kg
防水性能 IP65
コントロール
ユニット		 制御方式 PWM
制御電圧 24V 12V
動作温度 -10℃～+45℃
外形寸法 L433ｘH106ｘD106　mm (突起部を除く）
質量 約2.4kg 約2.2㎏
防水性能 IP65
本体 材質
（表面処理）		 鉄（溶融亜鉛メッキ処理）
耐風速
（設計風速）		 60m/s
外形寸法 ※3 φ280（最大）× L4756 mm φ190（最大）× L4756 mm φ190（最大）× L3483 mm
製品質量 約150kg 約120kg 約75kg
図面 CAD
CAD
PDF 		CAD
CAD
PDF 		CAD
CAD
PDF

標準付属品

 いたずら防止ねじ専用工具ｘ1
オフグリッド電源ポール

オプション

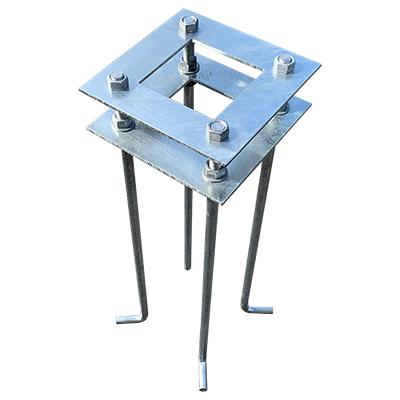

 【T-01J】：　M16アンカーボルト×4、アンカーフレーム×2、M16ナット×16
呼び径16平座金×12（溶融亜鉛メッキ処理済）
【T-02J】：　M16アンカーボルト×4、アンカーフレーム×2、M16ナット×16
呼び径16平座金×12（溶融亜鉛メッキ処理済）、埋込基礎
【T-03J】：　M16アンカーボルト×4、アンカーフレーム×2、M16ナット×16
呼び径16平座金×12（溶融亜鉛メッキ処理済）、埋込基礎、
パイプ固定ステー×4、埋込パイプ×1、スノコ台×1、継リーブ×1、
防水蓋×1、サクションホース×1、ホースバンド×2、パッキン×1、
南京錠×1、六角ボルト（M10×20）×4、M10バネ座金×4、
M10平座金×4、M10いたずら防止ねじ×4、M8×15固定用ねじ×8、
リサイクル断熱材×4、いたずら防止ねじ専用工具(大）×1、
バッテリーケーブルセット×1

※オフグリッド電源ポールにLED照明を後付けする場合、PWM制御調整が別途必要となります。
※1 発電効率は日照条件によって変化するため、上記数値を保証するものではありません。
※2 IEC60529準拠相当の自社基準結果による
※3 設置では地中に本体の一部を埋没させるため、地上高はおよそ200mm低くなります。
