Dタイプ天井直付タイプ(KKシリーズ/KAシリーズ)

KK
画像拡大

※写真はKK(Tタイプ)です。

  • 10年
    保証

  • 組立
  • VOC※VOC対策品はマスクなしのみ
対応生地
  • WG103
  • WG107
規格サイズ
  80 1515 1818
NTSC(4:3) ○ - -
汎用(1:1) - ○ ○
巻取ローラー径 Ø36
仕様・図面ダウンロード
  • 仕様表
  • 取扱説明書
  • 図面一覧
関連情報
名入れ対応
  • 360°回転
  • 傾斜(傾斜はKKのみ)

※価格はオープンです。

主な特徴

  • 既存の建物の天井に簡単に設置できる360°回転式スクリーンです。
  • KK/汎用型は映像ソースを問わない汎用型(1:1)のスクリーンです。
  • KK/V型、KA/V型はNTSCタイプ (4:3) 80型限定です。
  • 傾斜機能付きの為、映写機の台形補正をスクリーン機構部で設定可能です。(KA/V型には傾斜機能がありません)
  • 回転機構が装備されていて視聴者側の位置に合わせて映写位置を設定できます。
  • 型式の末尾が「数字なし」「-01」は、巻上時に発生する衝撃を和らげるソフトワインド機構を装備しています。
    型式の末尾が「数字なし」「-02」は、軽く引き下げるだけでロックがかかり高さ調整可能なボールストップ機構を装備しています。
  • 専用パイプは高さ調整できませんが極力天井面に近い位置で設置可能です。
    ※ 取付ける天井面は本品に十分耐えうる強度を確保して下さい。
  • 卒業記念品など、名入れ対応可能。(詳細はこちら

ページトップへ

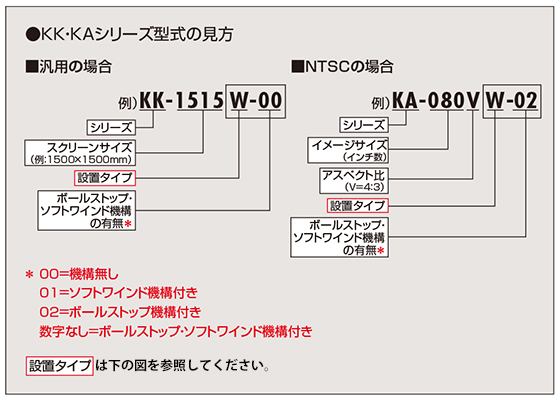

型式の見方

ページトップへ

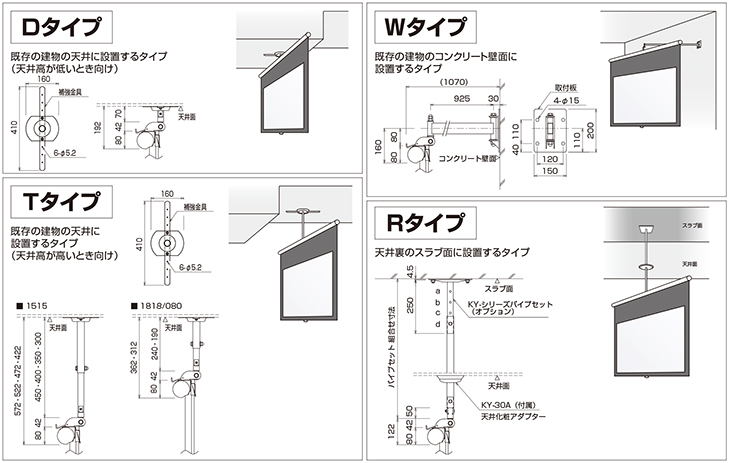

設置タイプの見方

ページトップへ

KK/汎用型 回転傾斜式スクリーン 汎用タイプ(1:1)

型式 対応生地 イメージサイズ W×H(mm) 全長(mm) 傾斜奥行寸法(mm) 製品質量(kg) 図面ダウンロード
KK-1515D-00 WG107 1500×1500 1615 約850 9.0 DXF JWW
KK-1515D-01 10.0 DWG PDF
KK-1818D-00 WG107 1800×1800 1915 約1000 10.0 DXF JWW
KK-1818D-01 11.0 DWG PDF

※ 末尾-01はソフトワインド機構のみ標準装備。末尾-00はボールストップ・ソフトワインド機構は装備しておりません。

ページトップへ

KK/V型 回転傾斜式スクリーン NTSCタイプ(4:3)

型式 対応生地 イメージサイズ W×H(mm) 全長(mm) 傾斜奥行寸法(mm) 製品質量(kg) 図面ダウンロード
KK-080VD-00 WG103 1626×1219 1915 約1000 10.0 DXF JWW
KK-080VD-01 11.0 DWG PDF

※ 末尾-01はソフトワインド機構のみ標準装備。末尾-00はボールストップ・ソフトワインド機構は装備しておりません。

ページトップへ

KA/V型 回転式スクリーン NTSCタイプ(4:3)

型式 対応生地 イメージサイズ W×H(mm) 全長(mm) 製品質量(kg) 図面ダウンロード
KA-080VD-02 WG103 1626×1219 1915 9.0 DXF JWW
KA-080VD 10.0 DWG PDF

※ 末尾-02はボールストップ機構のみ標準装備。末尾に数字のないものはボールストップ・ソフトワインド機構を標準装備。
