パワーディストリビューター

C-D01は、2024年3月25日に生産を終了しました。長年ご愛顧いただきまして心より御礼申し上げます。
後継機を準備中です。

多機能型パワーディストリビューター（C-D01）

C-D01
画像拡大
  • 1年
    保証

  • オプション

    製品
仕様・図面ダウンロード
  • 仕様表
  • 取扱説明書
  • 図面一覧
関連情報
カタログ

※価格はオープンです。

システム構築の現場から生まれた、業務用 多機能型パワーディストリビューター。
機器の電源集中管理にご活用ください。

主な特長

C-D01
  • アース付３Pコンセントのため、すべてのプラグが変換なしで差し込み可能。
  • コンセント間が広く、ACアダプターが並べて差し込める。
  • USB形状のDC5V（1.5A）充電ポートを採用し、LED照明やタブレットの急速充電が可能。
  • 取り外し可能なEIA金具により、直置き使用が可能。（ゴム足付属）
  • 30Aの大容量リレー採用、1500Wに余裕に対応。
  • すべての緊急放送信号の種類に対応。（接点制御と電圧制御の両方式に対応）
  • タイムディレイ機能付きで、スピーカーからのノイズを防止し、ディレイ時間は特注で変更可能。
  • 外部コントローラーや外部スイッチでコントロール可能。
  • 指紋の付きにくいつや消し塗装。

ページトップへ

多彩な機能

  • 大容量リレー
    1500Wに対応可能な大容量リレーを採用しました。
  • 緊急信号対応
    接点制御方式と電圧制御方式の信号に対応することで、ほぼすべての緊急放送信号に対応しています。
  • タイムディレイ機能
    出力のON/OFFを、電源スイッチに遅延させる事によりスピーカーからのノイズ発生を防ぎます。
    特注により、ディレイ時間を任意に変更可能です。
  • 多彩な連結パターン
    外部接続端子台を利用し、最大10台のC-D01を連結し、親機から他の9台すべてのC-D01をコントロールすることが可能です。また外部からの電源投入も可能です。
    　・親機×1子機9台（子機単独ではON/OFFできない）
    　・親機×1子機9台（子機単独でもON/OFFできる）

ページトップへ

主な仕様

型式 C-D01
電源電圧 AC100V 50Hz/60Hz
最大定格電流 合計　14.9A　（A系統14.9A/B系統14.9A/非連動14.9A）

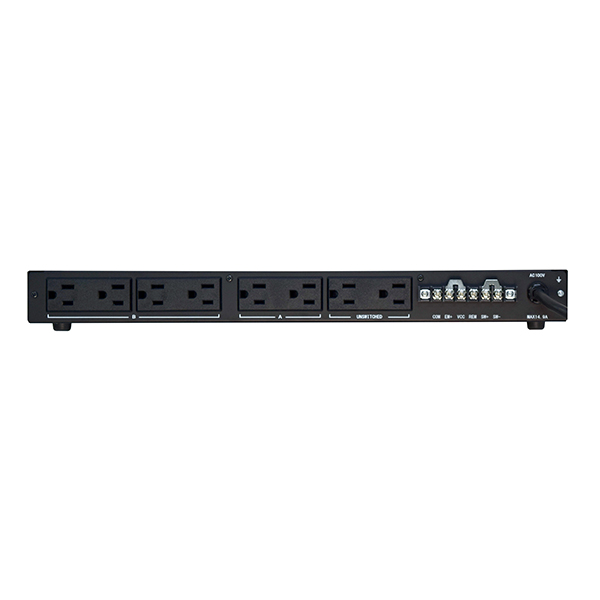

AC100Vコンセント A系統：背面×2（接地端子あり）、B系統：背面×4（接地端子あり）、
非連動：正面×2（接地端子無し）、背面×2（接地端子あり）
USB端子 DC5V出力×1（USB-Aタイプ、最大電流:1.5A）※通信機能はありません。
タイムディレイ機能 【ターンオン時間】A系統：0秒、B系統：約3秒遅延
【ターンオフ時間】A系統：約6秒遅延、B系統：0秒
リモート機能 メイク接点入力、ON時電流：約10mA、OFF時電圧：約5V
主な素材 電圧制御 通常時　DC5V～DC30V非常時　DC1V以下
接点制御 メイク接点入力　通常時電流：約10mA(1台当たり)、非常時電圧：約5V
連結機能 最大10台（親機1台＋子機最大9台）
表示部 出力表示（緑LED）：A系統×1、B系統×1、非常放送時遮断表示（赤LED）EMG×1
待機消費電力（W） 10以下
外形寸法（mm） W482×D250×H43
製品質量（kg）
 約3.4
安全回路 リセット付サーキットプロテクター　15A
付属品 ショートバー×2個、EIA取付用化粧ねじ×4個
図面ダウンロード PDFダウンロード
